石墨模具失效分析：为何您的“高规格”石墨在热压烧结中依然频繁开裂？

“我们明明采购了规格书上参数完美的等静压石墨，为什么在热压烧结过程中，模具还是会频繁开裂、寿命远不及预期？问题到底出在哪里？”

这是一个极具代表性的困境。当一套价值不菲的石墨模具在高达1500℃、几十兆帕（MPa）的严苛工况下突然失效，它带来的不仅仅是单一部件的损失，更是整条产线的停摆、生产周期的延误以及对产品良率的致命打击。

您的采购规格书，或许正在对您撒谎——或者更准确地说，它只说了部分真相。常规的参数，如密度、电阻率、抗折强度，虽然重要，但它们往往是宏观平均值，无法揭示导致失效的真正“魔鬼”——微观结构的不均匀性。

超越宏观参数：探寻石墨模具失效的深层根源

在金刚石工具、超硬合金等材料的热压成型工艺中，石墨模具不仅是承载巨大压力的“骨架”，在某些加热方式（如图1所示的电阻加热）中，它本身还是一个发热体。这种身兼数职的特性，对其性能提出了远超一张规格书所能描述的苛刻要求。

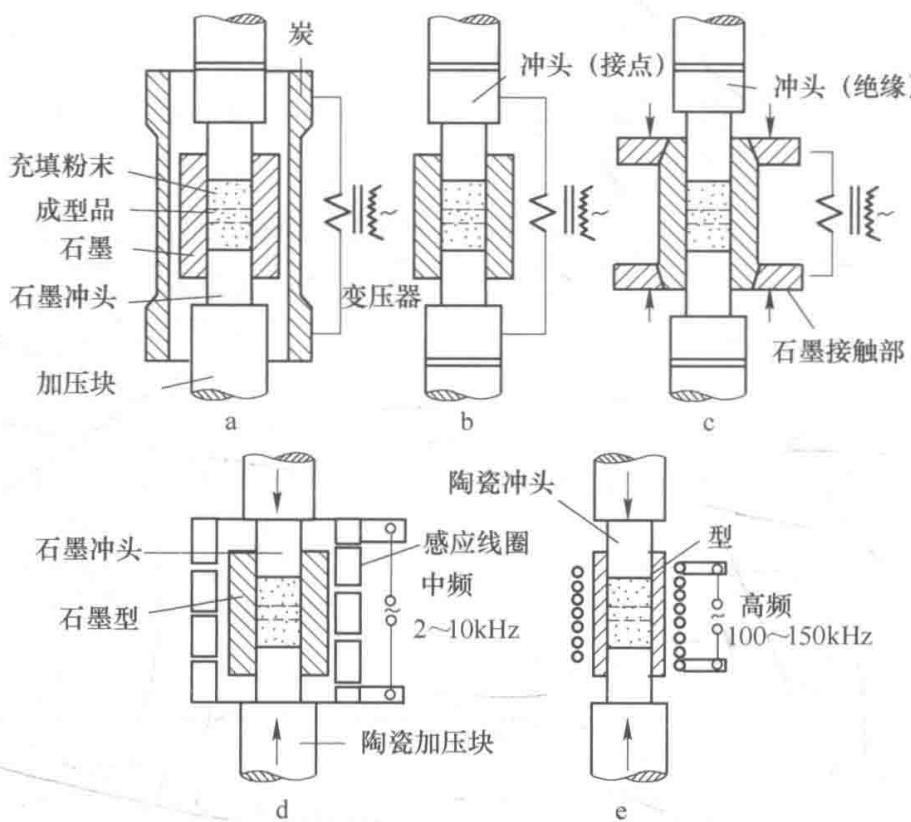

图1 热模压工艺中的多种加热方式

失效的根源，往往隐藏在宏观参数的平均值之下，存在于材料的微观结构不均匀性之中。

1. “各向同性”的伪命题：热膨胀应力的真正来源

规格书上标注的“各向同性石墨”真的完全均一吗？答案是否定的。挤压成型的石墨材料因其工艺特点，在平行和垂直于挤压方向上，热膨胀系数（CTE）差异巨大，在快速升温降温中极易产生内应力导致开裂，这是业内的共识。

然而，即便是高品质的等静压石墨，在微观尺度上也并非绝对的各向同性。原料颗粒的形貌、成型压力的分布、石墨化过程的温场均匀性，都会导致其内部存在微区的CTE差异。当模具结构复杂，如金刚石工具烧结模具（图2）中包含底模、心模、模套等多个部件时，这种微小的各向异性会被急剧放大。在数千次的升降温循环中，累积的内应力最终会在最薄弱的区域释放，表现为裂纹的萌生与扩展。

真正的挑战： 如何精确评估石墨材料在整个工作温度区间（例如室温至1450℃）内、不同方向上的动态热膨胀行为？单一的室温CTE值，对于预测高温下的热应力分布几乎毫无意义。

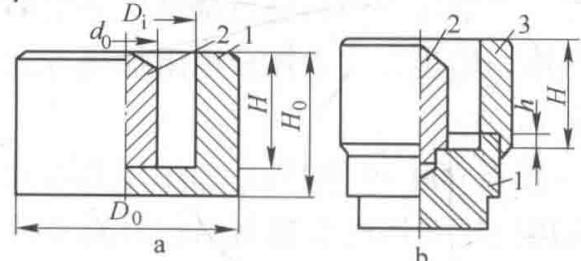

图2 典型的金刚石工具烧结用石墨模具结构

2. 致密性的“陷阱”：孔隙是魔鬼还是天使？

致密性高、气孔率低，是为了防止熔融的金属基体（如铜、钴基合金）渗入石墨基体，这直接关系到脱模的难易度和产品表面的光洁度。但问题在于，所有气孔都是有害的吗？

并非如此。孔隙的尺寸、形态和分布，比总孔隙率这个单一数字重要得多。大量封闭的、纳米级的微孔，对阻止金属渗透非常有效；而少量连通的、微米级的大孔，则可能成为应力集中点和金属渗透的“高速公路”，导致模具过早报废。更关键的是，适度的微孔结构可以起到缓冲热应力的作用，提高材料的抗热震性能。

真正的挑战： 如何穿透“体积密度”这个笼统的参数，精确描绘出材料内部的孔隙网络拓扑结构？这需要借助压汞法（MIP）等先进表征手段，才能回答“孔径分布在哪个区间？”、“孔隙是开放还是封闭？”等关键问题。

3. 强度与寿命的博弈：C/C复合材料是终极答案吗？

面对日益提升的成型压力，工程师们开始转向更高强度的材料，例如碳/碳（C/C）复合材料（如图3所示的超硬合金热挤压模具）。其强度远超传统石墨，似乎是完美的解决方案。

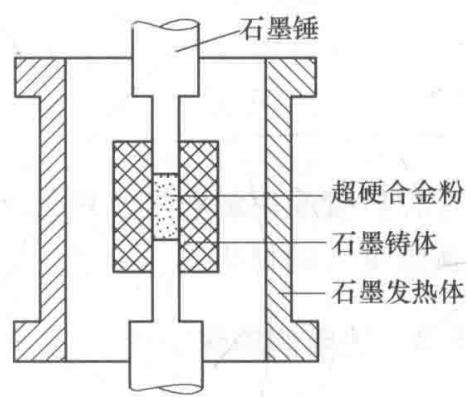

图3 用于超硬合金热挤压的高强度石墨及C/C复合材料模具

但新的问题随之而来。C/C复合材料是典型的各向异性材料，其界面问题、纤维与基体的结合强度、以及高温下的抗氧化性能，都成为新的失效隐患。有时，为了缓解C/C模具与内部烧结体之间的热膨胀失配，甚至需要在二者之间填充柔性石墨作为应力缓冲层，这无疑增加了工艺的复杂性。

真正的挑战： 在选择更高强度的材料时，我们是否系统评估了其带来的全新失效模式？例如，在高温真空或保护气氛下，材料中ppb级的微量金属杂质是否会催化碳与烧结体发生副反应，导致粘连和模具表面劣化？

从“盲人摸象”到“精准导航”：构建系统性的石墨模具性能检测方案

要打破石墨模具“批次性能不稳、寿命难以预测”的魔咒，必须从依赖单一宏观参数的“盲人摸象”模式，转向基于多维度微观结构表征的“精准导航”模式。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它应该回答：

• 热稳定性： 通过热膨胀分析（TMA/DIL）和热导率测试，精确描绘材料在整个工况温度下的热物理性能，为热应力模拟提供基础数据，实现石墨模具热震稳定性分析。

• 微观结构： 利用扫描电镜（SEM）、压汞仪（MIP）和X射线衍射（XRD），深入剖析等静压石墨材料微观结构表征，包括晶粒尺寸、石墨化度、孔径分布和缺陷类型，将这些微观特征与宏观的机械强度和抗氧化性建立关联。

• 表面与界面： 运用X射线光电子能谱（XPS）等表面分析技术，评估模具表面的化学状态和不浸润性，尤其是在多次使用后，探究其与烧结体之间是否存在有害的界面反应，从而完成金刚石工具烧结模具失效分析。

所以，一份真正有价值的检测报告，是将微观世界的‘物证’，翻译成指导您工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的石墨模具失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

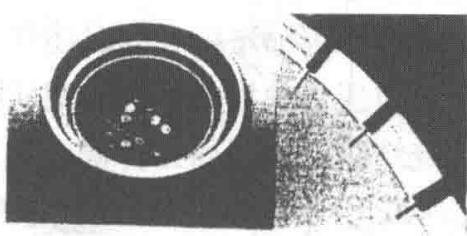

图4 制造金刚石工具用的精密石墨组件
