高纯石墨坩埚选材的“隐形陷阱”:从ppb级杂质到微观结构失效

日期:2025-07-21 浏览:67

高纯石墨坩埚选材的“隐形陷阱”:从ppb级杂质到微观结构失效

在半导体、特种冶金和先进材料的前沿阵地,工程师们常常面临一个令人困惑的难题:明明遵循着相同的工艺参数,采购了规格书上指标完全一致的石墨坩埚或皿舟,最终产品的良率和性能却出现天壤之别。问题的根源,往往隐藏在看似简单的石墨制品背后——那些规格书上从未提及,却足以颠覆整个生产流程的“隐形陷阱”。

作为在第三方检测实验室,我们见过太多因石墨耗材的细微偏差而导致的重大研发和生产事故。本文将剥离常规的产品介绍,直击痛点,揭示高纯石墨坩埚在极限工况下真正的失效根源,并阐述如何通过深度材料表征来规避这些风险。

陷阱一:致命的“痕量”杂质——当“高纯”并不等于“适用”

“高纯”是一个相对概念。对于多数应用,3N(99.9%)或4N(99.99%)的纯度似乎已足够。但在半导体和核材料领域,真正的魔鬼藏在ppm(百万分之一)乃至ppb(十亿分之一)级别的痕量元素中。

案例:半导体区熔精炼中的“硼污染”

在利用区熔法(Zone Refining)提纯锗(Ge)以制造高纯度半导体时,石墨舟是核心承载工具。工艺目标是获得纯度高达10N(99.99999999%)的电子级锗。然而,如果所用的石墨舟含有哪怕仅仅0.1 μg/g(即100 ppb)的硼(B),灾难就会发生。

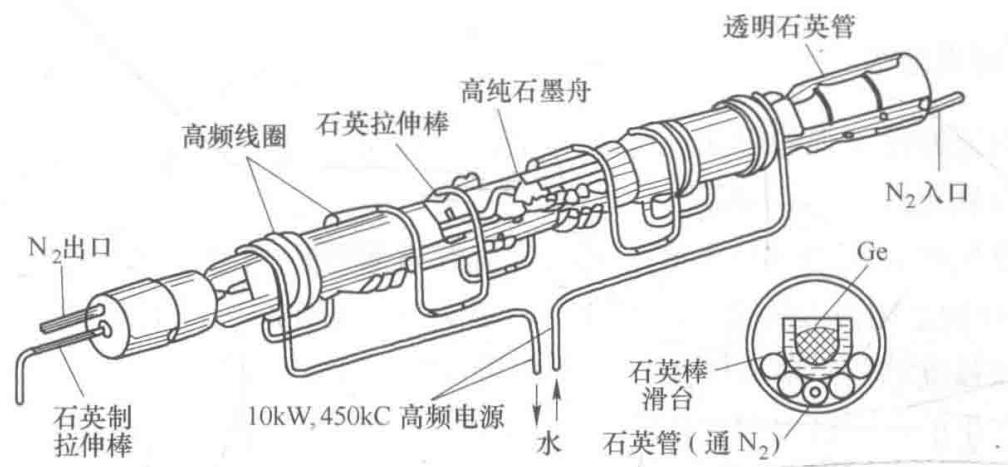

图1 带域熔融精炼法示意图

在高温熔融状态下,石墨舟中的硼会不可避免地扩散到熔融的锗中,充当P型掺杂剂。这会直接改变半导体的本征属性,导致最终的锗晶体电学性能完全不达标,整炉高价值材料瞬间报废。同样,在核燃料棒的铸造中,作为强中子吸收剂的硼也是绝对禁忌,其污染直接威胁反应堆的安全与效率。

核心洞察: 对于半导体和核应用,笼统的“灰分含量<0.002%”指标几乎没有指导意义。必须进行针对性的、覆盖关键污染元素(如B、Al、Fe、Cu等)的ppb级全元素分析,才能真正为材料的“洁净度”画像。

陷阱二:高温下的化学反应——被忽视的界面侵蚀

石墨的优异高温稳定性是其作为坩埚材料的基础。但“稳定”不等于“惰性”。在特定温度和气氛下,石墨会与许多熔融金属或氧化物发生反应,导致坩埚过早失效和产品污染。

  • 铝(Al)的侵蚀: 在真空镀铝工艺中,石墨坩埚不仅是容器,也是电阻或感应加热体。当温度升高,熔融的铝会与碳反应生成碳化铝(Al4C3),这会持续消耗坩埚内壁,显著缩短其使用寿命。虽然采用高致密度的等静压石墨或在内部填充氧化铝粉末可以减缓这一过程,但无法根除。

  • 铀(U)的碳化: 在熔解金属铀时,一旦温度超过1300℃,铀与石墨的反应就会变得显著,生成碳化铀。这不仅改变了熔体成分,也破坏了坩埚的结构完整性。

  • 硅(Si)的挑战: 在精炼单晶硅时,由于硅在高温下极强的化学活性,传统的石墨舟完全无法胜任。这迫使工业界开发了无需坩埚的悬浮区熔法(Floating Zone),从侧面印证了石墨在某些极限应用中的材料边界。

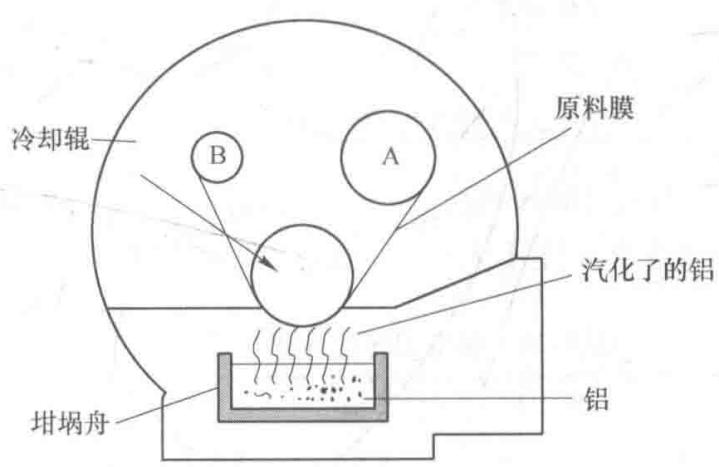

图2 蒸镀铝装置示意图

核心洞察: 石墨坩埚的寿命和可靠性,不仅取决于材料本身,更取决于其与工作介质在特定工艺窗口内的热化学相容性。在引入新工艺或处理新材料前,进行小规模的高温反应模拟测试失效分析,是避免大规模生产损失的关键一步。

陷阱三:微观结构的“阿喀琉斯之踵”——孔隙与缺陷

即便是化学成分完全相同的两块石墨,其性能也可能天差地别。原因在于微观结构——颗粒尺寸、孔隙率、孔径分布以及石墨化度。

  • 气体分析中的“出气”问题: 在钢铁材料的氧、氮含量分析中,试样在高达1800℃的石墨坩埚中熔融,通过分析逸出气体(CO, N2)来定量。此时,坩埚自身的“出气”量是决定分析精度的关键背景噪音。如果石墨材料存在大量开放性微孔,这些孔隙中吸附的气体会在高温真空下缓慢释放,造成测试结果的严重偏差。因此,用于该领域的石墨件,如坩埚、漏斗、电极等,对致密性和低孔隙率的要求极为苛刻。

  • 热冲击下的开裂: 石墨的抗热冲击性源于其低热膨胀系数和高导热率。但如果材料内部存在微裂纹、或者因成型工艺不当(如挤压成型)导致各向异性显著,在快速升降温过程中,内部应力会集中在这些缺陷处,导致坩埚开裂或剥落。对于需要承受高频感应加热的厚壁坩埚,其结构均匀性尤为重要。

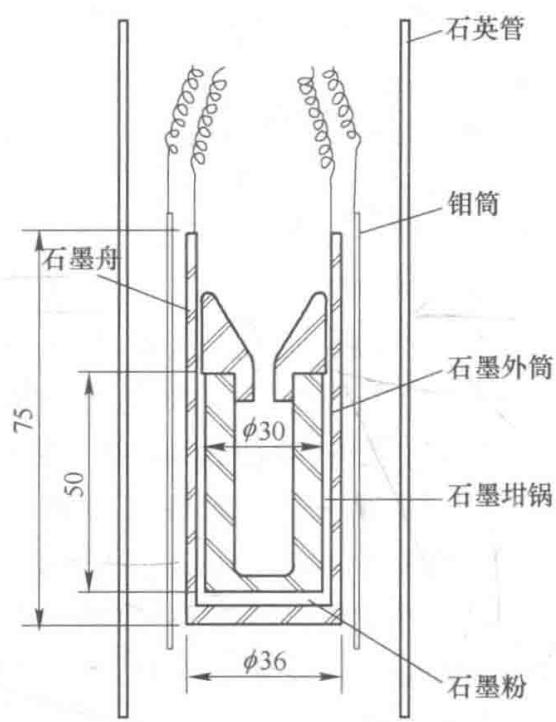

图3 气体分析用石墨坩埚及皿

核心洞察: 宏观性能源于微观结构。一份真正有价值的石墨材料检测报告,除了化学成分,必须包含对其孔隙结构(压汞法或气体吸附法)、**晶体结构(XRD分析d002层间距)微观形貌(SEM)**的综合评估。这些数据共同构成了预测材料在实际工况下行为的“指纹”。

从源头规避风险:构建超越规格书的检测体系

无论是用于钨、钼氧化物高温氢气还原的石墨舟,还是用于熔炼铜、锌等有色金属的黏土石墨坩埚,其选材逻辑都贯穿着同样的原则:应用场景定义关键性能,而关键性能由材料的化学纯度与微观结构共同决定。

依赖供应商提供的、信息维度单一的规格书进行采购,无异于一场赌博。而专业的第三方检测,则能为您提供决策的罗盘。

所以,一份真正有价值的检测报告,绝非冰冷数据的堆砌,而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’,翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时,或许是时候寻求更深层次的微观洞察了。

精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),央企,国字头检测机构,提供专业的[高纯石墨坩埚检测]服务,为您的材料研发与质量控制保驾护航。我们专注于石墨材料杂质分析与失效分析,助您精准识别材料风险。欢迎垂询,电话19939716636
