作为一名负责核反应堆、聚变装置或先进半导体热场关键部件的工程师，您可能无数次审阅过石墨材料的规格书：密度1.85 g/cm³、抗弯强度 >40 MPa、灰分 < 20 ppm……每一项数据都堪称完美。然而，一个令人不安的问题始终萦绕心头：为什么两批次拥有几乎相同规格书的石墨，在模拟或实际工况下，一批表现稳定，另一批却在远未达到设计寿命时出现开裂、变形，甚至导致整个系统的灾难性失效？
答案很简单，却也极其复杂：真正决定核级石墨命运的，并非规格书上那些宏观的静态参数，而是隐藏在微观结构与痕量杂质中，那些在极端环境下被急剧放大的“魔鬼细节”。 作为在碳材料失效分析领域深耕多年的首席科学家，我将为您揭示这些规格书之外的致命“盲区”。
在核应用中，对石墨纯度的要求是极致的。但这里的“纯度”早已超越了常规的“总灰分含量”概念。在强中子辐照环境中，某些特定杂质元素是效率的“窃贼”与安全的“杀手”。
原文中提到，石墨作为中子减速剂和反射体，其核心价值在于它拥有极低的中子俘获截面（约0.0036巴恩）和合适的散射截面（约4.7巴恩）。这意味着中子在石墨中能高效地“弹跳”减速，而自身损耗极少。
然而，杂质元素硼-10的俘获截面高达约3840巴恩，是碳的一百多万倍。这是什么概念？一个硼原子对中子的吸收能力，相当于一百万个碳原子。仅仅**1 ppm (百万分之一)**的硼污染，就能让石墨的中子吸收性能劣化数倍，严重“毒化”反应堆的中子经济性，降低效率。
更棘手的是，硼在高温下极易与碳形成高熔点、高稳定性的碳化硼（B4C）固溶体。常规的2800℃石墨化提纯工艺或许能去除大部分金属杂质，但对B4C却常常力不从心。您采购的石墨，其规格书上的总灰分可能低至20 ppm，但如果这其中隐藏着0.5 ppm的硼，其潜在危害远超10 ppm的铁或硅。
这就引出了第一个致命问题：您的品控体系，是否具备在ppb（十亿分之一）级别上，对硼、镉、钆等强中子吸收体进行精确定量与分布均匀性评估的能力？ 常规的灰分测试对此无能为力。
核心洞察： 在核环境中，杂质的危害性由其“中子俘获截面”而非质量百分比决定。一份只提供总灰分含量的检测报告，对于核级石墨的质量评估几乎是无效的。
即便我们拥有了理论上绝对纯净的石墨，挑战也才刚刚开始。强中子流好比一场持续数十年的微观粒子风暴，它会从根本上“重塑”石墨的晶体结构，导致其性能发生剧烈且不可逆的演化。
石墨优异的导热性依赖于其完整的晶格结构，声子（热量载体）得以在其中顺畅传播。中子轰击会在石墨晶格中撞出大量的“空位”和“间隙原子”，形成无数个声子散射中心。

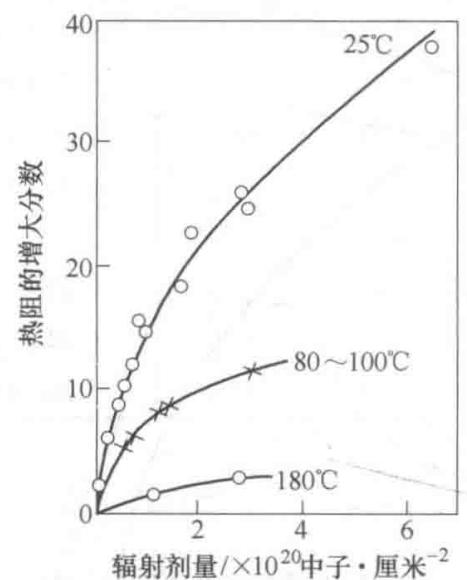

图1：中子辐照对石墨热阻（导热系数的倒数）的影响
如图1所示，随着辐照剂量的累积，石墨的热阻急剧上升，意味着导热系数断崖式下跌，有时甚至会降至初始值的20%以下。您最初设计用于高效导出堆芯热量的石墨构件，在服役数年后可能变成了一个热量无法有效散出的“保温瓶”，导致局部过热、产生巨大的热应力，最终引发结构开裂。
辐照还会引起石墨宏观尺寸的复杂变化。在原子层面，中子轰击使石墨晶体的c轴（层面间）膨胀，a轴（层面内）收缩。这种微观变化反映到宏观上，对于各向异性的挤压石墨，通常表现为：
平行于挤压方向： 初期收缩，达到一个极值点后开始快速膨胀。
垂直于挤压方向： 初期缓慢膨胀，然后转为收缩，通过转折点后急剧膨胀。
这个“转折点”的出现时间和位置，与石墨的初始石墨化程度、晶粒尺寸和各向同性度密切相关。如果一个大型石墨构件的不同区域，其微观结构存在不均匀性，那么它们在辐照下的尺寸变化步调就会不一致，产生巨大的内应力，如同要将自身撕裂。

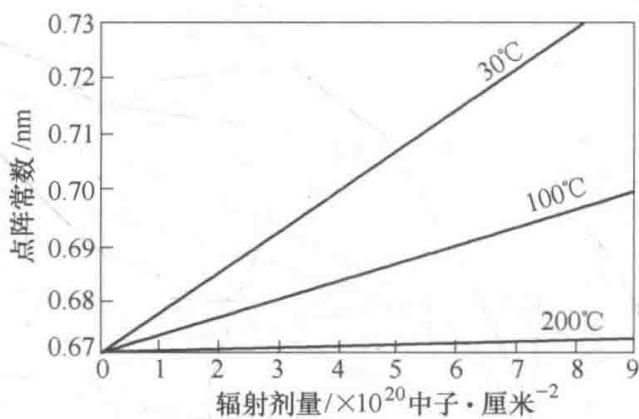

图2：辐照下石墨晶格常数的变化是尺寸变形的根源
您的设计是否考虑了这种由收缩到膨胀的“转折”行为？您是否清楚，您所用材料的初始微观结构，将其“转折点”的命运定在了第10年还是第30年？
辐照产生的晶格缺陷储存了巨大的能量，即“维格纳能”。在特定条件下，这些能量可能在短时间内突然释放，导致石墨温度瞬间飙升数百摄氏度，烧毁构件。这颗“定时炸弹”的储量和释放行为，同样与辐照条件和石墨的初始状态紧密相连。
核心洞察： 未经辐照的石墨性能数据，对于评估其长期服役可靠性而言，参考价值有限。真正的挑战在于，如何通过精准表征其初始微观状态，来预测它在未来几十年的性能演化轨迹。
既然常规规格书无法揭示全部真相，我们必须深入材料的微观世界，建立一套能够预测其长周期服役行为的“微观结构指纹”。这不再是单一参数的测试，而是一个多维度、跨尺度的综合表征体系。
晶体结构完整性评估 (XRD & Raman)： 单纯看XRD的d002层间距或拉曼光谱的ID/IG比值是远远不够的。真正的挑战在于，如何将两者的数据（如晶粒尺寸Lc, La）关联起来，构建一个能定量评估石墨晶格有序度和缺陷水平的综合模型。一个结晶更完美、缺陷密度更低的初始结构，是其抵抗辐照损伤、推迟性能劣化“转折点”到来的根本保障。
痕量元素精准溯源 (GD-MS / ICP-MS)： 必须放弃模糊的“总灰分”概念，转而采用辉光放电质谱（GD-MS）或高精度电感耦合等离子体质谱（ICP-MS）等手段，对硼、镉、钆、铕等十几种“中子毒药”元素进行ppb级的精准定量。这能为您在供应链筛选和来料品控环节提供最关键的决策依据。
各向异性三维成像 (CTE & Micro-CT)： 通过高精度热膨胀仪（Dilatometer）测量石墨在不同方向上的线膨胀系数，并结合X射线微计算机断层扫描（Micro-CT）技术，可以无损地揭示材料内部的取向分布和孔隙结构。这对于预测其在辐照下的不均匀变形行为至关重要。
热物性与力学性能的深度关联： 将高温导热、比热、强度、弹性模量等宏观性能，与上述微观结构参数进行关联分析，才能真正理解“结构-性能”关系，为材料的优化设计和寿命预测模型提供坚实的数据支撑。
所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的核级石墨全方位性能评价服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
从高温气冷堆的包覆燃料颗粒（TRISO），到聚变堆面向等离子体的“第一壁”材料，碳材料的应用形态正变得日益复杂。

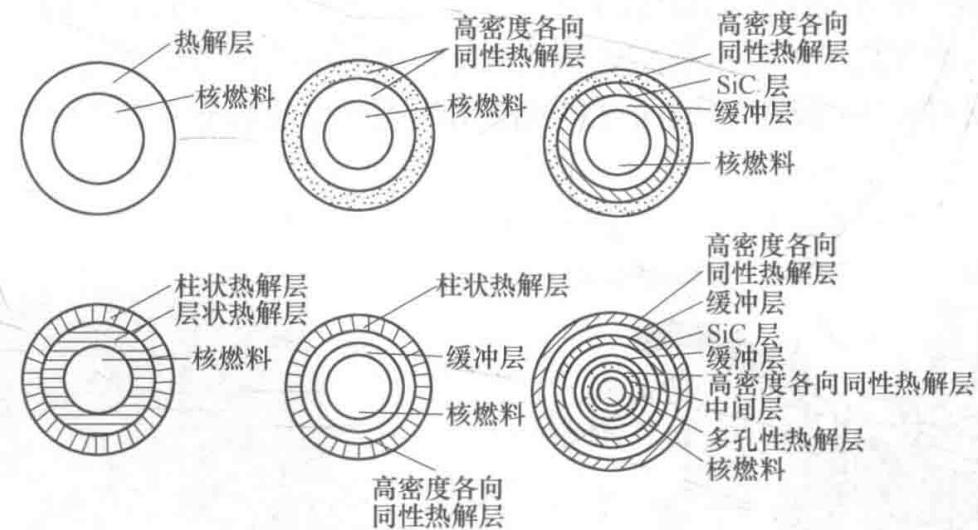

图3：先进的TRISO燃料颗粒，其多层包壳的性能表征是巨大挑战
例如，TRISO颗粒中，μm级的热解碳（PyC）和碳化硅（SiC）包覆层，其密度、晶体取向、界面结合强度直接决定了对裂变产物的包容能力。而用于第一壁的碳/碳（C/C）复合材料，其纤维/基体界面的耐辐照性能和抗热震稳定性，更是决定装置安全运行的生命线。
这些先进材料的表征，对分析技术的分辨率、灵敏度和综合解读能力提出了前所未有的要求。这恰恰是我们的专长所在，也是我们能够为前沿科技领域提供核心价值的地方。
首页
检测领域
服务项目
咨询报价
