导电与控温：为何你的碳材料电子元件性能总在“漂移”？

在与众多新能源、半导体领域的工程师交流时，一个共性问题反复出现：两批次的碳材料，供应商提供的规格书（Datasheet）参数几乎一模一样，但制备出的电子元件性能却天差地别。无论是用于过流保护的PTC热敏电阻，还是用作导电填料的碳/高分子复合材料，其电阻率、开关温度等关键指标总会出现无法解释的“漂移”。

这种不稳定性，是工艺控制的偶然疏忽，还是材料本身隐藏着更深的秘密？作为长期专注于碳材料微观结构与性能关联的研究者，我可以明确指出：问题往往出在您看不见的地方——那些规格书上从未提及，却对最终性能起着决定性作用的微观结构与界面特性。

1. 从“导电填料”到“功能核心”：被误解的碳材料角色

原文提及了碳材料在电子管、电阻器、开关等领域的传统应用。这些应用大多利用了碳的宏观特性，如导电性、耐热性、耐磨性。然而，在现代电子技术，特别是高性能复合材料领域，碳材料的角色已发生根本性转变。它不再是简单的“导电填料”，而是整个功能体系的“核心骨架”。

以最常见的导电高分子复合材料为例，其导电行为依赖于碳颗粒（如炭黑、石墨粉）在绝缘的聚合物基体中形成的“逾渗网络”。这个网络的质量，直接决定了材料的电性能。

工程师面临的第一个挑战： 为什么相同的添加量，电阻率却能相差数个数量级？

答案在于，常规的粒度（D50）和比表面积（BET）参数，远不足以描述碳材料的全部。

• 对于炭黑： 其“结构性”——即原生粒子聚合成链状或葡萄串状聚集体的形态——至关重要。高结构度的炭黑（如通过吸油值DBP评价）更容易在基体中形成有效的导电通路。而规格书上缺失的表面官能团信息，则决定了它与高分子基体的浸润性和相容性，直接影响其是否会发生二次团聚，形成导电“死区”。

• 对于石墨： 颗粒的径厚比、片层边缘的化学状态、以及石墨化度（晶体结构的规整度），共同决定了导电网络的接触电阻和稳定性。

仅仅依赖供应商提供的宏观参数进行选型，无异于“盲人摸象”。

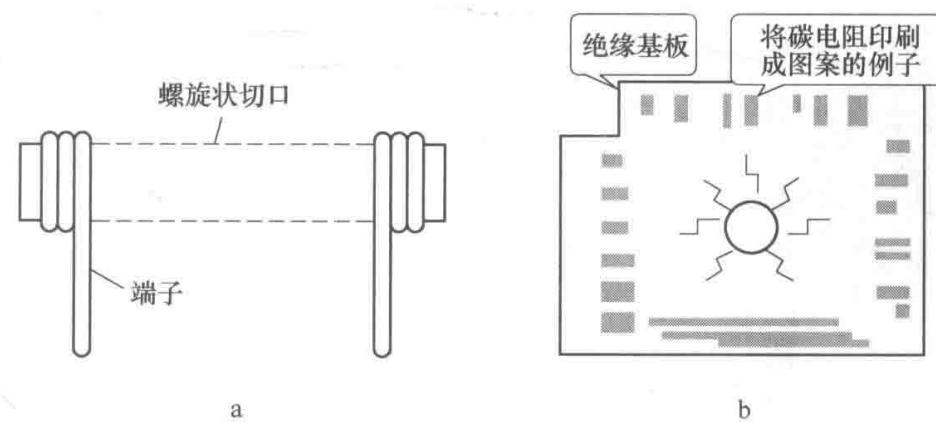

图1 传统的碳质电阻器，其性能相对稳定，主要依赖材料本体属性。但在复合材料中，情况变得异常复杂。

2. PTC元件的“阿喀琉斯之踵”：脆弱的导电网络

PTC（正温度系数）过流保护元件是碳/高分子复合材料应用的绝佳案例。其工作原理看似简单：常温下，碳颗粒紧密接触，形成低电阻通路；当温度升高，高分子基体受热膨胀，将碳颗粒拉开，导电网络被破坏，电阻急剧上升，从而切断电路。

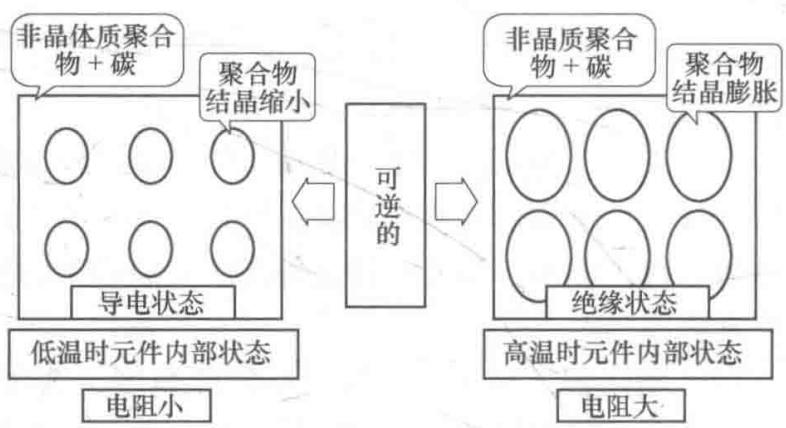

图2 PTC效应的微观模型：导电网络的断开与重连是其功能核心。

工程师面临的第二个挑战： 为什么PTC元件的开关温度和电阻跳变幅度批次一致性差？甚至在多次循环后性能会劣化？

这里的核心在于导电网络的“可逆性”和“稳定性”。理想的PTC效应要求导电网络在聚合物膨胀时能被“干净利落”地切断，并在温度恢复后能精确地“复原”。

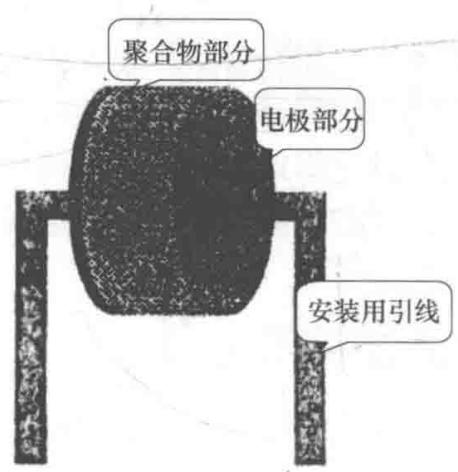

图3 代表性的PTC器件，广泛应用于锂电池等领域的安全保护。

然而，现实远比模型复杂：

• 界面作用力： 碳颗粒与高分子基体间的界面结合强度，直接影响网络断开的难易程度。过强的结合力可能导致基体膨胀时无法有效拉开颗粒；过弱的结合力则可能使网络在首次或数次循环后就发生不可逆的破坏。

• 分散均匀性： 任何微小的碳颗粒团聚体，都会成为应力集中点和电学性能的薄弱环节。在热循环过程中，这些区域的行为与其他区域不一致，导致整体性能的“漂移”和劣化。

• 材料的微观记忆效应： 高分子链的松弛、碳颗粒的重新排布，都可能导致PTC特性随使用次数发生变化。

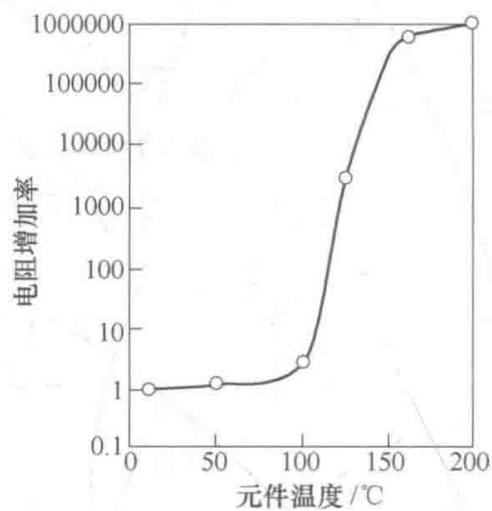

图4 典型的PTC电阻-温度曲线，其陡峭程度、开关温度和残余电阻是衡量其性能的关键。

因此，PTC元件的可靠性，本质上是对碳-高分子复合体系在微观尺度上热-力-电耦合行为的极致考验。 任何对材料微观状态的失控，都将直接体现为宏观性能的不可靠。

3. 超越规格书：如何精准“透视”你的碳材料？

当常规检测无法解释性能的“漂移”时，我们必须引入更深层次的表征手段，建立从“微观结构”到“宏观性能”的桥梁。这正是解决问题的关键。

• 揭示结构与缺陷： 仅仅知道是“碳”远远不够。通过**X射线衍射（XRD）分析其石墨化度（d₀₀₂层间距、L_c堆叠高度），用拉曼光谱（Raman）**评估其晶格缺陷（I_D/I_G比值），可以从根本上定义你手中的是“石墨”还是“乱层碳”，这决定了其本征导电性的上限。

• 量化形貌与分散： 使用高分辨率扫描电镜（SEM）/透射电镜（TEM），可以直接观察碳填料在基体中的真实分散状态。是形成了均匀的导电网络，还是存在致命的团聚？这些图像证据是失效分析中最有力的武器。

• 洞察界面化学： **X射线光电子能谱（XPS）**能够精准分析碳材料表面的元素组成和化学键态，揭示其表面的含氧官能团等极性基团的含量。这些基团是决定碳材料与高分子基体间“亲和力”的关键，直接影响复合材料的最终性能。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的电子器件用碳材料检测分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

4. 未来展望：从纳米碳到金刚石半导体

展望未来，碳材料在电子领域的角色将更加核心。富勒烯、碳纳米管、石墨烯等纳米碳材料，凭借其独特的量子效应和超高比表面积，正在为下一代传感器、柔性电子、超级电容器开启新的可能。而金刚石，作为终极的宽禁带半导体材料，其在耐高温、高频、大功率器件上的潜力正逐步被释放。

表1 新型碳材料在未来电子器件中的应用潜力

这些前沿应用的共性在于，它们对材料的纯度、结构均一性和缺陷控制提出了前所未有的苛刻要求。在这些领域，材料的性能不再是“平均值”的游戏，任何一个微小的杂质或结构缺陷都可能导致整个器件的失效。这使得精准、全面的微观结构表征，从研发的辅助手段，上升为决定项目成败的生命线。
