失效分析的隐形杀手：腐蚀疲劳——为何你的零件“未老先衰”？

在无数的工程事故和产品召回中，一个看似熟悉却极易被误判的“元凶”反复出现——疲劳断裂。然而，更深层次的真相是，绝大多数我们所见的疲劳失效，其背后都潜藏着一个加速其恶化的隐形杀手：腐蚀。这不仅仅是简单的“力学损伤+生锈”，而是一种被称为腐蚀疲劳的协同破坏效应。对于任何依赖金属部件可靠性的行业，理解并准确进行腐蚀疲劳的失效分析，是跳出“反复维修、反复失效”怪圈，实现设计优化的关键一步。

这篇文章将带你深入腐蚀疲劳的“犯罪现场”，揭示其独特的作案手法，并阐明为何它能让坚固的金属部件“未老先衰”。

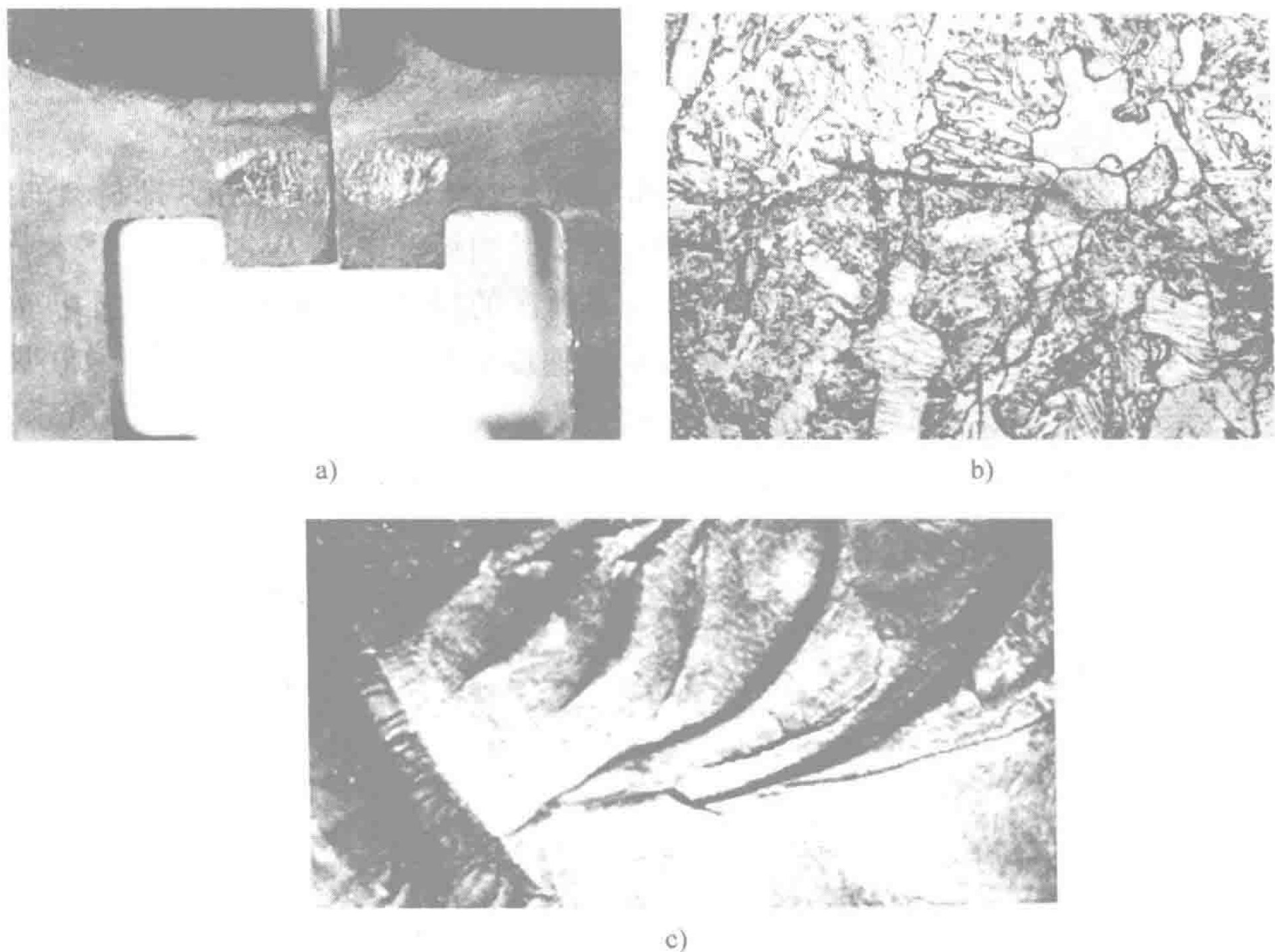

图1 汽轮机叶片因接触疲劳断裂，其根部的摩擦氧化斑痕是腐蚀介质参与的重要线索

一、致命的协同：腐蚀疲劳不是简单的“1+1=2”

我们必须摒弃一个常见的误解：腐蚀疲劳并非机械疲劳与化学腐蚀两种效应的简单叠加。它是一种协同作用，其破坏力远超两者独立作用之和，即“1+1 > 2”。

其作用机制如同一场精密的“协同攻击”：

1. 屏障破坏：首先，腐蚀介质（甚至只是空气中的水汽）在金属表面形成一层薄薄的氧化膜或覆盖层。
2. 应力撕裂：在交变应力的作用下，这层原本可能起到保护作用的脆性薄膜被反复撕裂，暴露出内部“新鲜”的、高活性的金属基体。
3. 精准打击：环境介质立刻对这些新暴露的区域进行精准的化学侵蚀，形成微小的腐蚀坑。
4. 恶性循环：这些腐蚀坑成为了天然的应力集中点，在后续的应力循环中，裂纹由此萌生并加速扩展。周而复始的“撕裂-腐蚀-再撕裂”过程，使得裂纹以惊人的速度向内部推进，直至最终断裂。

这个过程最危险的地方在于，交变应力不断为腐蚀“开路”，而腐蚀则为应力集中“挖坑”，二者相互促进，极大地缩短了裂纹萌生的孕育期和零件的整体寿命。

二、设计的噩梦：腐蚀疲劳没有“疲劳极限”

对于许多钢铁材料，工程师在设计时会依赖一个关键参数——疲劳极限。它指的是材料在某个应力水平之下，可以承受无限次循环加载而不会发生疲劳破坏。这为长寿命甚至“无限寿命”设计提供了理论基础。

然而，一旦腐蚀介质介入，这个安全边界便不复存在。

腐蚀疲劳不存在疲劳极限。

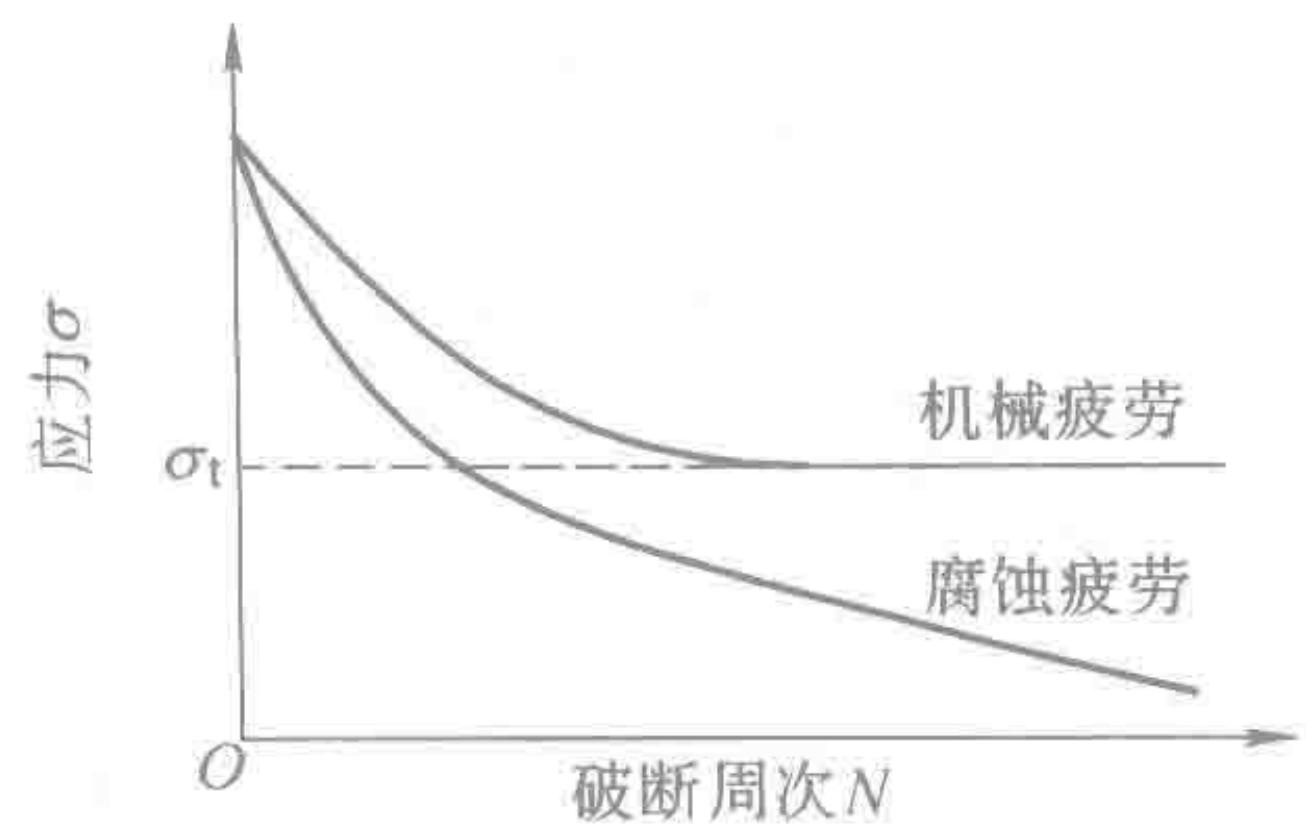

图2 机械疲劳与腐蚀疲劳的S-N曲线对比

如图2所示，纯机械疲劳的S-N曲线（应力-寿命曲线）在达到一定循环次数后会趋于水平，对应着疲劳极限。而腐蚀疲劳的曲线则会持续下降，无论应力多么低，只要时间足够长，循环次数足够多，最终都将导致断裂。

这一特性对海洋平台、桥梁缆索、化工管道以及暴露在潮湿大气中的所有关键承载结构都构成了严峻挑战。依赖传统疲劳极限进行的设计，在真实服役环境中可能面临意想不到的早期失效。

三、腐蚀疲劳失效分析：解码断口上的“双重证据”

准确诊断腐蚀疲劳，关键在于对断口形貌的细致解读。腐蚀疲劳的断口是机械疲劳与腐蚀损伤特征的混合体，为失效分析提供了独特的线索。

宏观线索：脆性特征与多源萌生

腐蚀疲劳断裂通常呈现脆性断裂特征，断口附近几乎没有可见的塑性变形。与典型的机械疲劳不同，其疲劳源区往往不甚清晰，裂纹常常从表面的多个腐蚀坑或制造缺陷处同时萌生，形成“多源疲劳”的宏观景象。

微观指纹：模糊的辉纹与成群的次裂纹

在扫描电子显微镜（SEM）下，腐蚀疲劳的断口既有别于纯机械疲劳，也不同于应力腐蚀。

• 模糊的疲劳辉纹：代表裂纹逐次扩展的疲劳辉纹依然可见，但由于腐蚀介质的持续侵蚀，其边缘变得模糊、不清脆，如同被“水洗过”一样。
• 成群的二次裂纹：这是腐蚀疲劳一个极具辨识度的特征。在主裂纹附近，通常会观察到多条大致平行的二次裂纹。这与纯机械疲劳的多源裂纹（通常在同一应力平面上）不同，这些二次裂纹分布在主裂纹周围的不同截面上，是腐蚀沿滑移带等薄弱路径攻击的结果。

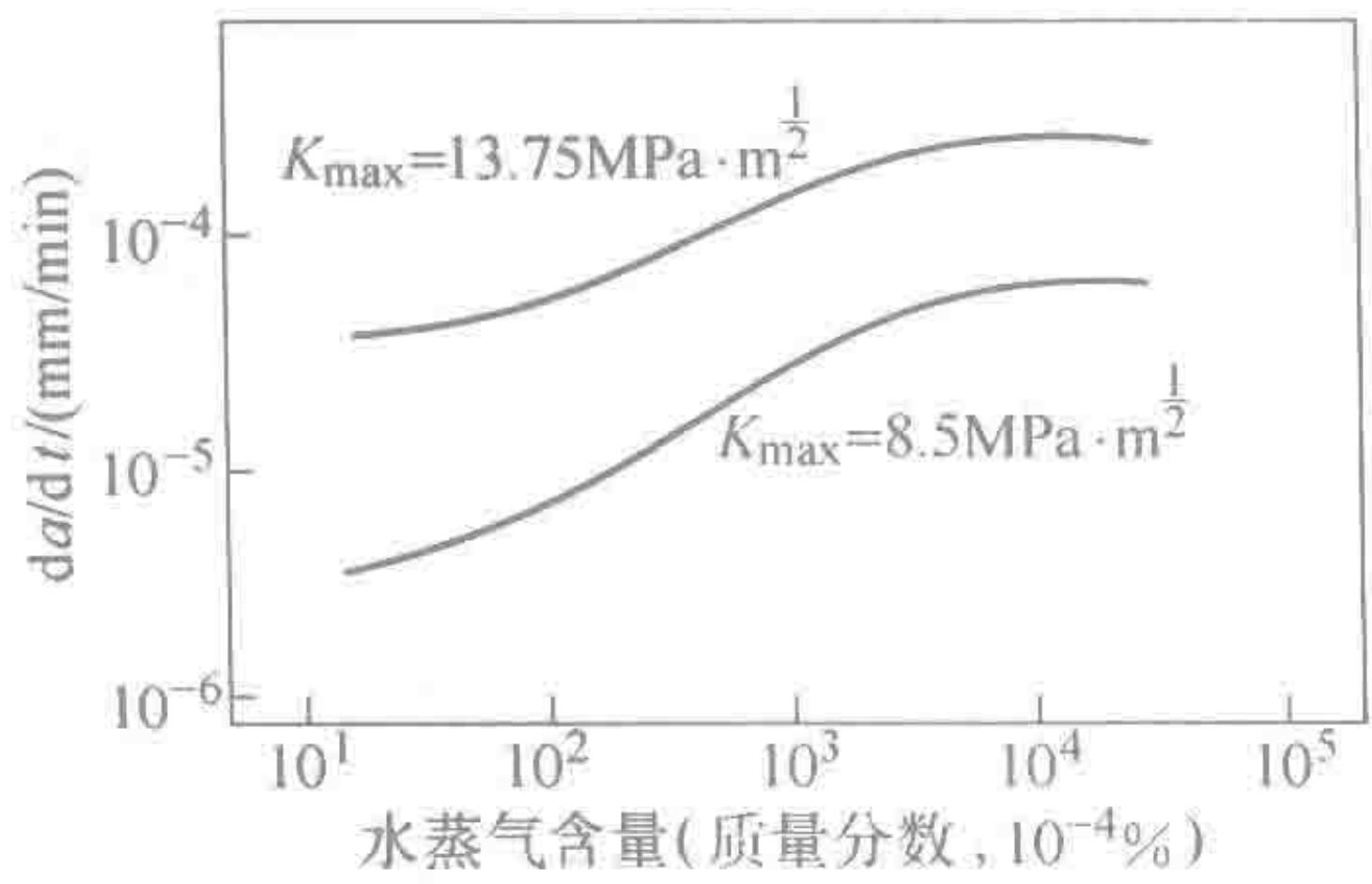

图3 7075-T6铝合金在不同水蒸气含量下的疲劳裂纹扩展速率，清晰展示了环境介质的加速效应

诊断的挑战：当证据“隐身”时

最棘手的诊断情况是，断口上没有明显的腐蚀产物。例如，不锈钢在钝化状态下发生的腐蚀疲劳，其断口可能非常“干净”，极易被误判为纯机械疲劳。此时，分析人员不能仅凭肉眼或常规显微观察就下结论，必须综合考虑材料（如不锈钢、钛合金）、服役环境（是否存在氯离子、水汽）以及加载条件（特别是低频循环）等因素。

四、结论：超越断口，实现根本原因定位

腐蚀疲劳的诊断是一项复杂的系统工程。它要求分析人员不仅要精通断口学，能从宏观和微观形貌中解读出机械与化学作用的“混合信号”，更要具备全局视野。断口上的特征只是最终的“物证”，要找到真正的根本原因，必须将这些物证与零件的材料牌号、热处理状态、实际服役环境、应力大小与频率等“案情信息”相结合进行综合研判。

当我们跳出单一的力学或化学视角，从“材料-应力-环境”三要素交互作用的系统层面来审视每一次断裂，失效的根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品设计优化与工艺改进的根本性答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式失效分析。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
