失效分析解密：像法医一样解读疲劳断口，揭示设备故障的真相

在复杂的工程世界中，80%以上的金属构件损坏源于一个无声的“杀手”——疲劳。它悄无声息地侵蚀着材料的内部结构，直至引发突发性的、灾难性的断裂。然而，每一次断裂都并非无迹可寻。断裂后留下的断面，即“断口”，是这场失效事件最忠实的“目击者”。专业的失效分析，正是像法医一样，通过严谨解读断口形貌，重构失效过程，最终锁定导致问题的根本原因。

疲劳断裂：无声的“杀手”与唯一的“目击者”

与其他一次性过载导致的瞬时断裂不同，疲劳断裂是一个从萌生、扩展到最终失稳的动态过程。这个过程中的每一次载荷波动、每一次环境变化，都会在断口上留下独特的印记。因此，疲劳断口的宏观形貌成为了失效分析工程师手中最强大的诊断工具，它以一种特殊的“语言”叙述着零件从“健康”到“崩溃”的完整故事。

破译断口“三幕剧”：一场结构失效分析的完整叙事

一个典型的疲劳断口，其宏观形貌可以被看作一出结构完整的“三幕剧”，清晰地划分出三个核心区域：疲劳源区、疲劳裂纹扩展区和瞬时断裂区。理解这三个区域的特征，是解读整个失效故事的关键。

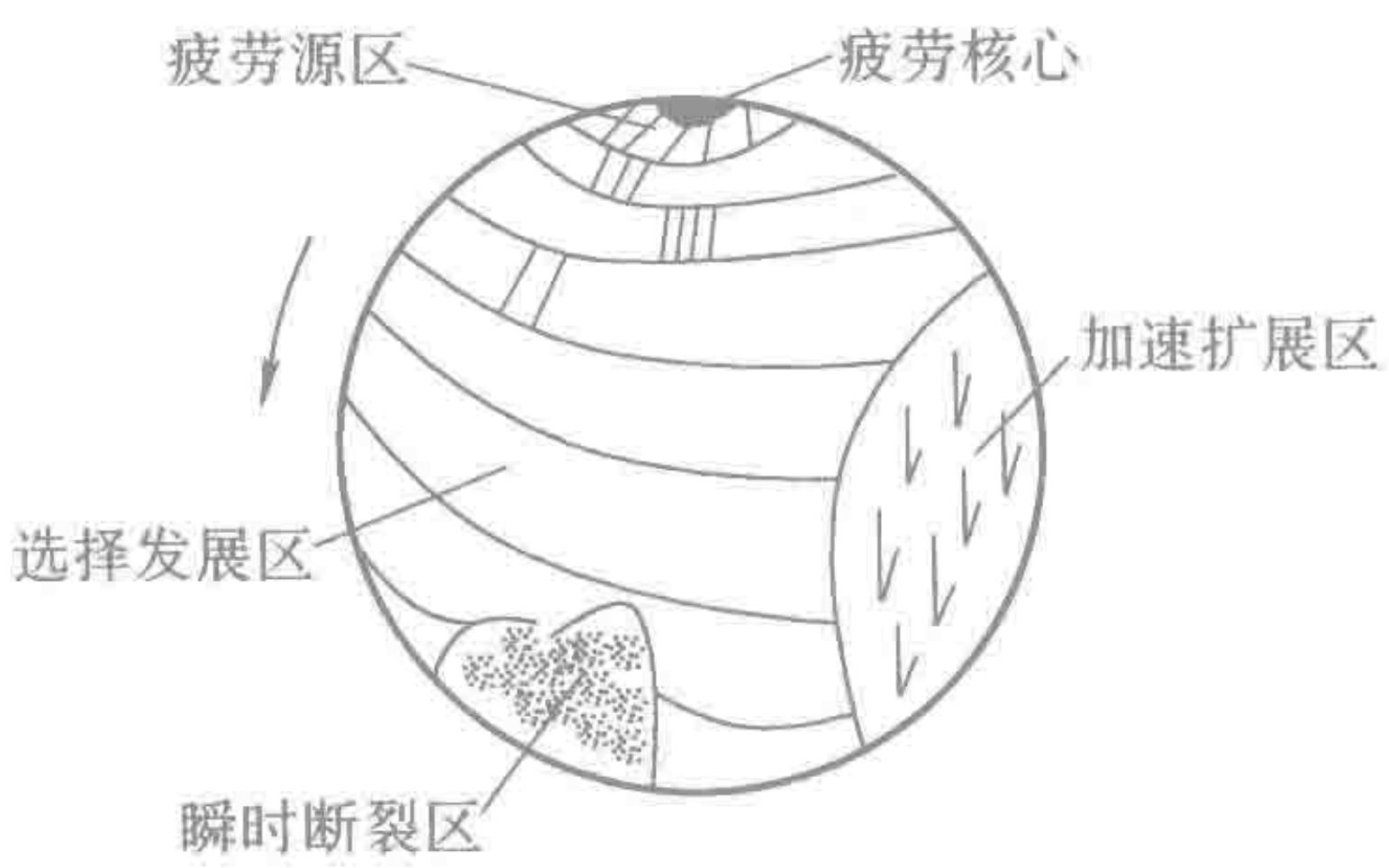

图1 疲劳断口宏观分区示意图

第一幕：罪案的起点 —— 疲劳源区（The Origin）

一切崩溃的开始，都源于一个微小的起点——疲劳源区。这里是裂纹最初萌生的地方，是整个失效故事的“第一章”。

• 特征：该区域通常面积很小，由于裂纹在萌生初期扩展极为缓慢，断口的两个面在交变载荷下会反复接触、摩擦，从而形成一个相对光滑、甚至带有金属光泽的细晶区域。
• 位置：疲劳对缺陷极为敏感。因此，疲劳源通常位于应力集中最严重的地方，如零件表面的加工刀痕、划伤、腐蚀坑，或是材料内部的夹杂物、气孔等冶金缺陷。图2中的实际断口和图3的叶片断口，其疲劳源均始于表面。
• 数量：一个构件可能存在一个或多个疲劳源。单一源通常对应于明确的应力集中点；而多源萌生（如图6的螺栓断口）则往往暗示着更高的整体应力水平、恶劣的腐蚀环境或普遍存在的表面缺陷。

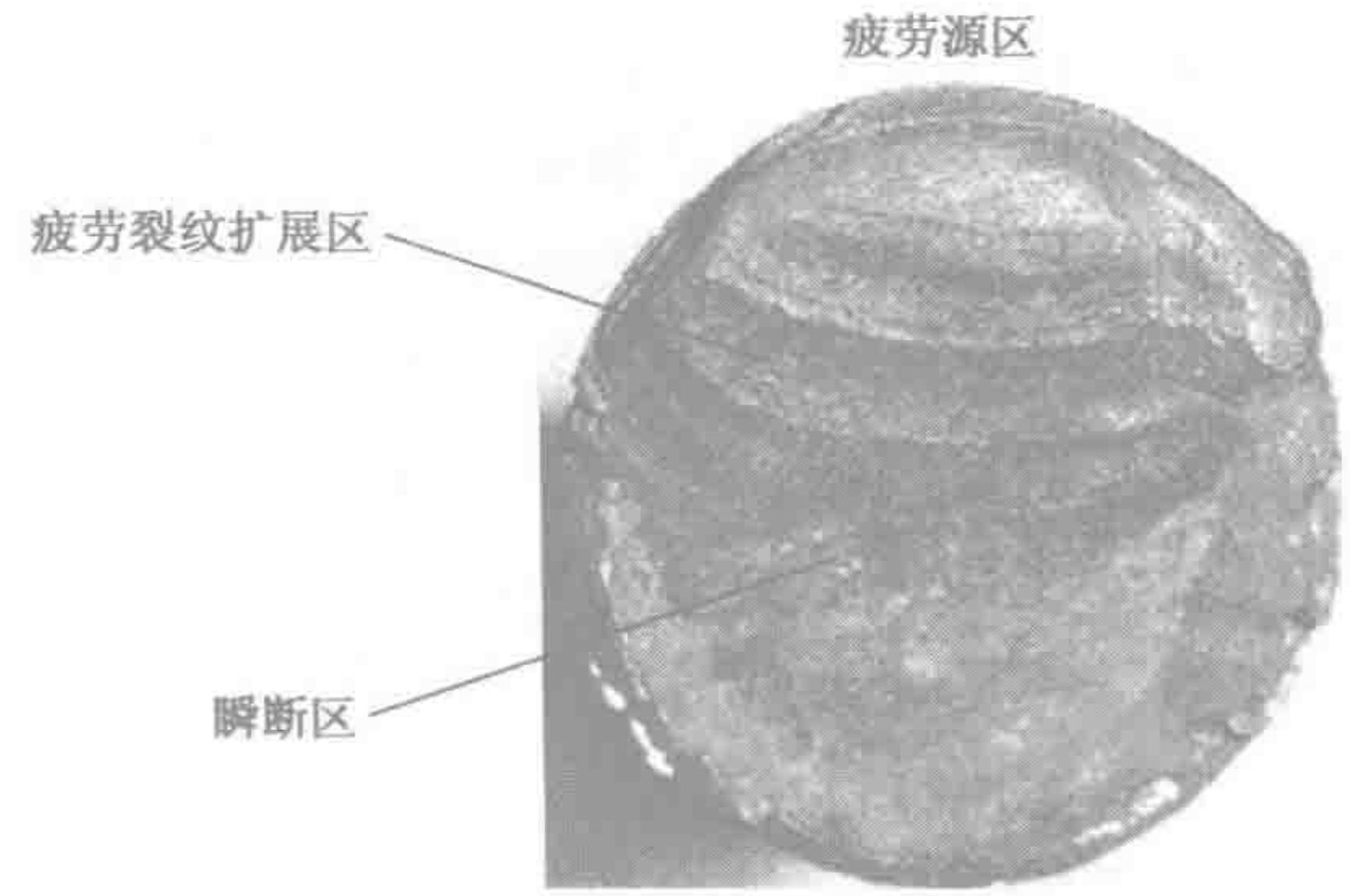

图2 实际工程零件的疲劳断口

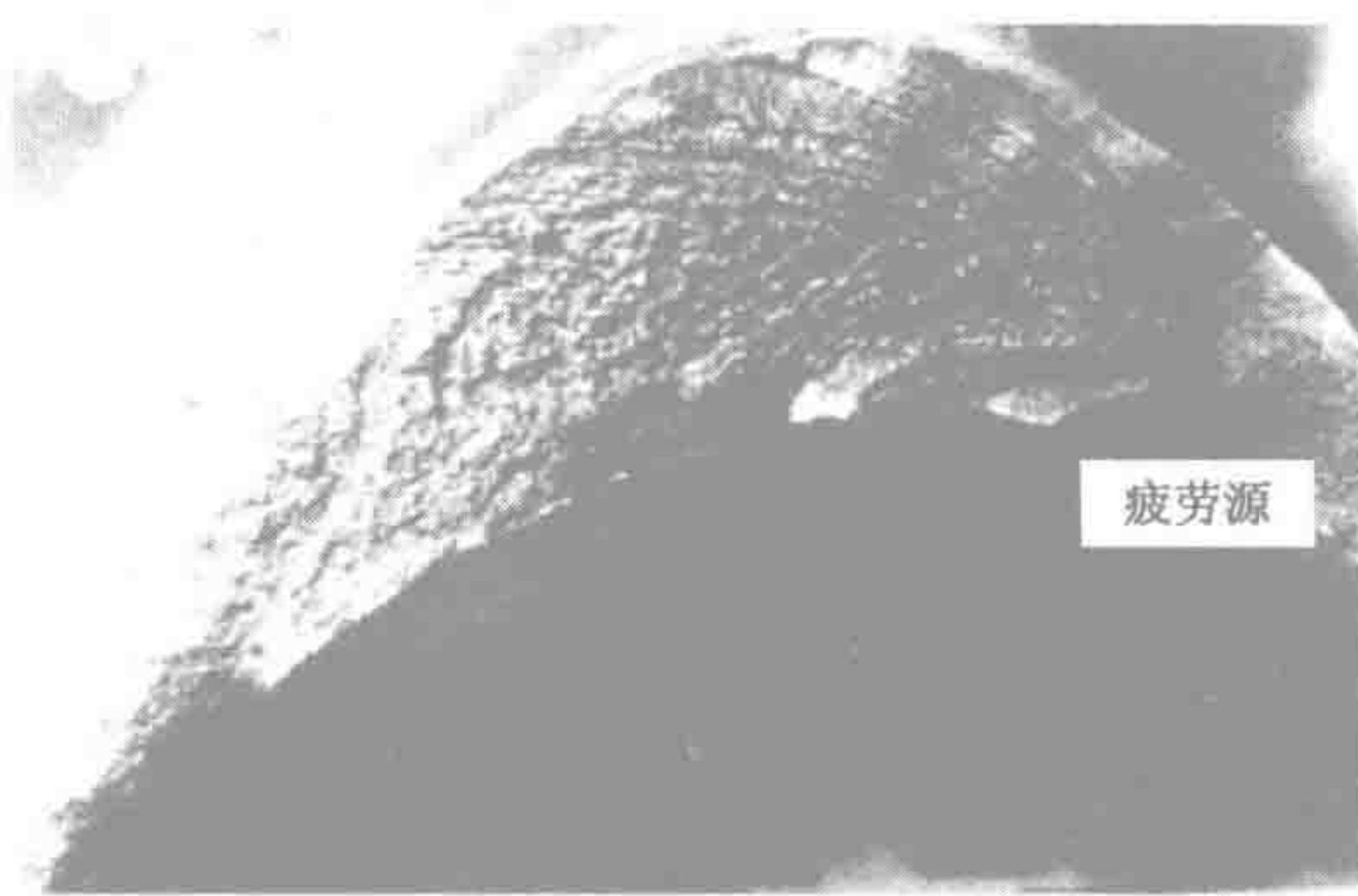

图3 始于表面的叶片疲劳断口

第二幕：危机的蔓延 —— 疲劳裂纹扩展区（The Progression）

当裂纹成功萌生后，便进入了漫长的亚临界扩展阶段。这是故事的主体部分，记录了裂纹在每一次载荷循环下的挣扎与前进。

• 特征：这是疲劳断口上最具信息量的区域。其宏观形貌远比疲劳源区复杂，可以光滑，也可以粗糙。最重要的特征是贝纹线（也称海滩花样）和疲劳台阶。
• 解读：该区域的形态是服役工况的直接反映。例如，载荷中的压应力分量会使裂纹面相互挤压摩擦，形成发亮的区域；而设备频繁的启停或载荷的剧烈变化，则会留下一圈圈清晰的贝纹线。裂纹在扩展中遇到材料内部的微观障碍（如晶界、第二相粒子）时，会改变局部方向，形成放射状的疲劳台阶。

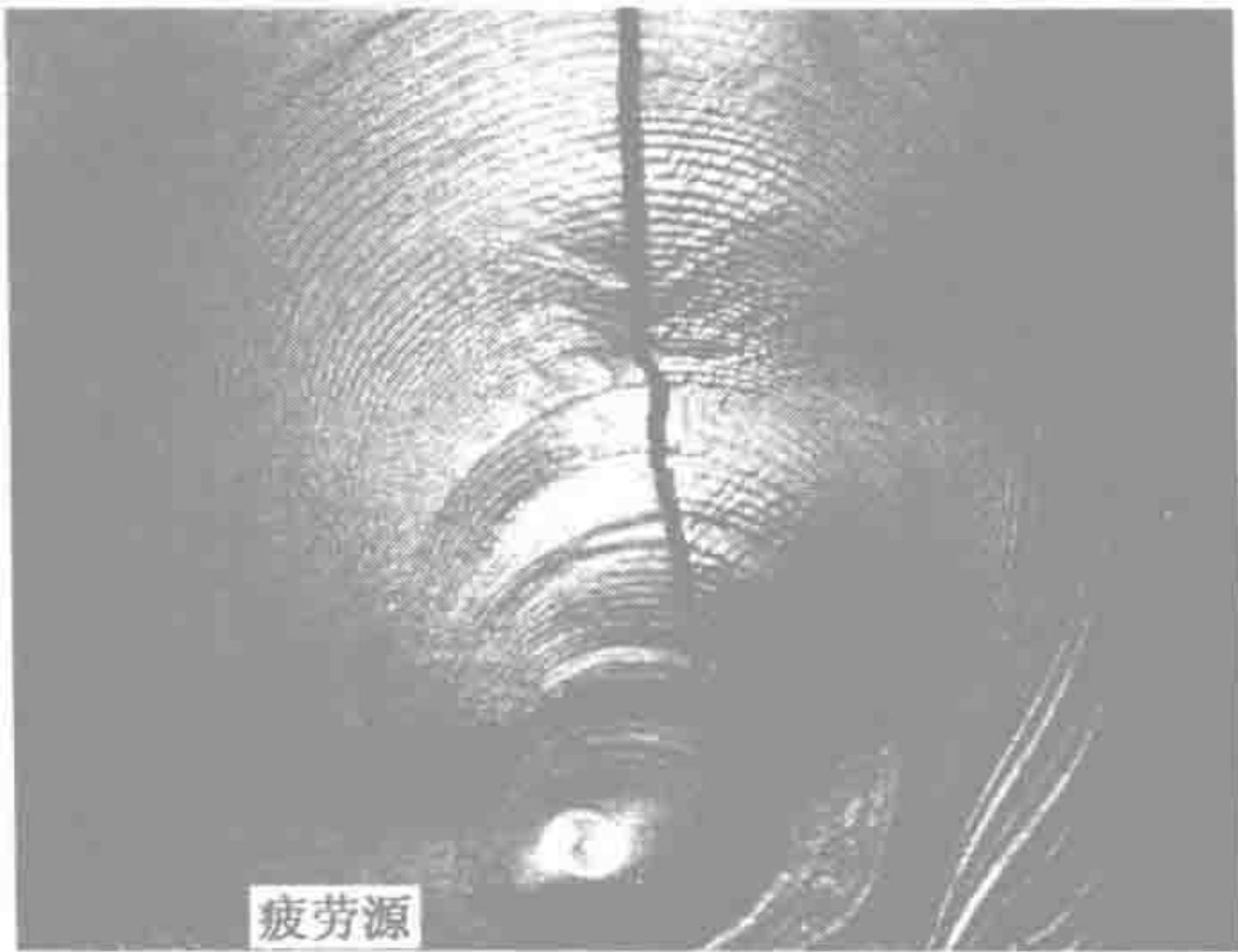

图4 清晰的贝纹线，其曲率中心指向疲劳源区

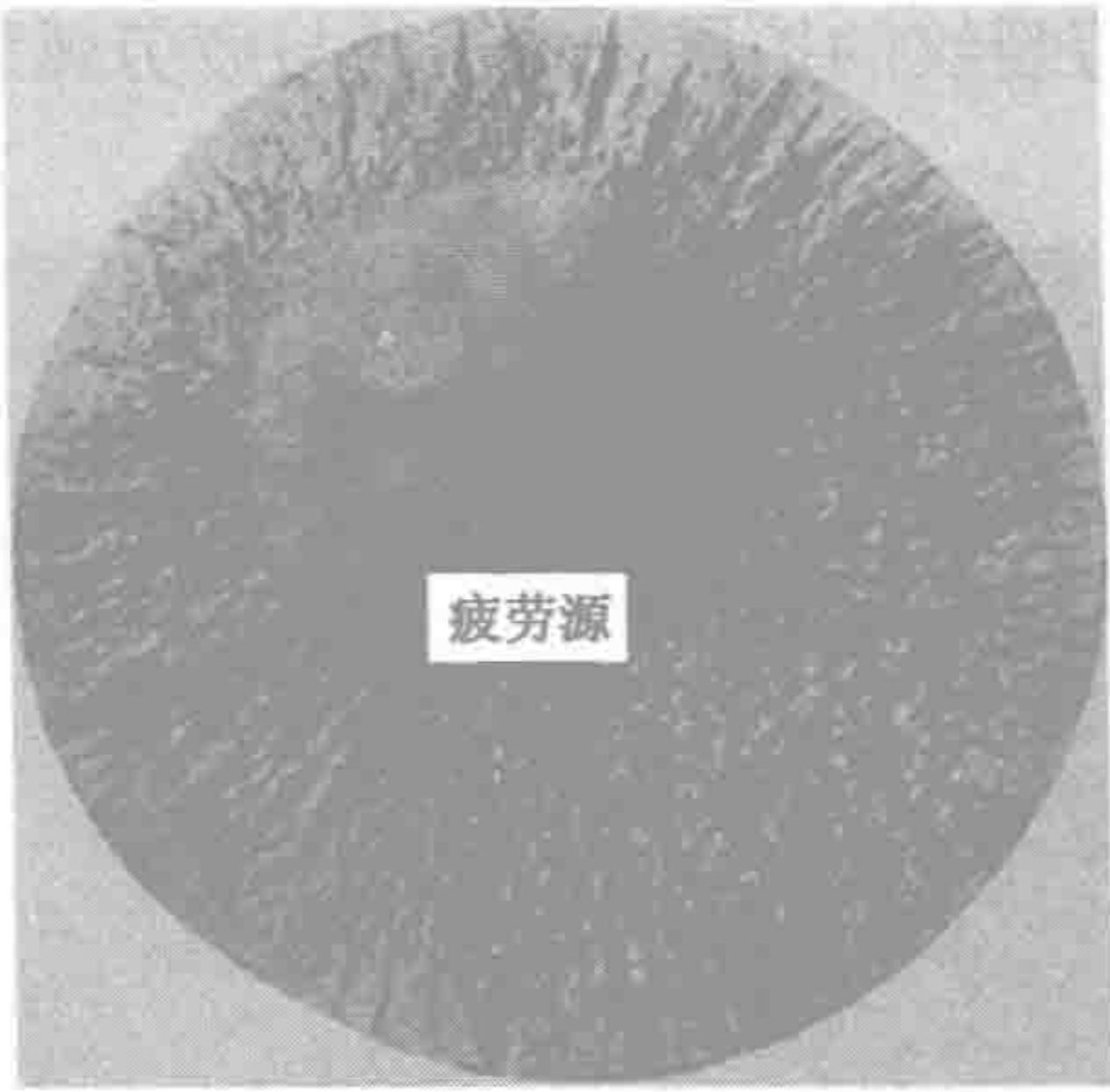

图5 蒸汽锤活塞杆的疲劳断口，展示了从内部缺陷萌生的疲劳源

第三幕：最终的崩塌 —— 瞬时断裂区（The Catastrophe）

随着疲劳裂纹的不断扩展，零件的有效承载截面积越来越小。当它小到再也无法承受当前载荷时，灾难性的瞬时断裂便发生了。

• 特征：这是故事的结局。该区域的断口形貌与一次性加载的静力断裂完全一样。对于钢等脆性倾向材料，它通常呈现出粗糙、发亮的结晶状或放射状花样；对于塑性较好的材料，则可能呈现出暗淡的纤维状（韧窝）结构。
• 解读：瞬断区的面积大小是一个至关重要的指标。在相同的材料和构件下，瞬断区面积越小，意味着零件在断裂前承受的实际工作载荷越高；反之，一个巨大的瞬断区则表明零件可能在较低的名义载荷下就发生了断裂，暗示着材料本身可能存在脆性问题或工作在低温等不利环境下。

图6 具有多个疲劳源的螺栓断口

关键线索解读：贝纹线与疲劳台阶告诉我们什么？

在“三幕剧”的框架下，两个关键的宏观特征如同侦探小说中的决定性线索，能提供关于失效过程的更多细节。

贝纹线（海滩花样）：记录载荷历史的“年轮”

贝纹线是以疲劳源为中心的一系列弧线，形似海滩上的波痕或贝壳的纹理。它并非每一次载荷循环都会形成，而是裂纹在扩展过程中，由于载荷大小、频率发生显著变化（如停机、重启、超载事件）时，裂纹前沿短暂停顿或扩展速率改变留下的痕迹。

• 清晰度：材料塑性越好、工作温度越高、或在腐蚀介质中，贝纹线越清晰。
• 间距：贝纹线越稀疏，表明裂纹在两次载荷大波动之间扩展的距离越长，暗示着较高的平均扩展速率或稳定的载荷谱；反之，密集的贝纹线则代表着载荷频繁波动或裂纹扩展缓慢。

疲劳台阶：指引裂纹前进方向的“路标”

疲劳台阶是断口上呈放射状的棱线，大致与贝纹线垂直。它是在不同平面上萌生的疲劳裂纹在扩展过程中汇合时形成的台阶。

• 方向：疲劳台阶的放射方向明确地指出了裂纹的局部扩展方向，所有台阶最终都会指向疲劳源区，是追溯裂纹起点的有力证据。
• 类型：出现在疲劳源区的称为一次台阶，而在扩展区形成的称为二次台阶。

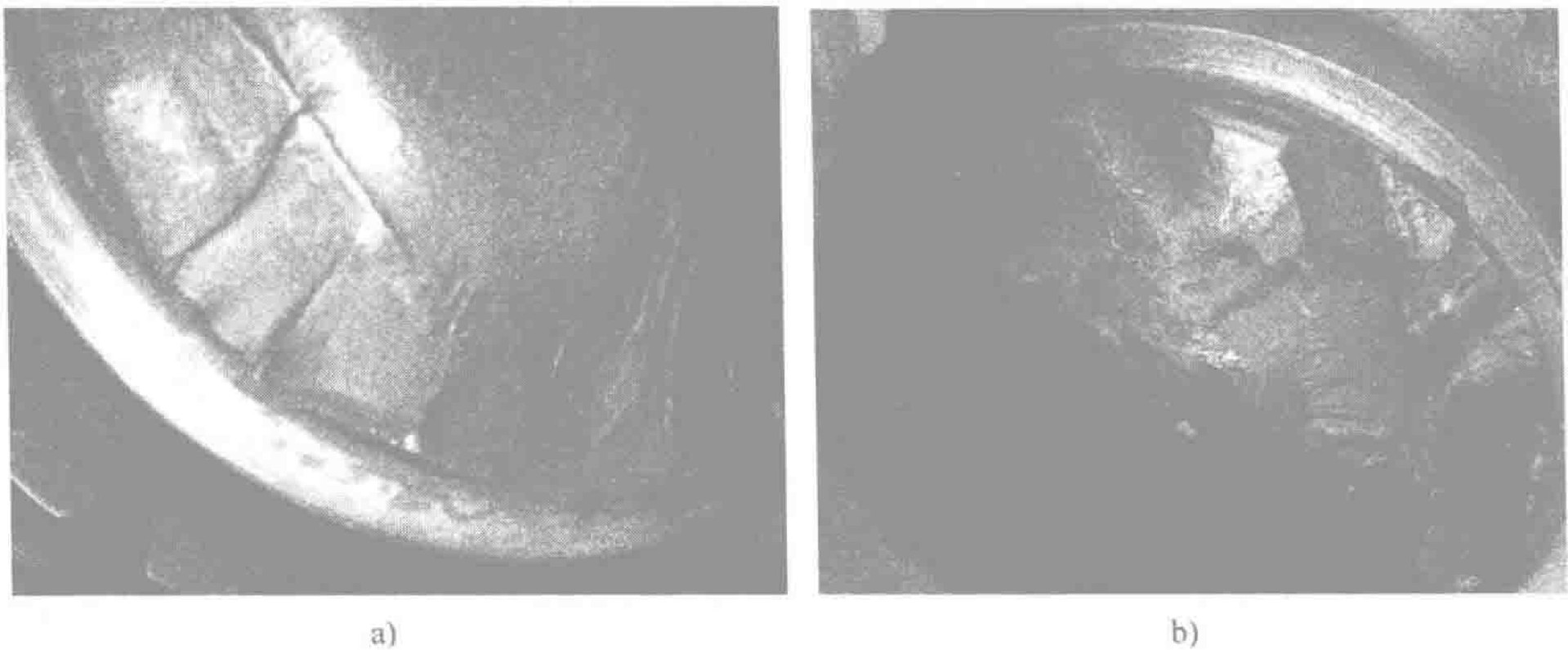

图7 疲劳台阶示意图 a) 疲劳源区的台阶 b) 扩展区的台阶

从宏观特征到根本原因：专业失效分析的价值

通过对疲劳断口宏观特征的系统解读，我们可以重构出一部完整的失效历史：裂纹从何处萌生、经历了怎样的扩展过程、最终在何种载荷水平下断裂。然而，这仅仅是第一步。一个全面的根本原因调查，还需要将这些宏观信息与微观分析（如扫描电镜下的疲劳辉纹观察）、材料性能测试、服役工况和应力分析相结合。

这种从宏观现象追溯微观机理，再结合服役工况进行综合研判的思维，正是专业失效分析服务的核心价值。它交付的不仅仅是一份检测报告，更是防止同类问题再次发生的根本性解决方案。
