失效分析深度解析：揭秘潜伏在晶界上的“隐形杀手”——第二相质点致脆

在高端制造领域，材料的可靠性是决定产品成败的生命线。然而，即便选用了高性能的合金，突如其来的脆性断裂事故仍时有发生，让工程师们百思不得其解。这类失效往往不是源于材料本身的性能不足，而是潜伏在微观结构中的“隐形杀手”——第二相质点——在作祟。专业的失效分析工作，其核心任务之一，就是通过精密的科学侦查，将这些潜藏在晶界（晶粒与晶粒之间的界面）上的元凶揪出来，揭示其导致灾难性断裂的完整路径。

当“强化功臣”变为“脆断元凶”：第二相的双重身份

在材料科学中，第二相并非总是反面角色。工程师常常通过热处理等工艺，在金属基体中有意析出弥散分布的第二相质点（如碳化物、氮化物），以此来钉扎位错、阻碍晶粒长大，从而达到强化材料的目的。它们是名副其实的“强化功臣”。

然而，凡事过犹不及。当这些本应是功臣的第二相质点，因不当的热处理或成分设计，选择在能量较高的晶界上“安营扎寨”，并形成连续的网状或片状分布时，它们的身份就发生了戏剧性的转变。

• 网状骨架的形成：以渗碳钢为例，如果渗碳后冷却控制不当，碳化物会沿原奥氏体晶界析出，形成一个连续的、脆性的“骨架”。在外力作用下，裂纹会轻易地沿着这个预设好的脆弱路径扩展，导致材料在远低于其理论强度时就发生断裂。
• 脆性相的择优析出：在某些不锈钢中，如Cr含量在11.7%至30.0%的铁素体不锈钢，在特定温度区间长时间服役或加工，会析出硬而脆的σ相。这些σ相同样倾向于在晶界富集，如同在坚固的城墙中嵌入了脆弱的玻璃，显著降低了材料的韧性。调质钢（如CrNiMo钢）中沿晶界析出的氮化铝（AlN）薄片，也是典型的例子。

工艺失控的连锁反应：不速之客如何削弱材料的最后防线？

除了“设计内”的第二相可能失控外，更多时候，晶界的脆化是由生产过程中混入的“不速之客”——杂质元素——所引发的。晶界作为晶体结构中的高能量区域，天然地成为这些杂质元素的“聚集地”。

1. 有害元素的富集：在钢铁冶炼过程中，如果脱磷、脱硫、除氧等环节不彻底，P、S、Pb等有害杂质元素便会残留在材料中。在后续的热处理（如调质）过程中，这些元素会向晶界偏聚、富集，严重削弱晶界上原子间的结合力。这就像在砖块之间砌入了松散的沙土，使得整个结构一触即溃。30CrMnSi等钢种的回火脆性，很大程度上就与此相关。
2. 氧化物的形成：当钢中的氧含量超过其在铁素体中的固溶极限（约0.003%）时，多余的氧便会在晶界附近形成脆性的氧化物夹杂或富氧层。这同样会破坏晶界区域的原子键合，为沿晶断裂打开方便之门。
3. 热处理事故的后遗症：材料在热加工或热处理过程中发生“过热”甚至“过烧”，会导致晶粒异常粗大。粗大的晶界本身就是结构的薄弱环节，且更容易富集杂质和析出脆性相，从而引发断裂。

解读断裂的“现场证据”：失效分析如何锁定真凶？

当断裂发生后，断口本身就是一部记录了失效全过程的“黑匣子”。通过专业的失效分析手段，我们可以一步步解读其中的信息，精准锁定根本原因。

宏观线索：断口上的“冰糖状”警示

由第二相质点导致的沿晶脆性断裂，其宏观断口通常呈现出明显的晶粒状或“冰糖状”特征。断口闪亮，几乎没有塑性变形的迹象，这直接表明了断裂是以一种低能量、高速度的方式发生的。这种典型的脆断貌是诊断的第一步，它强烈暗示着失效模式与晶界弱化有关。

微观铁证：电镜下的条状析出物

要最终确认“凶手”，必须借助扫描电子显微镜（SEM）等高倍率观察设备，深入断口的微观世界。在沿晶断裂的晶界平面上，我们往往能够直接观察到导致脆化的第二相质点。

下图展示了20Cr13钢对接焊叶片断口的微观形貌。这是一个典型的案例，通过高倍观察可以清晰地看到：

• 断裂路径：断裂完全沿着晶粒的边界发生，暴露出一个个完整的多边形晶粒面，这是沿晶断裂的“身份证”。
• 罪魁祸首：在光滑的晶界平面上，可以观察到大量呈条状、片状分布的析出物。正是这些析出物割裂了晶粒间的联系，提供了裂纹扩展的便捷通道，最终导致了叶片的脆性断裂。

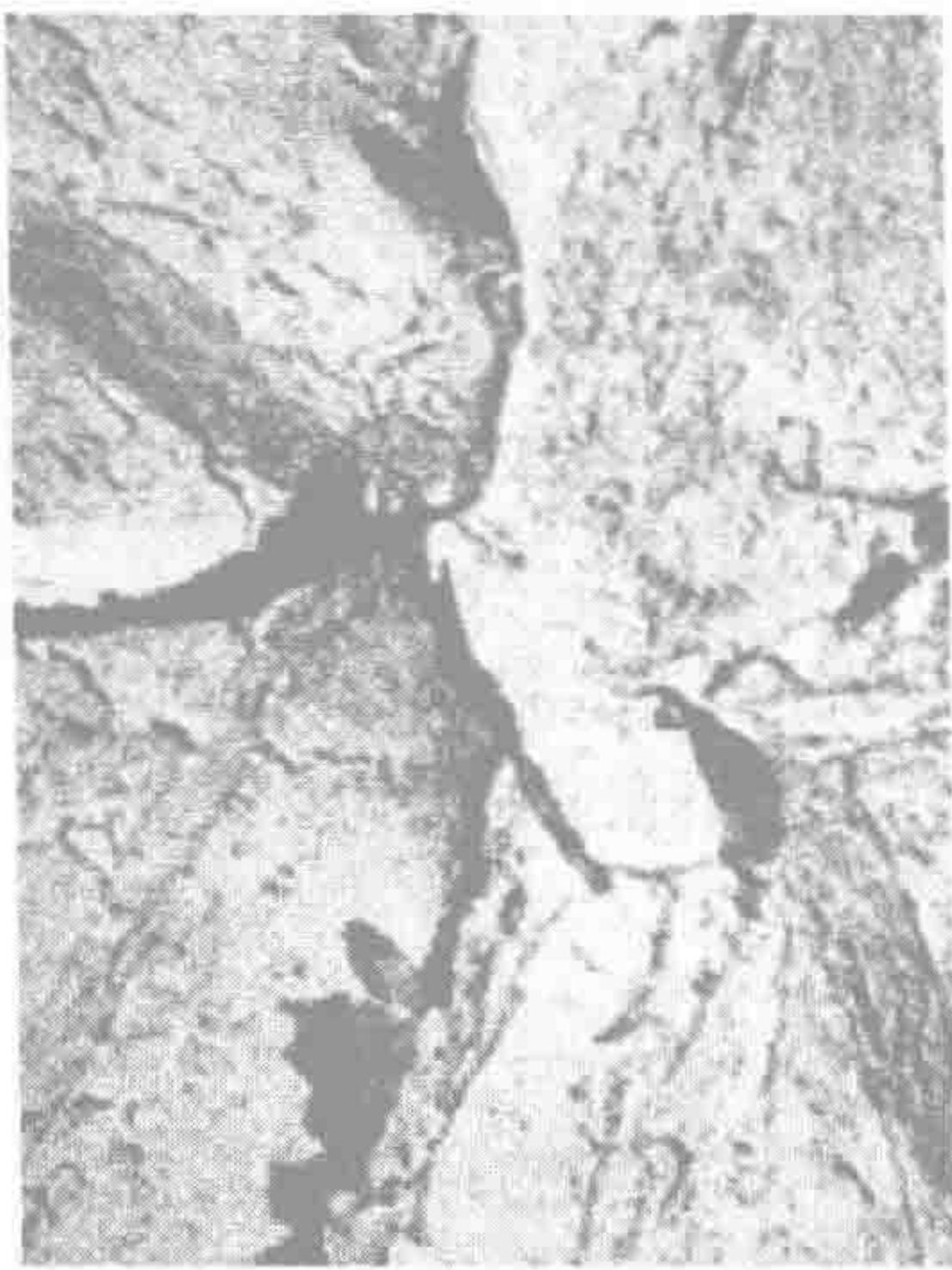

图1 20Cr13钢对接焊叶片断口，清晰可见沿晶界分布的条状析出物

通过对这些析出物进行能谱分析（EDS），还可以进一步确定其化学成分，从而判断它究竟是设计内的碳化物、氮化物，还是意料之外的杂质相，为最终判定失效是源于设计不当还是工艺缺陷提供决定性证据。

这种从微观结构到宏观性能、从设计理念到工艺现实的全链路诊断思维，正是专业失效分析服务的核心价值。它提供的不仅仅是一份测试报告，更是一个能够指导材料优化、工艺改进和产品迭代的根本性答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式根本原因分析服务。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
