残余应力失效分析：揭秘潜伏在零件内部的“隐形杀手”

在无数次产品失效的调查中，我们常常遇到这样的困境：零件的材料牌号无误，设计图纸的应力校核也符合安全系数，但它依然在使用中过早地断裂或变形。工程师们反复排查，最终却可能忽略了一个潜伏在材料内部的“隐形杀手”——残余应力。对于任何严谨的失效分析工作而言，理解并量化残余应力的影响，是揭开失效真相、防止问题复现的关键一步。

当设计无懈可击，为何零件依然“英年早逝”？

残余应力，是指工件在没有外部载荷的情况下，内部自相平衡的应力。它源于制造过程中的不均匀塑性变形，例如铸造时的不均匀冷却、焊接过程的局部加热、热处理的相变以及冷加工的变形。这些应力如同预先储存在零件内部的“能量”，时刻准备与服役应力叠加，从而在最意想不到的时刻，引发致命一击。

残余应力的“伪装术”：它如何误导常规性能评估

残余应力的危险之处在于其隐蔽性。它不会体现在常规的设计图纸上，却能深刻地改变材料的实际力学行为，甚至误导我们对材料性能的判断。

伪装一：扭曲的强度与硬度表象

我们通常认为，材料的屈服强度是一个固定值。然而，当残余应力存在时，这个“固定值”开始变得不那么可靠。

想象一个内部存在残余拉应力的零件。当外部再施加拉伸载荷时，这个外部载荷会与内部的残余拉应力直接叠加。结果是，零件的某些区域会比理论计算更早地达到屈服点，发生塑性变形，导致整体的承载能力下降。反之，如果外部载荷方向与残余压应力方向相反，则会表现出更高的表观强度。

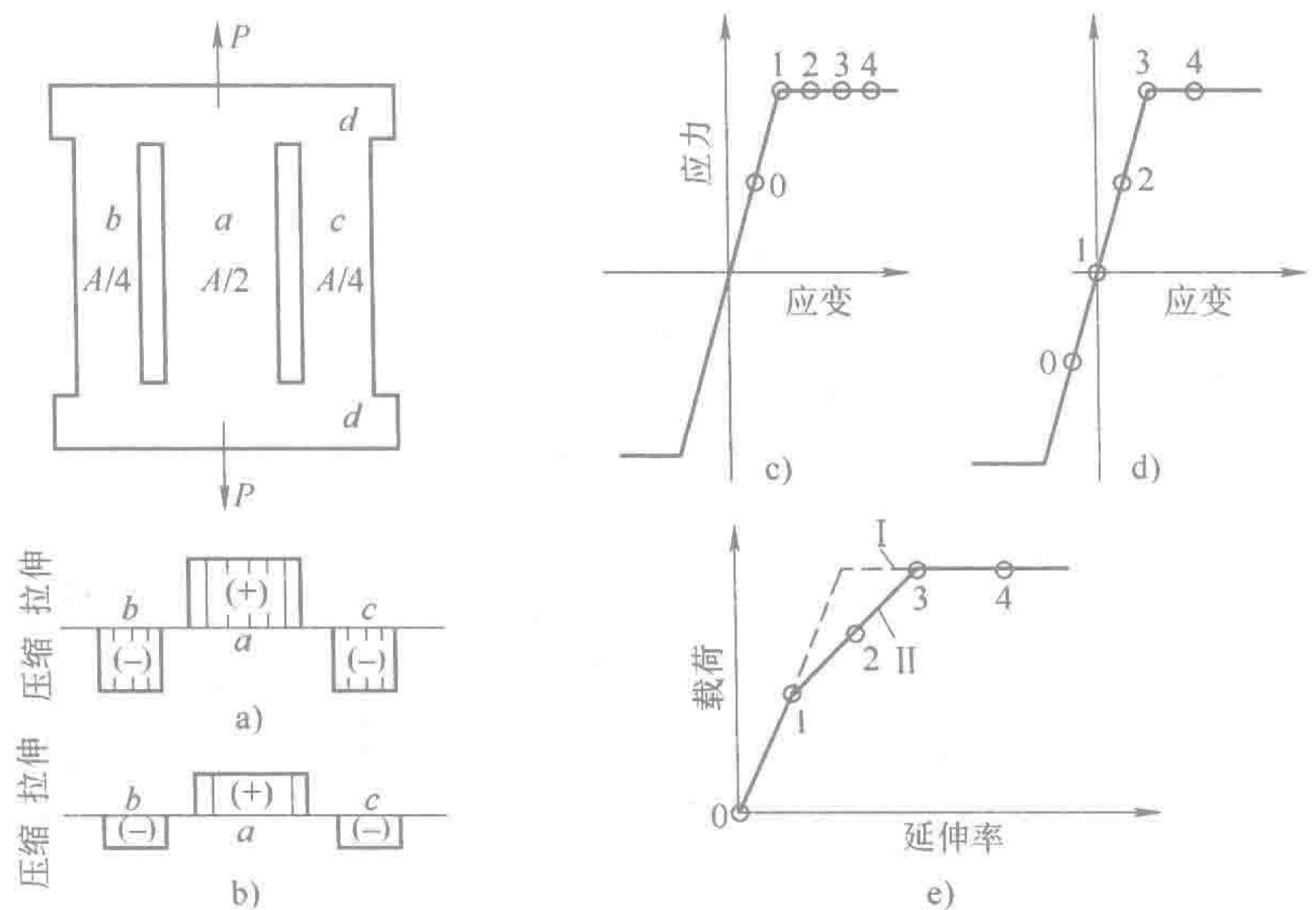

图1 外加载荷与残余应力的相互作用示意图

同样，硬度测试也会被残余应力“欺骗”。在进行压入硬度测试（如洛氏、布氏硬度）时，如果测试区域存在残余拉应力，材料会更容易产生塑性变形，压头可以更深地压入，从而测得一个偏低的硬度值。这可能会让质检人员误以为材料偏软或热处理不到位。相反，残余压应力则会轻微地提高硬度读数。这种现象提醒我们，不能孤立地看待硬度值，尤其是在焊接件或表面强化处理的零件上。

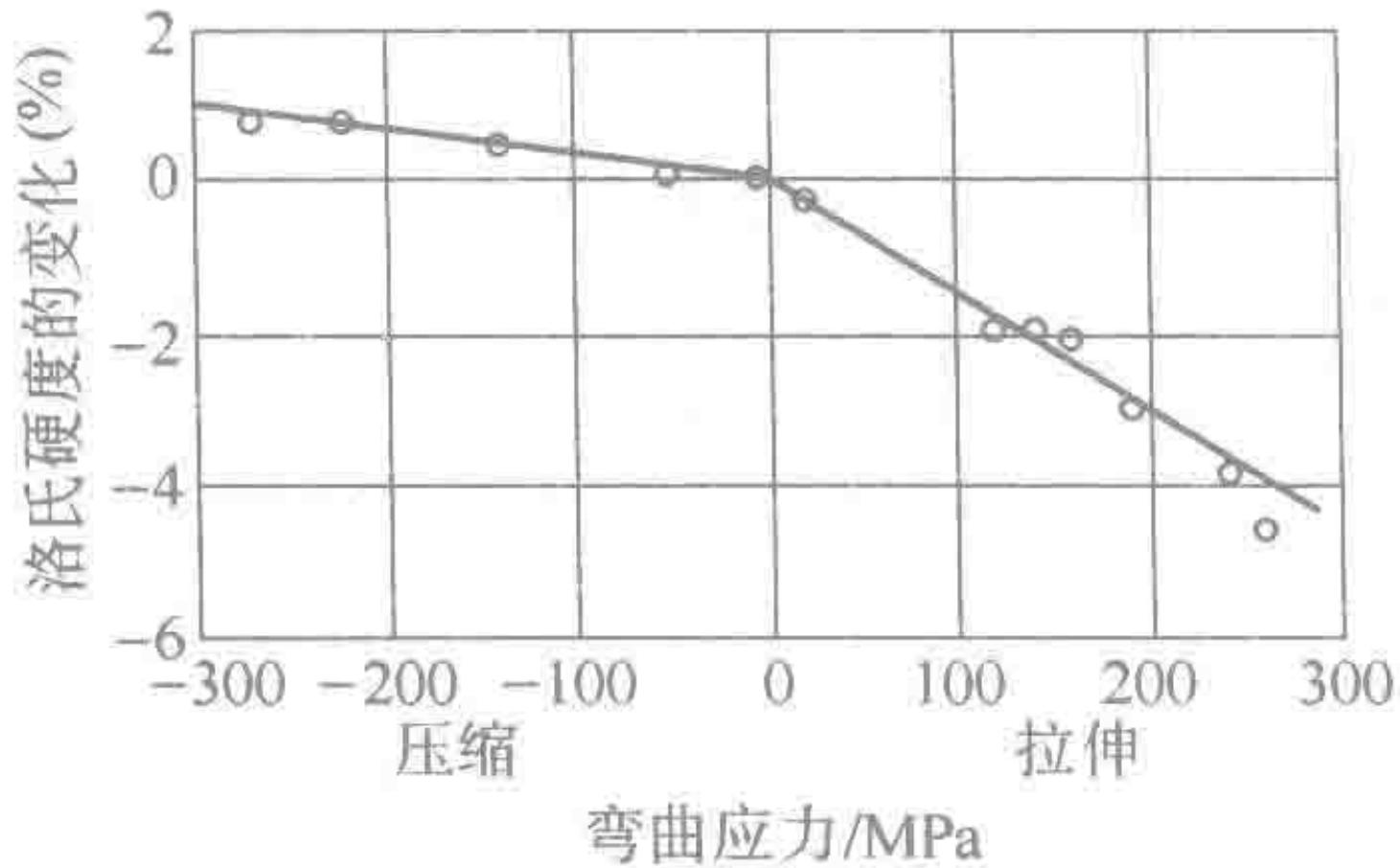

图2 残余应力对洛氏硬度测量值的影响

伪装二：被高估或低估的疲劳寿命

对于承受交变载荷的零件，残余应力的影响尤为致命。它直接关系到零件的疲劳寿命，是疲劳失效分析中绝不能忽视的因素。

• 残余拉应力：疲劳寿命的“剧毒”。疲劳裂纹通常在拉应力作用下萌生和扩展。如果零件表面存在残余拉应力，它就相当于一个“基础”应力，使得每一次外部拉伸载荷的峰值都更高，极大地加速了疲劳裂纹的萌生，从而显著降低零件的疲劳强度和寿命。
• 残余压应力：疲劳寿命的“补品”。相反，在零件表面引入有利的残余压应力，是现代工程中提高疲劳寿命的常用手段（如喷丸、滚压）。这个预置的压应力可以有效抵消外部施加的拉应力，使得裂纹难以萌生，从而大幅提高疲劳强度。

然而，其复杂性在于，残余应力的分布和稳定性会随着服役过程发生变化，这使得疲劳寿命的预测变得异常困难。

致命推手：残余应力如何加速灾难性失效模式

除了影响常规力学性能，残余应力在多种突发性、灾难性的失效模式中扮演着关键的“推手”角色。

脆性断裂与应力腐蚀的“最后一根稻草”

在低温环境、或存在应力腐蚀介质（如潮湿空气、海水、化学品）的工况下，残余拉应力的危害会被急剧放大。对于高强度钢、某些铝合金和不锈钢而言，即使外部工作应力远低于材料的屈服强度，但只要与足够高的残余拉应力叠加，就可能达到应力腐蚀开裂（SCC）或氢致开裂的临界应力，导致零件在毫无征兆的情况下发生突然断裂。许多焊接结构、压力容器的灾难性事故，其根源都追溯到了未被充分消除的残余拉应力。

超越表象：专业失效分析如何揪出“元凶”

残余应力的隐蔽性和复杂性决定了，仅凭经验判断或常规测试，很难准确评估其对产品可靠性的真实影响。当失效发生后，定位这个“隐形杀手”更是需要专业的知识和手段。

一个全面的失效分析流程，会综合运用X射线衍射（XRD）、盲孔法等多种应力测试技术，来定量表征零件关键部位的残余应力大小和分布。随后，将这些数据与断口形貌分析、金相组织检验和力学性能测试结果相结合，才能构建一个完整的证据链，准确还原失效的根本原因。当我们跳出单一的材料或工艺视角，从整个系统的应力状态来审视一次失效，根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品设计优化和工艺改进的根本性答案。
