齿轮失效分析：一个“合格”零件如何被“猪队友”拖垮？——揭秘驱动桥齿轮的连锁失效之谜

在重型工程机械领域，如振动压路机，其驱动桥齿轮承受着巨大的扭矩和冲击载荷，是决定整机可靠性的核心部件。一次意外的早期失效，不仅意味着高昂的维修成本，更可能导致整个工程项目的停滞。我们近期接触的一例失效分析案例，就完美诠释了机械系统中一个部件的缺陷，如何像推倒第一张多米诺骨牌，引发整个系统的连锁崩溃。这不仅仅是一个零件的损坏，更是一场关于“系统质量”与“个体质量”的深刻启示。

该案例涉及一台YZ10液压振动压路机，其驱动桥的弧齿准双曲面齿轮副在仅仅运行约400小时后便宣告失效，远低于设计寿命。这起典型的早期失效事故，其背后隐藏的真相远比表面看到的磨损和断裂要复杂得多。

表象之下：一对齿轮，两种“命运”

失效的齿轮副由一个主动齿轮和一个从动齿轮构成。宏观检查揭示了触目惊心的损坏场面：

• 主动齿轮：齿面严重磨损，齿顶甚至被磨成锋利的“刀刃状”，同时伴有4处深度几乎贯穿整个硬化层的大块剥落。
• 从动齿轮：损坏更为惨烈，硬化层在大部分区域被完全磨掉，齿顶金属连同部分心部材料一同消失，并出现了明显的断裂。

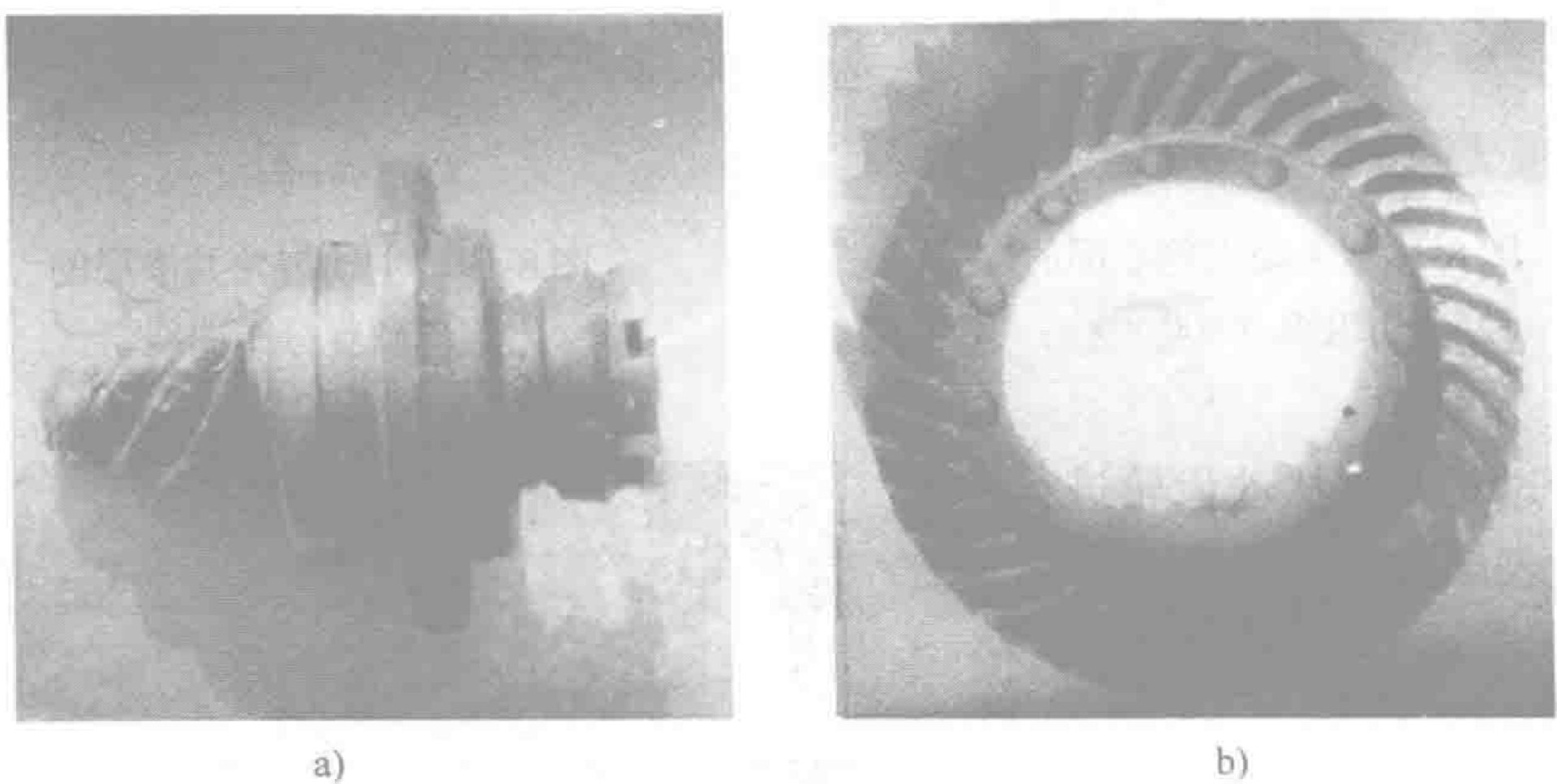

图1 失效齿轮副的宏观形貌

初步观察似乎将矛头同时指向了两个齿轮，但真正的“罪犯”往往隐藏在细节之中。要揭开谜底，我们必须深入到材料的微观世界。

关键线索：解剖“合格”与“不合格”的微观世界

通过一系列精密的材料检测，两个齿轮截然不同的“内在品质”被揭示出来，案情也随之明朗。

“模范生”的陷落：主动齿轮的被动失效

令人意外的是，对主动齿轮的检测结果显示，它几乎是一个“模范生”：

• 硬度达标：表层硬度约60HRC，心部硬度在36-38HRC之间，渗层深度约0.95-1.00mm，完全符合技术要求。
• 组织优良：其共渗层金相组织为理想的针状马氏体加少量残留奥氏体，心部为均匀的低碳马氏体，没有不良组织。
• 硬度梯度平缓：维氏硬度从表面到心部过渡平稳，形成了坚硬耐磨的表层和强韧心部的完美结合。

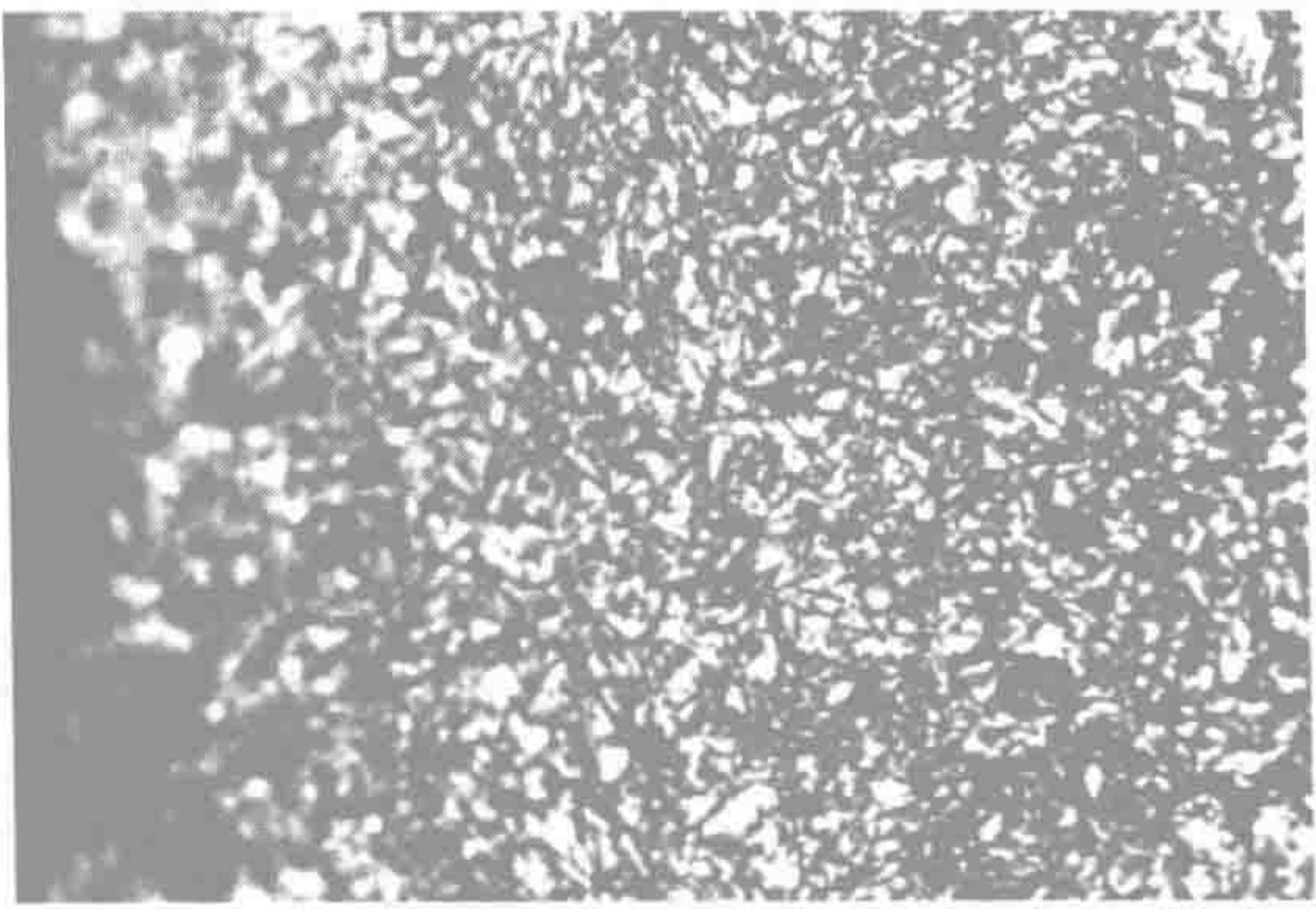

图2 主动齿轮优良的共渗层金相组织（400×）

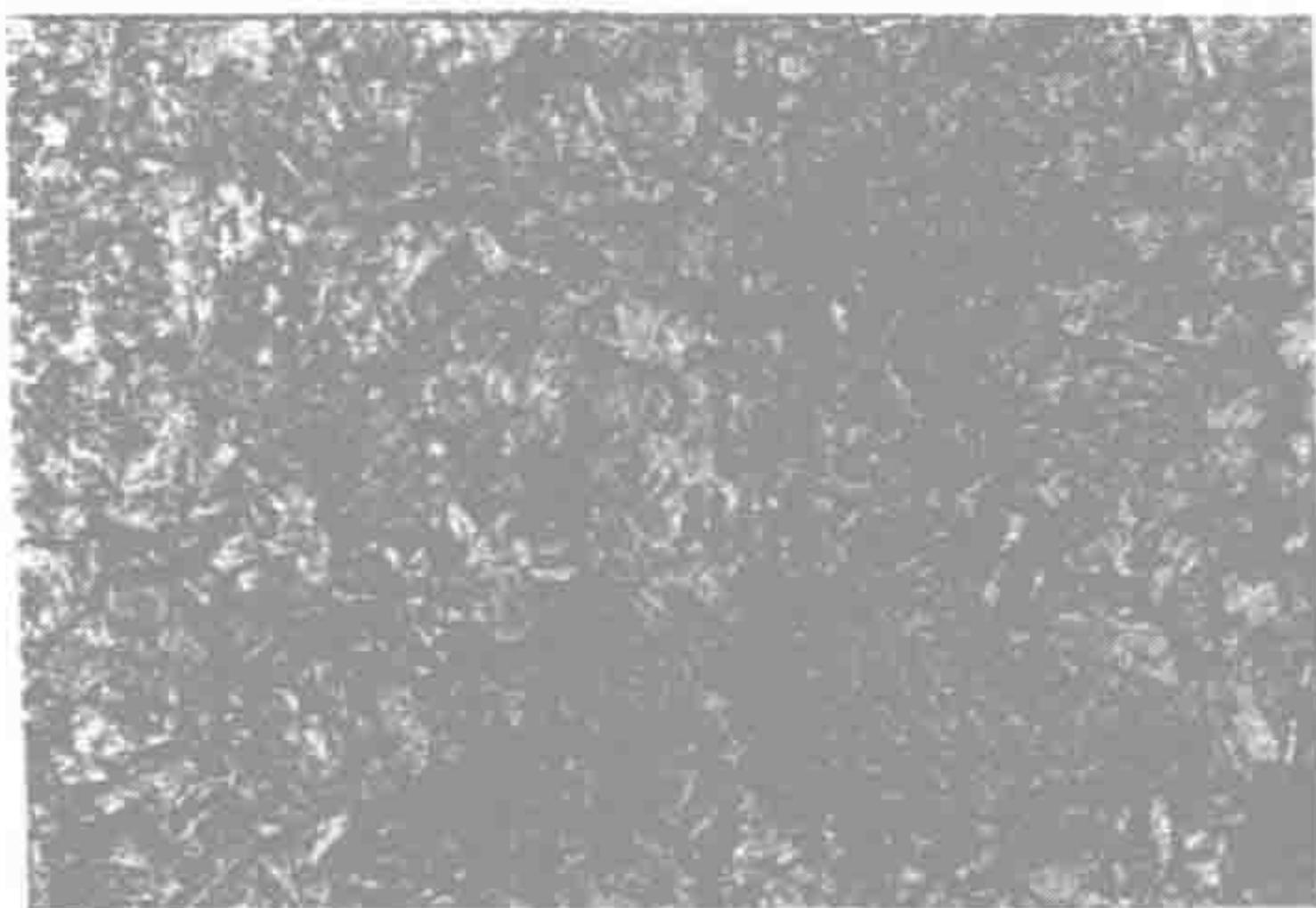

图3 主动齿轮心部理想的低碳马氏体组织（400×）

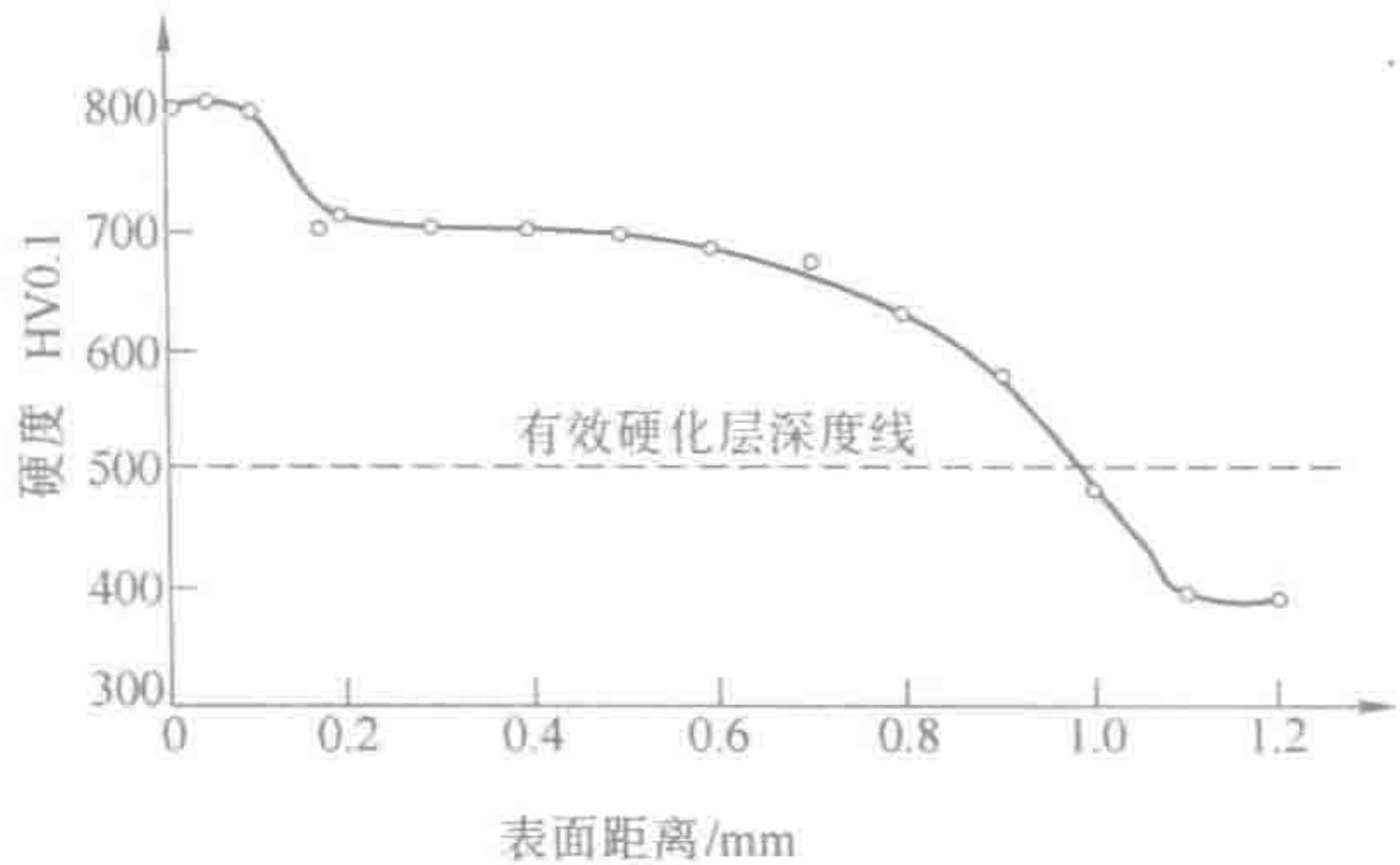

图4 主动齿轮平滑的硬度分布曲线

所有证据都表明，主动齿轮的热处理质量是过关的。那么，它为何会失效？答案就在它的啮合伙伴——从动齿轮身上。

罪魁祸首的自白：从动齿轮的“金玉其外，败絮其中”

与主动齿轮相反，从动齿轮的检测结果暴露了其致命缺陷：

• 心部硬度严重不足：心部硬度仅为28-29HRC，远低于35-42HRC的技术标准，这意味着其核心支撑能力严重不足。
• 金相组织恶劣：
  • 表层形成了厚达0.10mm以上、密集堆积的脆性碳氮化合物层。
  • 次表层几乎没有理想的针状马氏体，而是软弱的非马氏体组织。
  • 心部存在大量未溶的铁素体，这是导致心部硬度低、韧性差的直接原因。
• 硬度分布呈断崖式下跌：硬度曲线显示，在极薄的高硬度表层之下，硬度值突然暴跌，形成了一个极脆的“蛋壳”结构，缺乏必要的过渡层支撑。

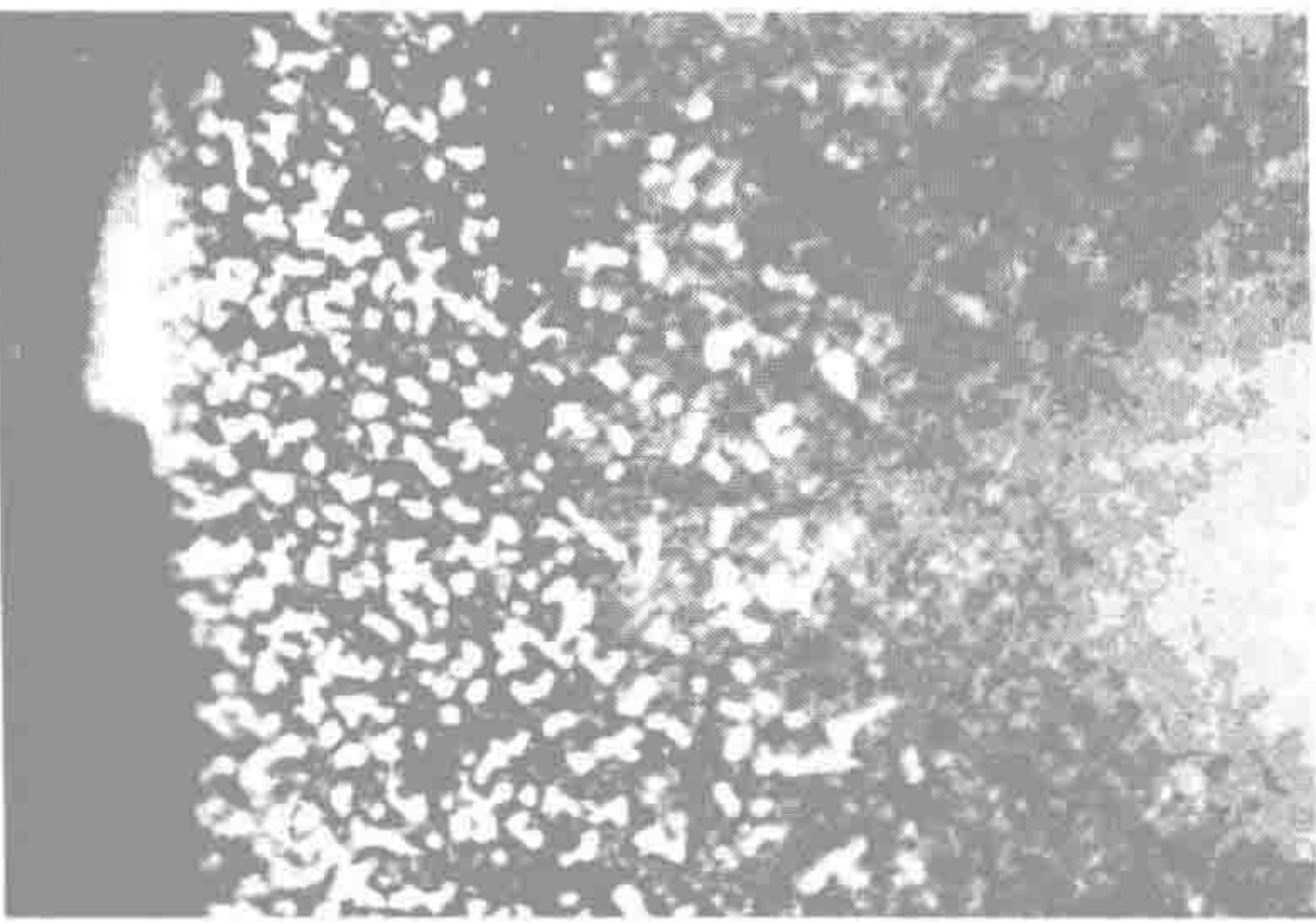

图5 从动齿轮表层堆积的脆性碳氮化合物（400×）

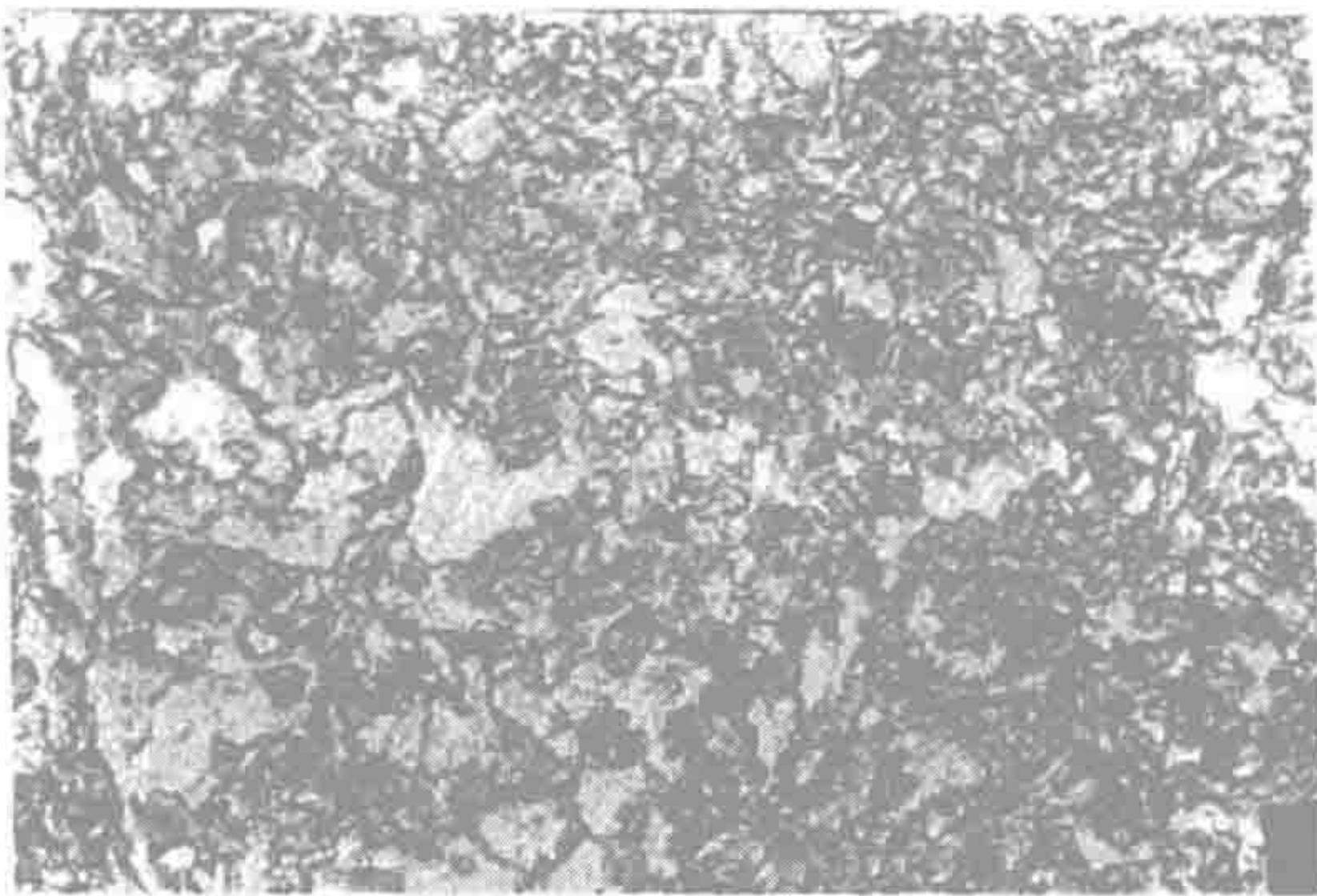

图6 从动齿轮心部存在大量软弱的铁素体（400×）

图7 从动齿轮断崖式的硬度分布曲线

至此，失效的链条清晰浮现：在重载工作下，从动齿轮那层脆而无支撑的碳氮化合物“外壳”率先剥落，暴露出其下软弱的基体。随后，基体金属发生灾难性的快速磨损。这不仅使从动齿轮自身报废，更破坏了与主动齿轮的正常啮合状态，导致冲击和应力集中。最终，即便质量合格的主动齿轮，也无法承受这种恶劣工况，其硬化层在巨大的局部应力下被成块剥落，造成了连锁失效。

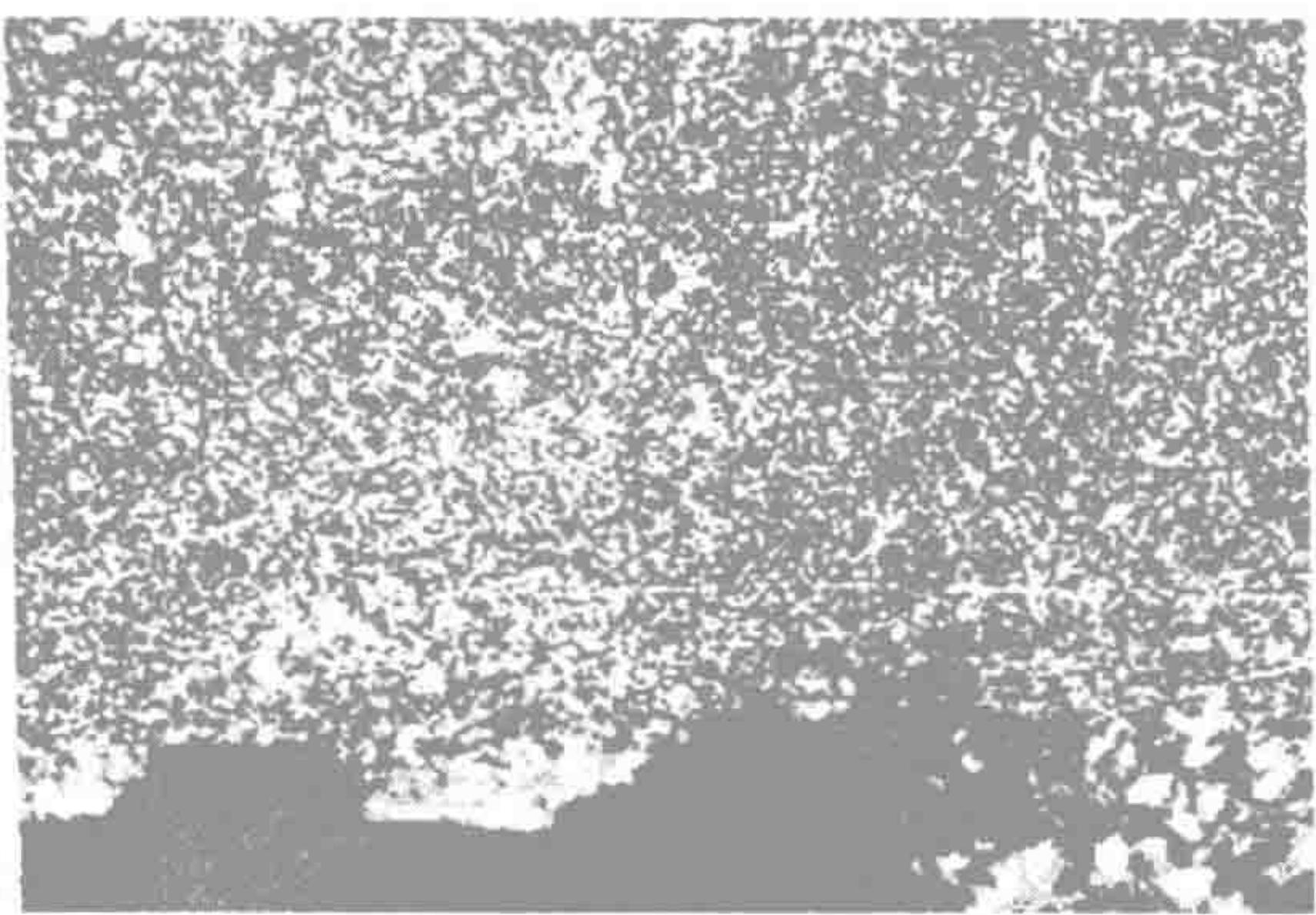

图8 从动齿轮表层脆性层剥落的微观形貌（400×）

追根溯源：热处理工艺中的“魔鬼细节”——一场全面的失效分析

是什么导致了从动齿轮如此糟糕的内在品质？根本原因指向了其热处理工艺中的一系列“魔鬼细节”。

中温碳氮共渗本是一种优秀的工艺，但对从动齿轮的执行却出现了严重偏差：

1. 共渗温度偏低：低于860°C的温度导致作为渗碳剂的煤油分解不完全，碳势不足，碳原子无法有效向内扩散，反而在表层堆积，形成了厚而脆的碳氮化合物层。
2. 淬火温度偏低：重新加热淬火时830°C的温度，不足以使心部组织完全奥氏体化，导致淬火后残留大量软弱的铁素体，造成心部硬度不达标。
3. 工艺过程中的脱碳：从共渗炉出炉后空冷，再到重新加热淬火的过程中，齿轮表层发生了脱碳，进一步削弱了次表层的强度，加剧了“蛋壳”效应。

这三大致命缺陷，共同铸就了从动齿轮的“败絮其中”，并最终点燃了整个齿轮副失效的导火索。

从诊断到预防：如何斩断失效多米诺骨牌？

基于上述深入的根本原因分析，一套旨在斩断失效链条的工艺优化措施被提出并实施：

1. 设备升级：采用可控气氛炉，实现对炉内碳势的精确控制，避免脱碳和碳化物堆积。
2. 参数优化：适当提高共渗和淬火温度（10-20°C），同时缩短保温时间，确保组织转变充分，同时控制热处理变形。
3. 介质管控：严格控制渗剂（煤油、液氨）的纯度和供给量，从源头保证化学反应的稳定性。
4. 渗层深度平衡：优化渗层深度，确保足够的接触疲劳强度的同时，避免因渗层过深导致的残余奥氏体增多和冲击韧性下降。

经过这些系统性的工艺改进，新生产的齿轮副经过了长达两年多的实际运行考验，再未出现类似的早期失效现象。这充分证明，只有通过科学严谨的失效分析，找到问题的真正根源，才能制定出有效的预防措施。

这个案例深刻地揭示了，在复杂的机械系统中，任何一个环节的疏忽都可能成为整个系统的阿喀琉斯之踵。当我们跳出单一的材料或工艺视角，从整个系统的力学传递和失效交互关系来审视问题，根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品迭代和质量提升的根本性答案。
