变废为宝：从窑具残次品到高性能堇青石-莫来石复合原料的技术实践

在陶瓷工业，特别是窑具制造领域，材料的热震稳定性是决定产品寿命与生产效率的核心命脉。为了对抗反复的急冷急热循环，行业一直在寻找低热膨胀系数的耐火材料。堇青石-莫来石质材料正是凭借其优异的抗热震性能，成为了该领域的主力军。

这两种关键矿物相——堇青石与莫来石，本身就具备极低的热膨胀特性。以莫来石为例，其在20~1000°C范围内的热膨胀系数α仅为5.3 × 10⁻⁶/°C，这一物理特性为开发高热震稳定性的耐火制品奠定了坚实的基础。国内对这类材料的研发和生产也早已铺开。

合成堇青石原料的生产基地已在江苏、河南等地建立，为了更好地服务于佛山等南方陶瓷核心市场，福建甚至建成了年产1.5万吨的专业工厂。而在莫来石方面，从低铝（Al₂O₃含量45%~60%）到高纯度的产品线也相当完备，产区遍布山西、内蒙、安徽、山东等地。特别值得一提的是，山西朔州利用煅烧煤矸石生产的M45牌号莫来石，其品质足以与国际同类产品对标。同时，利用南阳、邢台等地的蓝晶石资源合成M45、M60莫来石的技术路线也已进入产业化阶段。

然而，常规的合成原料路线之外，是否存在更具成本效益和环保价值的路径？

答案是肯定的。一个研发团队就将目光投向了陶瓷窑具制造过程中产生的残次品。他们创新性地将这种含有堇青石和莫来石的复合废料作为基础，与“三石”矿物（蓝晶石、硅线石、红柱石）进行搭配，成功研制出能够经受30至100次以上热震循环的高性能耐火砖。

这种复合料源自北京创导陶瓷公司的窑具废品，经过专业的分级、拣选和加工后，其内部原有的堇青石与莫来石优良特性得以完整保留。这不仅实现了工业废料的再生利用，更开辟了一条获取高性能原料的新途径，可谓一举多得。

要评估这种再生复合料的真实水平，必须深入其理化指标。

表1：北京创导陶瓷公司堇青石-莫来石再生复合原料理化指标

注：粒度规格可根据需求商议。

数据不会说谎。这份指标中最亮眼的无疑是热膨胀系数，其(2.3~2.9) × 10⁻⁶·°C⁻¹的数值甚至优于单一的莫来石，这直接解释了其卓越的抗热震性能。Al₂O₃、SiO₂和MgO的含量配比，确保了堇青石（40%~55%）和莫来石（30%~45%）这两大核心功能相的生成。同时，25%~30%的显气孔率有助于缓冲热应力，进一步提升材料的抗热震断裂能力。要确保每一批再生料都稳定地处于这个性能区间，对原料的相组成分析、化学成分检测和热物理性能测试提出了极高的要求。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料理化性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

除了宏观数据，微观结构更能揭示材料的性能本源。

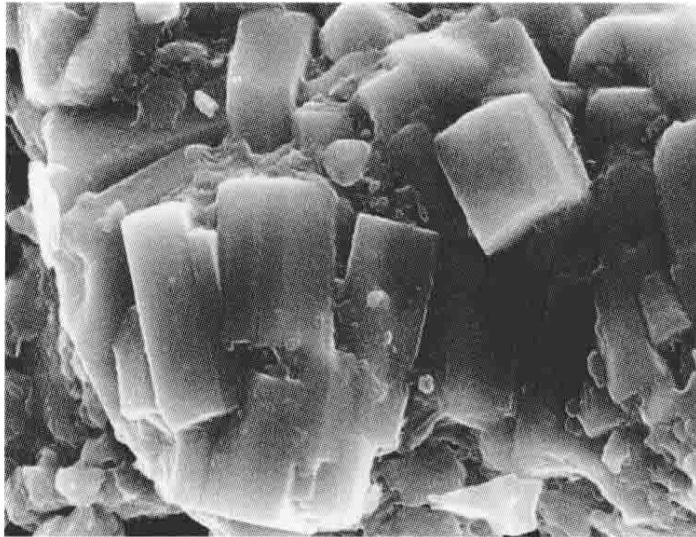

图1：该低膨胀复合原料中的柱状堇青石结晶形态

上图清晰地展示了材料内部发育良好的柱状堇青石结晶。这种形态的晶体在材料基体中交错搭接，形成一个坚固的骨架结构，有效抑制了微裂纹的扩展，这是材料高强度和高韧性的微观保障。

综合来看，从窑具废品中再生而来的堇青石-莫来石复合料，并非性能上的妥协，而是一种经过验证的高性能、高性价比且环境友好的解决方案。它证明了在材料科学领域，创新的视角往往能将所谓的“废料”转化为宝贵的战略资源。
