解构堇青石：从理化指标看材料选型与品控核心

在耐火材料与特种陶瓷领域，堇青石（Cordierite）凭借其极低的热膨胀系数，成为抗热震稳定性的代名词。然而，并非所有堇青石都能胜任严苛的应用环境。从窑具到电子基板，不同场景对材料的纯度、密度和微观结构提出了截然不同的要求。那么，如何通过解读理化指标，精准锁定最适合目标应用的堇青石原料？

这不仅仅是看懂数据，更是洞察成分、工艺与最终性能之间内在关联的过程。

国产堇青石熟料性能概览

不同产地的堇青石原料，其化学成分和物理性能存在天然的差异。这直接影响了其作为工业原料的稳定性和适用范围。下表列举了国内部分产地堇青石熟料的典型理化指标，可以看作是选材的基线参考。

表1 堇青石熟料的理化指标

从表1的数据不难看出，即便是同一矿物，不同来源的原料在主量成分（如Al₂O₃）和杂质含量（如Fe₂O₃、CaO）上波动较大。这种不确定性对于追求高一致性和高性能的现代工业生产而言，是一个必须解决的挑战。因此，通过精确配方和可控工艺合成高纯度、性能稳定的堇青石，成为行业发展的必然路径。

合成堇青石：迈向高性能应用的精细化分级

合成法为堇青石的性能定制提供了可能。以国内主要的合成堇青石生产商之一——福建漳州市红兴新型材料有限公司（佛山三水山摩子公司）为例，其产品线清晰地展示了如何通过调整工艺参数，实现材料性能的分级，以满足从通用到尖端的不同应用需求。

表2 漳州红兴公司合成堇青石性能技术指标

对比这三个牌号，一条清晰的性能提升路径浮现出来：

• 从FHJQS-1到FHJQS-3，纯度在不断提升。 核心指标是堇青石相含量的逐步提高（92% → 95% → 97%）和杂质氧化铁（Fe₂O₃）的降低。这对于需要颜色洁白、电绝缘性高的应用至关重要。
• 材料的致密化程度显著增强。 体积密度从1.80 g/cm³升至1.90 g/cm³，而显气孔率则从15%大幅降至7%。这意味着材料的机械强度和耐侵蚀性得到改善，使其能够胜任窑具等承重和耐火的应用场景。
• 核心性能——低热膨胀性得到优化。 线膨胀系数随着堇青石含量的增加而降低，从2.5×10^-6/°C^-1降至2.0×10^-6/°C^-1。这细微的差异，在电子陶瓷等对尺寸精度和热稳定性要求极高的领域，是决定产品成败的关键。

这种性能的梯度分布，本质上是为下游应用提供了一份选型指南。从通用的低膨胀陶瓷，到对致密性有要求的窑具，再到对纯度和热稳定性极为苛刻的电子陶瓷，每一步性能的提升都对应着更高的应用价值。而这一切的基础，是对化学成分、烧结工艺和相组成的精确控制。要验证原料是否达到如此精细的指标，离不开专业、可靠的检测分析。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测堇青石理化指标，央企背景，可靠准确。欢迎沟通交流，电话19939716636

形态多样性与应用灵活性

除了内在的理化性能，原料的物理形态同样是工艺适配性的重要一环。专业的供应商通常能提供多种形态的熟料，以匹配不同的成型和烧结工艺。

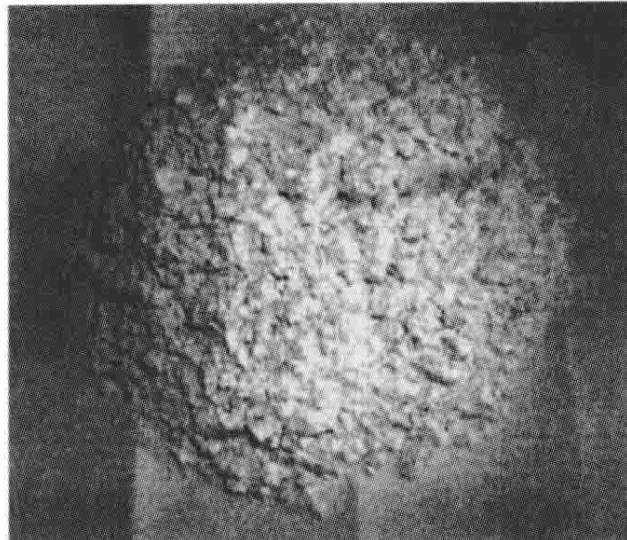

图1 漳州市红兴公司堇青石熟料砂

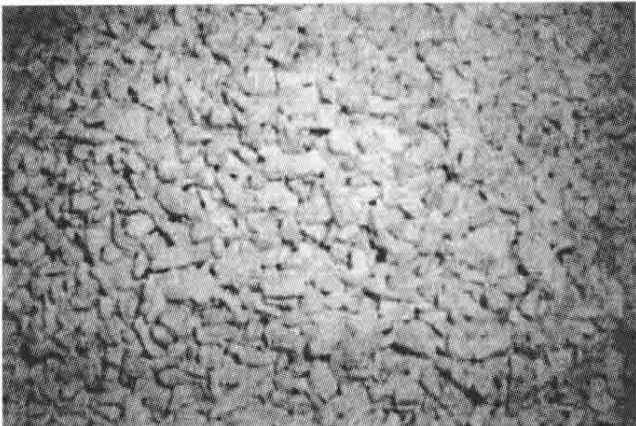

图2 漳州市红兴公司堇青石熟料细粉

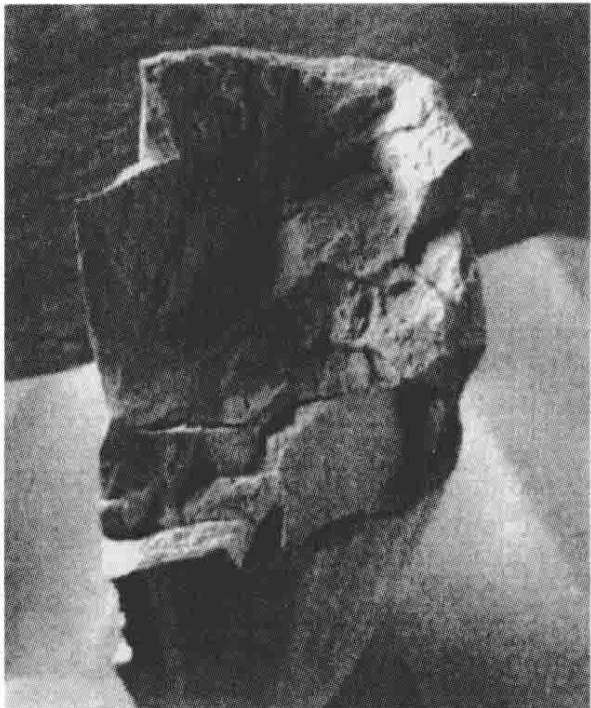

图3 漳州市红兴公司合成堇青石熟料块

从用于浇注料或压制成型的熟料砂（图1），到适用于注浆或精细配料的细粉（图2），再到便于破碎和研磨的熟料块（图3），多样的形态选择，以及按需加工粒度和包装的能力，极大地提升了材料在实际生产中的灵活性。

从产地各异的天然料到指标精严的合成料，堇青石的演进之路，本质上是工业界对材料性能“确定性”的极致追求。对于研发和品控人员而言，深刻理解这些理化指标背后的逻辑，是驾驭这种高性能材料、实现产品创新的第一步。
