镁橄榄石砖性能的密码：解密MgO-SiO₂相图中的“优等生”与“问题组分”

在高温工业的严苛环境下，耐火材料的选择与性能控制是决定生产线稳定与否的命脉。镁硅质耐火材料，特别是镁橄榄石砖，因其独特的性能而在玻璃窑蓄热室、钢包等关键部位扮演着重要角色。然而，其优异性能的发挥，并非理所当然，而是源于对原料物相的精准调控。这背后的核心科学，就藏在一张看似简单的MgO-SiO₂二元系相图中。

镁硅质材料家族：一个微妙的平衡

镁硅质耐火材料体系主要包含两大分支：

• 镁硅砖：其骨架由方镁石（MgO）构成，而镁橄榄石（2MgO·SiO₂）则作为结合相存在。
• 镁橄榄石砖：恰恰相反，它以镁橄榄石为主晶相，辅以镁铁矿等作为结合相。

尽管都属于镁硅体系，但主晶相的差异决定了它们各自的应用场景和性能极限。本文将聚焦于镁橄榄石砖，探究其性能背后的原料科学。

MgO-SiO₂相图：两种化合物的“命运”分野

要理解镁橄榄石砖，就必须深入解读其“基因图谱”——MgO-SiO₂二元系相图。这张图揭示了氧化镁（MgO）与二氧化硅（SiO₂）在高温下相互作用生成的两种关键化合物，它们的性质截然不同，直接决定了最终产品的成败。

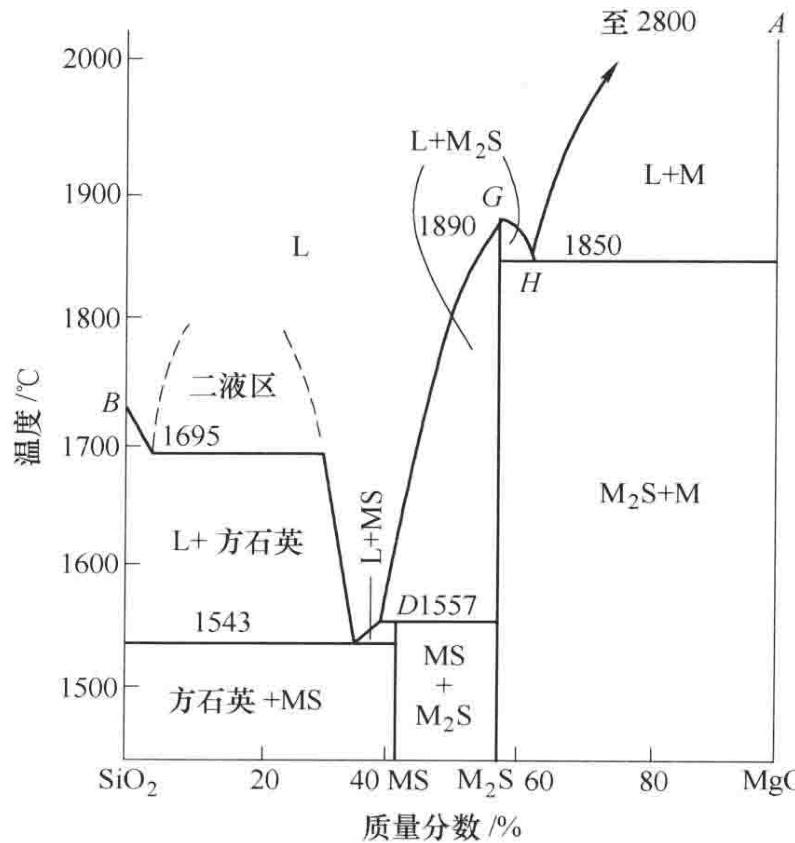

图1 MgO-SiO₂二元系相图

1. 镁橄榄石 (2MgO·SiO₂, 简写M₂S)：体系中的“优等生”

相图显示，镁橄榄石是一种一致熔融化合物，其熔点高达1890°C。这意味着它在熔点以下都保持着稳定的晶体结构，直到熔点才直接转变为液相。这种高温稳定性正是耐火材料所追求的理想特质。以M₂S为主晶相的材料，自然继承了这种“硬骨头”基因。

2. 斜顽辉石 (MgO·SiO₂, 简写MS)：需要规避的“问题组分”

与镁橄榄石形成鲜明对比的是斜顽辉石。它是一种不一致熔融化合物，在1557°C时便会发生熔解分解，提前生成液相和固相方镁石。在高温应用中，液相的过早出现是灾难性的，它会显著降低材料的荷重软化温度，导致结构在高温和负载下过早失效。因此，在镁橄榄石砖的生产中，斜顽辉石被视为必须严格控制甚至清除的有害组分。

那么，如何在生产实践中确保“优等生”M₂S的生成，同时抑制“问题组分”MS的形成？答案在于原料配比。通过在配料中有意识地加入过量的MgO（通常以镁砂或镁砂粉的形式），可以促使体系中的SiO₂优先与足量的MgO反应，生成热力学上更稳定的高熔点相M₂S，从而“架空”低熔点相MS的形成条件。

要精确控制最终产品中M₂S与MS的相对含量，确保斜顽辉石这一有害相被有效抑制，离不开对原料及烧成品的物相定量分析。这不仅是研发阶段的必要工作，更是生产过程中实现稳定质量控制的关键环节。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

性能优势的来源

正是由于主晶相镁橄榄石的优异特性，以及对低熔点相的有效控制，镁橄榄石砖才得以展现出一系列卓越的高温性能：

• 高荷重软化温度：其荷重软化开始点通常在1580~1650°C之间，远高于斜顽辉石的分解温度，确保了在高温承载下的结构稳定性。
• 优良的耐火度：得益于M₂S高达1890°C的熔点，材料整体耐火度极高。
• 出色的抗侵蚀性：对碱性渣和熔融的铁氧化物表现出很强的抵抗能力，使其成为应对复杂化学侵蚀环境的理想选择。

这种性能组合，使得镁橄榄石砖在冶金和建材等领域找到了用武之地，成为一种可靠且高效的高温解决方案。归根结底，这一切都始于对相图的深刻理解和对物相生成的精准控制。
