不止于坚硬：深入剖析镁铝尖晶石的结构与性能奥秘

在高温工业领域，尤其是耐火材料的研发与应用中，镁铝尖晶石（MgAl₂O₄）是一个无法绕开的名字。它不仅是自然界中的一种矿物，更是现代高性能材料科学中的明星分子。但它的优异性能究竟源于何处？答案深藏于其精巧而稳固的原子级结构之中。

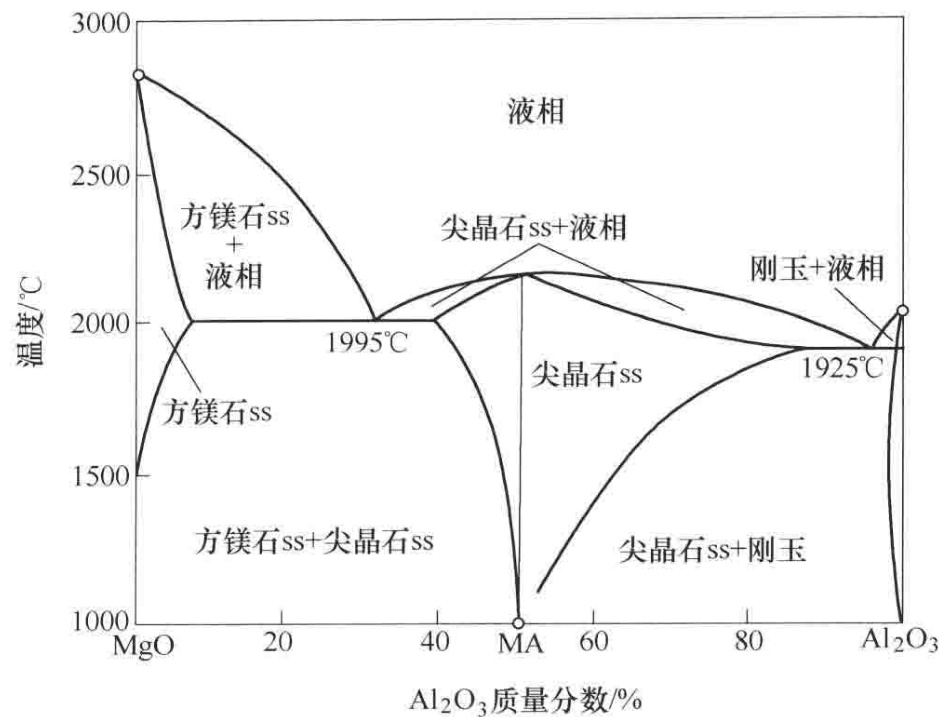

图1 MgO-Al₂O₃二元系相图

一、晶体结构的精妙构筑

要理解镁铝尖晶石的性能，必须从其晶体结构入手。其基础是一个由氧离子（O^2-）构成的、作立方最紧密堆积（FCC）的阴离子骨架。在这个骨架中，会自然形成两种类型的空隙：四面体空隙和八面体空隙。

在一个晶胞（可写作 Mg₈Al₁₆O₃₂）内，包含32个氧离子，这会形成64个四面体空隙和32个八面体空隙。镁铝尖晶石的独特性在于阳离子（Mg²⁺ 和 Al³⁺）如何“择优”填充这些空隙：

• 镁离子（Mg²⁺）：选择进入四面体空隙。但并非全部填充，仅占据了其中1/8的位置（即8个四面体空隙），形成配位数为4的[MgO₄]四面体。
• 铝离子（Al³⁺）：选择进入八面体空隙。同样是部分填充，占据了其中1/2的位置（即16个八面体空隙），形成配位数为6的[AlO₆]八面体。

这种[MgO₄]四面体与[AlO₆]八面体通过共用顶点和棱的方式，交织成一个三维的、等轴的格架结构。每个氧离子都同时与一个Mg²⁺和三个Al³⁺相连，力系高度均衡。

有趣的是，如果阳离子的占位发生“错位”——即二价阳离子（A）与一半的三价阳离子（B）交换位置，占据八面体空隙，而另一半三价阳离子占据四面体空隙，就会形成一种称为反尖晶石的结构。磁铁矿（Fe₃O₄）就是典型的例子，这种结构是构建许多重要氧化物磁性材料的基础。

二、结构稳定性：离子键与静电键强度的视角

尖晶石结构的“牢固”并非虚言，它有坚实的理论支撑。在结构中，Mg-O键和Al-O键均为强离子键，键能巨大。更关键的是，其静电键强度（s）——定义为阳离子电荷除以其配位数——达到了完美的平衡：

• [MgO₄]四面体中的静电键强度 s = 2 / 4 = 1/2
• [AlO₆]八面体中的静电键强度 s = 3 / 6 = 1/2

完全相等的静电键强度意味着内部应力分布均匀，结构对称且稳定，宏观上表现为材料不易被破坏，没有解理面，并常常呈现出完好的八面体晶形。

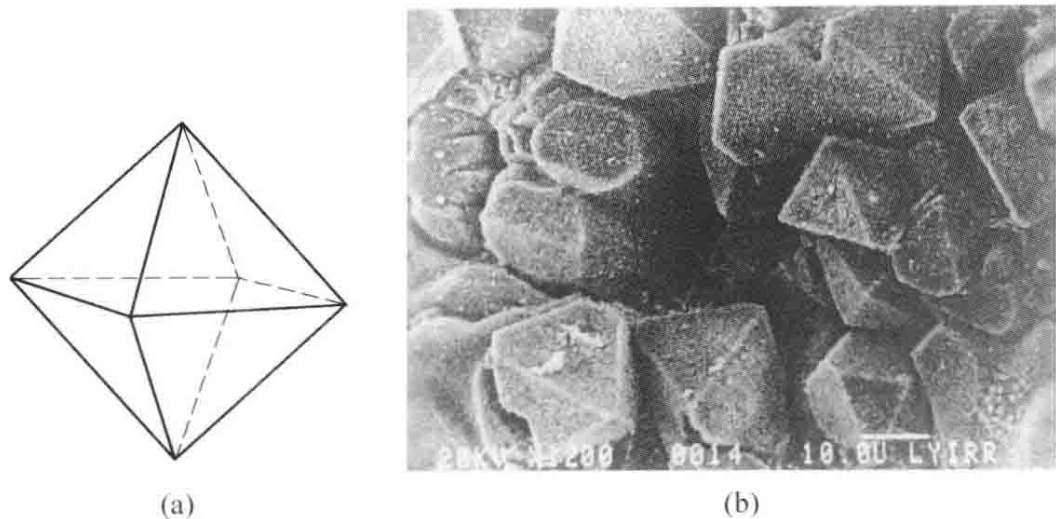

图2 尖晶石晶体形态 (a) 常见八面体晶形；(b) 扫描电镜下的八面体微观形貌

三、从结构到性能：高温应用的理想选择

这种稳固的微观结构直接赋予了镁铝尖晶石一系列出色的宏观物理和化学性质，使其成为严苛工况下的理想材料。

1. 卓越的物理与热学性能

• 高熔点与高硬度：强大的离子键使其熔点高达2135°C，莫氏硬度在7.5-8之间。即便是与方镁石（MgO）形成的低共熔点，也高达2035°C。
• 低且各向同性的热膨胀：作为等轴晶系，其热学性质在所有方向上都是一致的。其热膨胀系数相当小（在100-900°C范围内，α ≈ 8.9 × 10^-6 /°C）。这一特性对于提高材料的热震稳定性至关重要。在以尖晶石为基质的镁铝砖中，当温度骤变时，较小的膨胀/收缩能显著降低内部应力，使砖体不易开裂。
• 高化学稳定性：尖晶石结构致密，能有效抵抗碱性熔渣和熔融金属的侵蚀，但在酸性熔渣面前则表现稍差。

2. 与铁氧化物的低反应性

在炼钢等应用中，耐火材料与铁氧化物（如磁铁矿Fe₃O₄）的反应是一个关键的失效机制。含铬尖晶石在高温下与磁铁矿接触会形成固溶体，并伴随显著的体积膨胀，导致结构破坏。相比之下，镁铝尖晶石则稳定得多。

下表清晰地展示了这种差异：

表1：不同尖晶石与磁铁矿加热时的最高线膨胀率对比

数据表明，镁铝尖晶石的线膨胀率远低于含铬尖晶石，这意味着它在富铁环境中具有更好的体积稳定性。

3. 对耐火材料性能的决定性影响

在镁质耐火材料中，引入尖晶石作为结合相（基质），是提升材料性能的经典手段。镁铝砖的高温荷重软化温度（通常不低于1550-1580°C）之所以优于普通镁砖（1550°C以下），其根本原因就在于由尖晶石构成的基质，在高温下提供了更强的骨架支撑和抗蠕变能力。

精确控制材料中尖晶石的相含量、晶粒尺寸和分布，是优化最终产品性能的核心。这不仅需要高超的生产工艺，更依赖于精准的物相分析和性能检测。因此，要获得信噪比高、结果可靠的图谱和数据，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料性能检测、尖晶石物相分析等。央企背景，可靠准确。欢迎沟通交流，电话19939716636

四、横向比较：尖晶石在氧化物家族中的定位

为了更直观地理解镁铝尖晶石的特性，下表将其与几种常见的高温氧化物进行了对比。

表2：尖晶石与其他氧化物关键特性比较

从表中可以看出，镁铝尖晶石在硬度、熔点和化学稳定性方面均表现优异，其热膨胀系数介于刚玉和方镁石之间，这种“中庸之道”恰恰是其作为复合材料中关键组元，用于调和不同主晶相之间热膨胀失配的价值所在。

综上，镁铝尖晶石凭借其独特的晶体结构，实现了力学、热学及化学稳定性的完美平衡，使其在耐火材料、陶瓷以及其他高技术领域中扮演着不可或缺的角色。理解其结构-性能关系，是开发下一代高性能材料的关键。
