解密合成镁质白云石砂：从化学成分到微观结构的性能密码

在高性能耐火材料领域，合成镁质白云石砂的品质直接决定了最终制品（如转炉炉衬）的使用寿命与稳定性。其优异性能并非偶然，而是源于对其理化性质，特别是化学成分与微观结构的深度理解和精确调控。

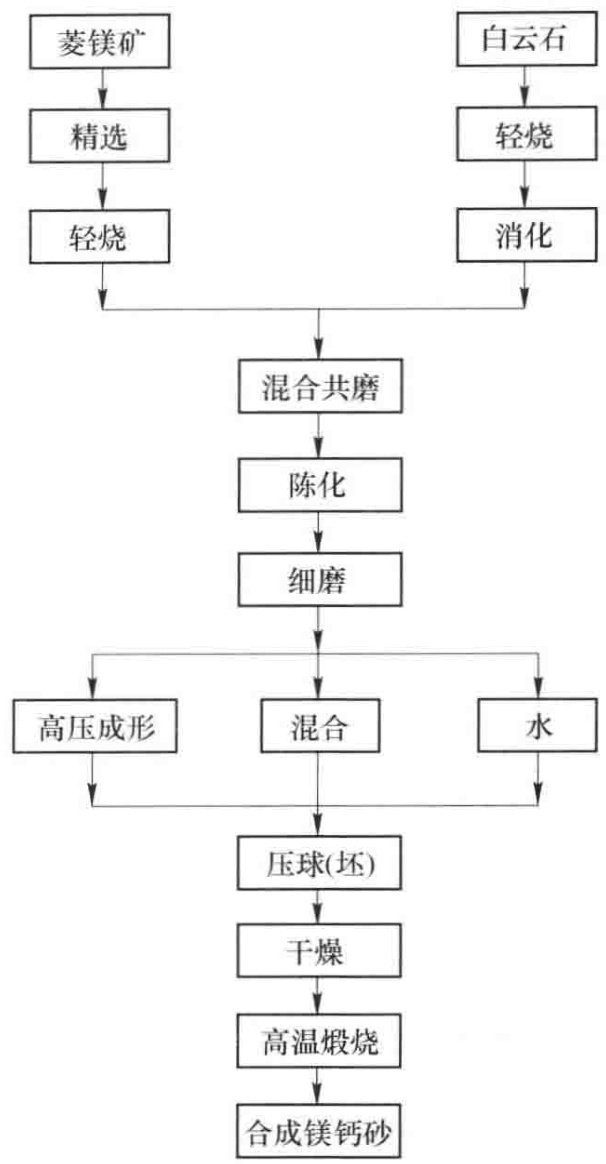

图1 合成镁质白云石砂工艺流程示意

核心理化指标：一个行业基准的形成

要评价合成镁质白云石砂的优劣，我们首先需要一个量化的基准。下表整合了国内外代表性研究单位及生产商的产品数据，勾勒出了高品质合成砂的轮廓。

表1 合成镁质白云石砂典型理化指标

从数据中不难看出一个清晰的趋势：高品质的合成镁质白云石砂，其化学成分高度集中。MgO含量普遍稳定在75%左右，CaO含量则控制在20%～25%的区间。两者之和（MgO+CaO）轻松超过95%，这意味着主成分纯度极高。杂质总量通常被严格限制在3.5%以下。若采用浮选镁精矿这类高纯度原料，杂质总量甚至可以被压低至2%左右，为材料的最终性能奠定了坚实的基础。

致密化的微观机理：为何MgO/CaO比如此关键？

那么，这个75% MgO / 25% CaO的配比是经验之谈，还是背后有更深层的物理化学原理支撑？答案指向了材料的微观结构与致密化过程。

这背后其实是晶体堆积理论的巧妙应用。在理想的球体最紧密堆积模型（如六方或立方最紧密堆积）中，空间利用率的理论极限是74.05%。在合成镁质白云石砂的烧结过程中，发生的情况与此高度相似：尺寸较大的方镁石（MgO）晶粒首先形成一个骨架结构，而尺寸相对细小的石灰（CaO）晶粒则恰好填充到这些方镁石晶粒之间的空隙中。

这种“大晶粒为骨、小晶粒为肉”的填充模式，在微观尺度上实现了空间的最大化利用，从而宏观上表现为极高的体积密度（普遍>3.30 g/cm^-3）和极低的气孔率。因此，将MgO与CaO的比例控制在约3:1，并非随意为之，而是实现材料高度致密化的最优解。本质上，这是一种通过精妙的物相配比，在微观尺度上实现结构最优化和缺陷最小化的材料设计思路。

工艺路线与性能调控：烧结法与电熔法的差异

当然，具体的MgO/CaO比值并非一成不变，而是可以根据下游应用的需求进行灵活调整。不同的生产工艺也会赋予材料不同的特性。

表2 某公司不同竖窑烧结镁钙砂理化指标对比

表2的数据揭示了一个关键的生产痛点。当CaO含量被大幅提高到56.95%时，虽然仍是镁钙砂，但其粉化率飙升至82.48%。这是因为过量的CaO以游离态存在，极易与空气中的水分反应（水化），导致材料结构破坏、强度下降，最终变为粉末。这充分说明，精确控制化学成分，并对成品进行严格的物相分析和性能检测，对于确保产品质量至关重要。

要获得成分、物相、密度、气孔率等一系列可靠的数据，对检测设备、制样过程和分析方法都有极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料理化性能央企背景，可靠准确。欢迎沟通交流，电话19939716636

除了烧结法，电熔法是制备高品质镁钙材料的另一条重要技术路线，它能提供更宽的成分调整范围和更致密的结构。

表3 电熔镁钙材料（砂）理化指标

电熔法生产的镁钙砂，其MgO含量可在60%到88%之间大幅调整，CaO含量相应地在10%到50%之间变化。这种灵活性使得产品能够精准匹配各种复杂苛刻的使用环境。更重要的是，电熔工艺可以实现更高的烧结温度和更致密的晶体结构，其体积密度要求也更高，通常需要达到3.5 g/cm^-3以上，代表了这类材料的顶级性能水准。
