不止于高纯：深度解析电熔镁砂的微观结构与性能优势

在高端耐火材料领域，提及镁质原料，电熔镁砂无疑是金字塔尖的存在。它并非简单通过煅烧（烧结）提纯，而是采用一种更为极致的工艺——电弧炉熔炼。那么，这种耗能巨大的熔炼过程，究竟赋予了电熔镁砂哪些无可替代的性能，使其成为苛刻工况下的首选？答案，藏在它的化学纯度与微观结构之中。

电熔镁砂的起点可以是菱镁矿，也可以是预先处理过的烧结镁砂。核心工艺是将原料置于电弧炉中，在数千度高温下彻底熔融。这个过程不仅是一次物理上的相变，更是一场深度的化学纯化。绝大部分杂质在此过程中被分离或挥发，使得最终产物的主矿物——方镁石（Periclase）——的纯度与结晶度都达到了新的高度。

与常规烧结镁砂相比，电熔镁砂的化学成分差异是其性能优势的直接体现。以中国“镁都”辽宁营口的典型产品为例，其化学成分揭示了这一本质区别。

表1 我国营口地区电熔镁砂典型化学成分

数据清晰地表明，电熔镁砂的MgO含量极高，普遍超过96%，甚至97%，而SiO₂、Al₂O₃、FeO等杂质含量则被控制在极低水平。更高的真比重（通常在3.56以上）也从侧面印证了其致密的物相结构。在生产实践中，对原料的质量控制极为严格，例如，对混入的欠烧品和杂质含量有明确的上限（通常不超过2-3%），以确保最终产品性能的稳定性。

然而，化学成分上的“干净”只是故事的一半。电熔工艺带来的真正颠覆，体现在其独特的显微结构上。

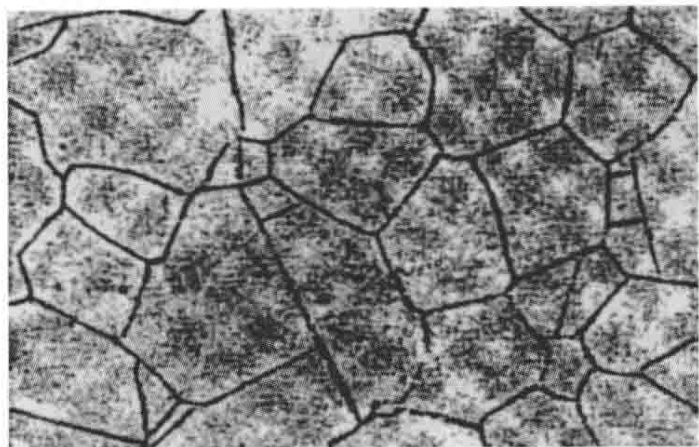

图1 电熔镁砂的典型显微结构

上图直观地展示了电熔镁砂的微观形貌。与烧结镁砂中细小的晶粒和普遍存在的硅酸盐结合相不同，电熔镁砂的方镁石晶粒异常粗大，尺寸往往超过80 μm。这是因为晶体直接从熔融态缓慢冷却结晶，拥有充分的生长空间。更关键的是，这些粗大的方镁石晶体之间形成了高度的“直接接触”（Direct Bonding）。低含量的杂质相（主要是硅酸盐）无法形成连续的网络，而是以孤立的岛状形式分布在晶界或晶内。

这种粗大晶粒与直接键合的结构，使得方镁石本身固有的优异性能——如高达2800°C的熔点和出色的抗水化能力——得以淋漓尽致地发挥，而不会被脆弱的低熔点晶界相所拖累。正是这种从熔体中野蛮生长的粗大晶粒与高度直接键合，构成了电熔镁砂优异性能的微观基石。

要确保每一批次的电熔镁砂都具备如此优越的性能，精确的质量控制是不可或缺的环节。从化学成分的精准滴定到显微结构的量化分析，都需要专业的检测手段来验证。这不仅是确保产品符合MS-91、MS-89等高等级牌号标准的前提，更是下游应用性能稳定的根本保障。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测电熔镁砂成分物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636
