不止看MgO含量：深度解析80烧结镁砂的性能分野与品控关键

在耐火材料领域，提及“80烧结镁砂”，似乎是一个明确的品类。然而，在实际采购和应用中，工程师们常常会发现，同样标称MgO含量在80%左右的原料，其最终在窑炉中的服役表现却可能天差地别。这种性能上的不确定性，根源在于对“品位”的理解，远不止一个单一的MgO指标那么简单。

杂质成分的细微波动，尤其是SiO₂、Fe₂O₃和CaO的含量与分布，才是决定烧结镁砂性能的真正“操盘手”。下面，我们通过两份典型“80烧结镁砂”的化学分析数据，来剖析其内在差异。

一种“高品位”80烧结镁砂的特性解读

我们首先来看一种品质相对较高的80烧结镁砂，其典型化学成分如下：

表1 “高品位”80烧结镁砂化学分析结果

从数据上看，其MgO含量达到了83%以上，这在80系列中属于上限。这种料的一个显著特征是Fe₂O₃含量偏高，常常能达到3%以上，同时CaO含量也接近3%。高含量的铁氧化物作为一种有效的烧结助剂，在高温下促进了液相的生成，使得方镁石晶粒能够更好地结合，从而获得了较高的烧结致密性。这一点从其3.20 g/cm³的颗粒体积密度上得到了印证。外观上，这类料也因高含铁而呈现出很深的咖啡色乃至褐黑色。

然而，高致密度并不代表一切。Fe₂O₃的助熔作用是一把双刃剑。更值得警惕的是其高达8.75%的SiO₂含量。当这种镁砂被用于直接与熔渣接触的苛刻工况时，例如中间包的渣线部位，高含量的硅酸盐相（主要是低熔点的镁橄榄石或更复杂的硅酸盐）会成为抵御化学侵蚀的薄弱环节，其抗渣性表现往往不尽人意。

尽管如此，这类原料的纯粹耐高温性能通常没有问题，因为其主体矿相仍是高熔点的方镁石，低熔点杂质相的总量相对可控。

品位稍逊的80烧结镁砂：性能短板在哪？

接下来，我们分析另一种品位较低的80烧结镁砂。

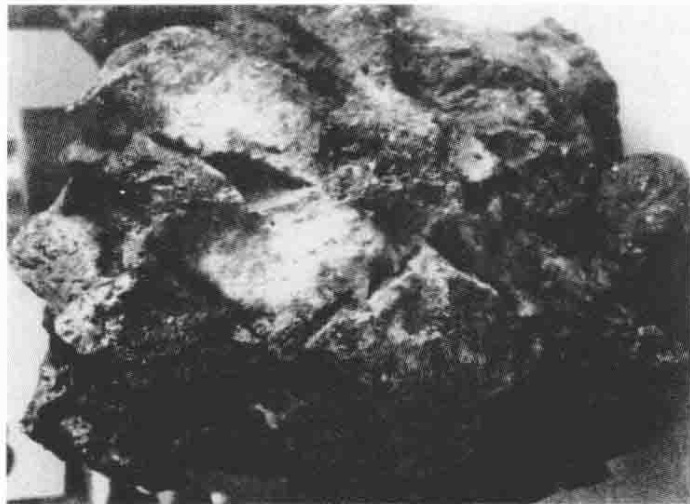

图1 低品位80烧结镁砂

其化学成分见下表：

表2 较低品位80烧结镁砂化学分析结果

这款料的MgO含量已跌破80%，直接导致了SiO₂含量飙升至近12%。如此高的SiO₂含量，意味着在高温下会生成更多的低熔点硅酸盐相，这对其抗熔渣侵蚀性能是致命的打击。

另一个值得关注的细节是其颗粒体积密度。尽管其Fe₂O₃含量依然不低，但3.16 g/cm³的体密反而低于前一种料。结合其0.44%的较高灼减，可以推断这批料中可能混入了部分欠烧结的颗粒。欠烧料意味着方镁石晶粒发育不全，晶界结合强度差，这不仅影响了材料的致密性，更会严重损害其在高温下的体积稳定性和机械强度。

从成分到性能：精准检测的价值

通过对比不难看出，仅仅3-4%的MgO含量差异，背后却是SiO₂含量近30%的增幅，以及烧结状态的显著不同。这些看似细微的化学和物理指标变化，最终决定了耐火制品在实际应用中的成败。对于关键部位的应用，依赖模糊的“品位”概念进行选材，无异于一场赌博。

因此，对烧结镁砂这类关键耐火原料，建立一套超越单一MgO指标的、涵盖完整化学成分、体积密度、甚至矿相组成的综合评价体系至关重要。这不仅需要精确的分析数据，更需要对数据背后蕴含的性能逻辑有深刻的理解。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测烧结镁砂化学成分与物理性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636
