解密镁砂性能的关键密码：钙硅比如何重塑胶结物相

在高温耐火材料领域，谈及烧结镁砂，我们通常首先关注其主晶相——方镁石（MgO）的纯度与晶粒发育。然而，决定镁质制品最终服役性能的，往往并非完美无瑕的方镁石本身，而是填充在方镁石颗粒间隙中的“胶结物”（或称基质）。这些胶结物的矿物组成，直接受原料中杂质化学成分的调控，其中，氧化钙（CaO）与二氧化硅（SiO₂）的比例，即钙硅比（C/S），扮演着至关重要的角色。

菱镁矿在超过1600°C的高温下煅烧，方镁石晶粒得以形成，而原料中固有的CaO、SiO₂、Fe₂O₃、Al₂O₃等杂质则在晶界处发生反应，构成了胶结物相。

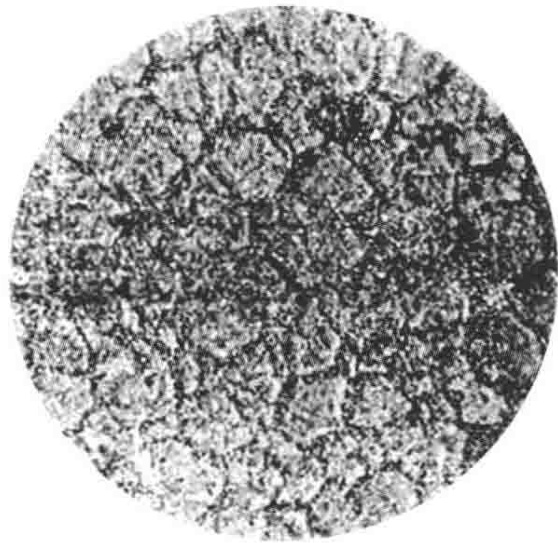

图1 菱镁矿烧结后，颗粒状的方镁石被胶结物（基质）所包围

那么，钙硅比这个看似简单的参数，究竟是如何调控最终产品性能的呢？其背后的核心逻辑在于，不同的C/S比值，会生成熔点和物理特性迥异的硅酸盐矿物。

钙硅比（C/S）与胶结物矿物相的对应关系

在MgO-CaO-SiO₂三元体系中，与方镁石共存的次要矿物相直接由C/S比决定。下表清晰地揭示了这一对应关系。

表1 MgO-CaO-SiO₂体系中与方镁石共存的矿物

¹ 镁硅钙石（C₃MS₂）在工艺上常被称为镁蔷薇辉石。 ² 硅酸三钙（C₃S）仅在1249~1900°C温度区间稳定，超出此范围会分解为C₂S和CaO。

基于这些相变关系，我们可以将C/S比的影响划分为三个关键区间：

1. C/S < 1.0 (分子比)：此时，基质中主要生成高熔点的镁橄榄石（M₂S，熔点1890°C）。这种高熔点相的存在，能够有效提升镁质制品的荷重软化温度，增强其在高温下的结构稳定性。
2. C/S ≈ 1.0 ~ 1.8 (分子比)：这是高温性能的“危险区”。在此范围内，会生成钙镁橄榄石（CMS）和镁硅钙石（C₃MS₂）等低熔点矿物。CMS在1498°C即开始分解，而C₃MS₂的熔点也仅为1550°C左右。这些低熔点相在相对较低的温度下便会形成液相，显著削弱材料的高温强度和抗蠕变能力。
3. C/S > 1.8 (分子比)：当C/S比足够高时，体系会转向生成高熔点的硅酸二钙（C₂S，熔点2130°C）和硅酸三钙（C₃S，分解温度1900°C）。这两种物相的存在，将大幅提升材料的耐火度，对高温性能极为有利。

关键胶结物相的“个性”与影响

胶结物的宏观性能影响，源于其组成矿物的微观特性。其中，钙镁橄榄石（CMS）和硅酸二钙（C₂S）的行为尤其值得关注。

钙镁橄榄石（CMS）：促进烧结的“双刃剑”

CMS对制品性能的影响最为复杂。一方面，它在约1400°C时便开始形成低黏度液相，这可以促进方镁石晶粒的重排与致密化，对材料的烧结过程是有利的。但另一方面，也正是这种过早出现的液相，使其成为镁质制品高温性能的“头号杀手”，导致荷重软化温度急剧下降。更具体地说，原料中每增加1%的CaO，在特定条件下就会多生成约2.8%的CMS，其负面影响不容小觑。此外，CMS矿物的各向异性膨胀，还会对镁砖的热震稳定性构成威胁。

硅酸二钙（C₂S）：不稳定的高熔点相

C₂S拥有高达2130°C的熔点，本应是理想的胶结物相。然而，它在冷却过程中存在多晶转变，伴随着约12%的显著体积膨胀。

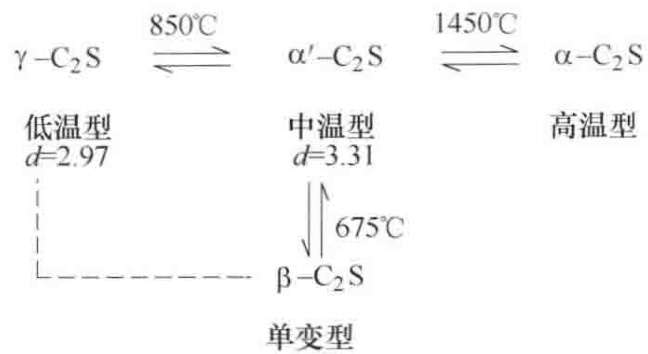

图2 C₂S的多晶转变及其体积效应

这种剧烈的体积变化会在材料内部引发巨大的应力，导致微裂纹的产生，甚至使制品开裂、粉化，严重影响其常温强度和结构完整性。因此，尽管C₂S本身耐火度高、抗渣性好，但必须通过工艺手段抑制其晶型转变，才能真正发挥其优势。

性能影响总结

下表直观地总结了不同胶结物矿物对镁质制品关键性能指标的影响。

表2 镁砂中基质组成对制品性能的影响

精确控制原料的化学成分，尤其是钙硅比，是优化镁质耐火材料性能的核心技术。这要求对原料进行精细的物相分析和化学成分检测，以确保胶结物相朝着有利于最终应用的方向发展。这正是专业检测实验室的核心价值所在，通过高精度的分析手段，为原料筛选和工艺优化提供可靠的数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

综上所述，对镁砂中钙硅比的精细调控，本质上是对材料高温服役行为的预先设计。它决定了胶结物相的种类、熔融特性和物理行为，最终在烧结性、高温强度和热稳定性等宏观性能上得到体现。理解并掌握这一规律，是开发高性能镁质耐火材料的基石。
