方镁石：耐火材料中的基石，其性能的双刃剑效应深度解析

在高温工业领域，从钢铁冶炼到水泥回转窑，镁质耐火材料是无可争议的中流砥柱。而这一切的核心，都指向一种矿物——方镁石（Periclase, MgO）。它以其超高的熔点构筑了耐火性能的基石，但其独特的物理化学特性，也给工程师们带来了持续的挑战。方镁石的这些微观特性，究竟是如何转化为镁质耐火材料宏观性能上的“双刃剑”的？

晶体结构：高温稳定性的根源

方镁石的卓越性能，根植于其近乎完美的晶体结构。它属于等轴晶系，其原子排列方式与我们熟悉的氯化钠（NaCl）如出一辙。在这个结构中，体积较大的氧离子（O^2-）以立方最紧密堆积的方式排列，形成一个稳定的面心立方格子。而镁离子（Mg²⁺）则恰好填充在由氧离子构成的八面体空隙中，每个镁离子被六个氧离子紧密包围，配位数为6。

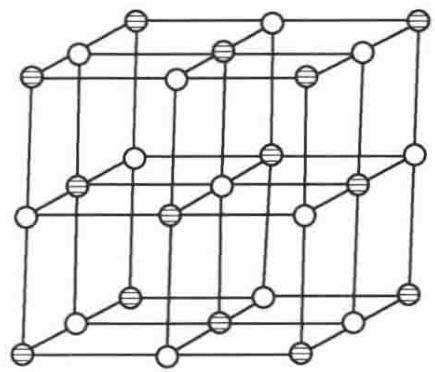

图1. 方镁石的NaCl型晶体结构示意图

这种结构由强大的离子键维系，Mg²⁺与O^2-之间的静电引力均匀且强大，赋予了方镁石极高的晶格能（高达3933.0 kJ/mol），使其结构异常稳定。这直接解释了其高达2800°C的惊人熔点。尽管与NaCl结构相似，但由于离子半径不同，方镁石的晶胞参数（a = 0.4201 nm）要比NaCl（a = 0.5628 nm）更为致密。

性能解构：方镁石的双重性格

方镁石的宏观性能，是其微观结构的直接映射，呈现出鲜明的两面性。

1. 杂质影响与颜色变化

纯净的方镁石是无色的。但在实际生产中，氧化亚铁（FeO）是常见的伴生杂质，它能与MgO形成连续固溶体。随着FeO固溶量的增加，材料的颜色会从无色，经由淡黄、黄色，逐渐深化为褐色乃至暗黑色，其折射率也相应发生系统性变化。这种颜色变化，也成为产线上一线工程师快速评估材料中铁含量的一个直观依据。

表1. MgO-FeO固溶体的颜色与折射率变化

2. 热学性能：耐火与脆弱的矛盾体

方镁石最大的优点和最致命的弱点都集中在热学性能上。

• 高耐火度：源于其高熔点，由方镁石作为主晶相的镁砖，耐火度可轻松超过2200°C，这是其立足之本。
• 高热膨胀系数：其热膨胀系数α在0~1500°C范围内高达 (14 ~ 15) × 10^-6/°C，且随温度升高而增大。这意味着在快速升温或降温时，材料内部会产生巨大的热应力。
• 高弹性模量：方镁石的弹性模量（E ≈ 2.1 × 10⁵ kg/cm²）很大，表明材料质地坚硬、缺乏柔韧性。

当高热膨胀与高弹性模量这两个特性叠加，便导致了镁质耐火材料一个众所周知的缺陷：极差的热震稳定性。在经受温度剧变时，内部产生的巨大应力无法通过材料自身的弹性变形来有效缓冲，极易导致开裂和剥落。镁砖的水冷热震次数通常只有2-3次，这正是其应用中的核心痛点。

3. 化学稳定性与水化问题

在化学性能上，方镁石表现出强大的“偏科”特性。它对含CaO和FeO的碱性熔渣具有极佳的抵抗能力，这使其在碱性炼钢炉等环境中无可替代。但在常温下，它却有一个不容忽视的敌人——水。

轻烧或活性较高的方镁石极易与水发生反应，生成氢氧化镁（Mg(OH)₂），并伴随高达77.7%的体积膨胀。 MgO(s) + H₂O(l) → Mg(OH)₂(s) 这种水化反应是不可逆的，会导致制品粉化、开裂，完全丧失使用价值。因此，镁质制品的防水储存至关重要。

从原料到产品：驾驭方镁石特性的实践智慧

理解了方镁石的内在特性，我们在生产和应用中就能采取针对性的策略来扬长避短。

• 煅烧工艺的优化：生产实践追求获得晶粒粗大、彼此紧密接触的方镁石。通过提高煅烧温度和延长保温时间，可以促进方镁石晶粒的长大，这能显著提高其抗水化能力和抗熔渣侵蚀性。
• 生产与施工控制：鉴于其高热膨胀性，镁砖在烧成后的冷却阶段必须缓慢进行，以防“冷裂”造成废品。在砌筑窑炉时，必须预留足够宽的膨胀缝，以容纳高温下的体积膨胀。

精确控制最终产品的性能，始于对原料中方镁石晶相、晶粒尺寸及杂质固溶状态的精准表征。这需要复杂的分析技术和专业的解读能力，往往超出了常规品控的范畴。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，对镁质耐火材料的研发与品控，本质上是一场在原子尺度上驾驭方镁石晶体行为的博弈。每一次性能的提升，都源于对这些基础物理化学特性的更深层理解与掌控。
