高铁低品位菱镁石：从原矿特征到烧结应用的深度解析

在耐火材料领域，对原料的精准把控是决定最终产品性能的基石。高铁低品位菱镁石，作为一类常见的原料，其貌不扬的外表下，蕴含着复杂的物相构成与化学特性。理解这些特性，是实现其价值最大化的关键。

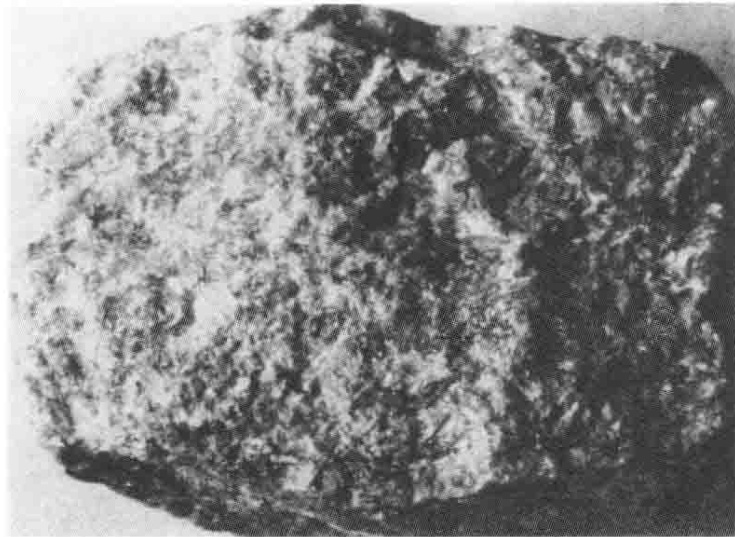

图1 品位相对较高的高铁低品位菱镁石

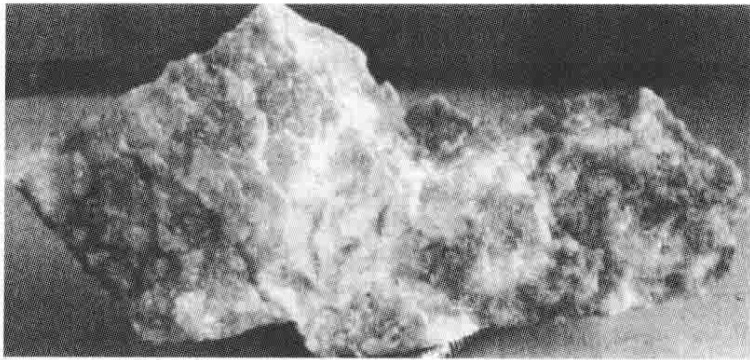

图2 品位相对较低的高铁低品位菱镁石

通过观察这两种不同品位的原矿（如图1和图2所示），可以直观地捕捉到其成分不均一的特点。矿石上分布的褐红色区域，是其“高铁”特征的直接体现，主要归因于Fe₂O₃的富集。而那些呈现羊脂白色的部分，则往往是方解石与菱镁石的共生体，这直接引入了CaO杂质。

这种矿物的价值，恰恰体现在其烧结后的化学构成上。经过高温处理，其主成分MgO含量通常能达到80%或以上，这构成了其作为镁质耐火材料的基础。然而，决定其具体应用场景的，正是那些“杂质”成分：

• Fe₂O₃含量：通常在3%及以上。铁的氧化物在烧结过程中扮演着助熔剂的角色，能显著降低烧结温度，促进方镁石晶体的发育。这也是烧结后产品呈现深咖啡色的根本原因。
• CaO含量：达到2.5%左右。主要来源于共生的方解石，它与矿石中存在的SiO₂在高温下反应，形成低熔点的硅酸盐相。
• SiO₂含量：可达8%以上。二氧化硅是影响材料高温性能的关键杂质，它与CaO、Fe₂O₃等共同构成了烧结镁砂的液相和基质相。

这些化学组分的复杂交互，使得该类菱镁石成为生产“80烧结镁砂”的理想原料。然而，原矿中各物相的分布极不均匀，其化学成分的波动直接影响烧结过程的稳定性和最终产品的质量均一性。仅凭肉眼观察来判断品位和杂质分布，对于规模化生产的质量控制而言，风险极高。因此，要获得稳定可靠的烧结产品，对进厂原矿进行系统、精确的成分分析与物相鉴定就显得至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

对于高铁低品位菱镁石而言，杂质并非纯粹的“有害物”，而是决定其烧结行为与最终应用路径的关键“化学指纹”。精确解码这一指纹，是有效利用此类资源的根本所在。
