解密氧化锆（ZrO₂）的心脏：晶型转化与那致命的7%体积剧变

在先进陶瓷的殿堂里，氧化锆（ZrO₂）无疑是明星材料之一。但所有与它打过交道的工程师和研发人员都清楚，这种材料有着“善变”的脾性。它的性能优势与其内在的结构不稳定性紧密相连，尤其是在不同温度下发生的晶型转化，更是决定其应用成败的关键。这种转化并非简单的形态切换，而是伴随着剧烈的体积效应，足以导致材料的灾难性损毁。

氧化锆的三种晶体形态

纯净的ZrO₂在不同的温度区间会以三种截然不同的晶体结构存在，行内人通常用简写来称呼它们：

1. 单斜相 (m-ZrO₂)：monoclinic zirconia，在低于1170°C的环境下稳定存在。这是我们在室温下见到的最常见的氧化锆形态。
2. 四方相 (t-ZrO₂)：tetragonal zirconia，稳定存在于1170°C至2370°C的温度区间。
3. 立方相 (c-ZrO₂)：cubic zirconia，在2370°C直至其熔点（约2680°C）的高温下才能稳定。

这三种晶型之间的转化路径，尤其是在升温和降温过程中，构成了氧化锆材料科学的核心议题。其转化过程可以简化表示为：

m-ZrO₂ (单斜) ⇌ t-ZrO₂ (四方) → c-ZrO₂ (立方)

值得注意的是，从单斜相到四方相的转变（m→t）发生在约1170°C，而其逆向转变（t→m）则通常在较低的1000°C至850°C温度区间发生，这种转变温度的差异，即所谓的热滞现象，在实际烧结和应用中是必须考虑的因素。

体积效应：性能的“双刃剑”

晶型转化的关键挑战在于，不同晶相的密度（或比重）存在显著差异。随着温度变化，当ZrO₂在这些晶相间切换时，其体积会发生剧烈的收缩或膨胀。

• 升温过程 (m → t → c)：比重由小变大，材料发生显著的体积收缩。
• 降温过程 (c → t → m)：比重由大变小，材料则发生剧烈的体积膨胀。

这种体积变化到底有多剧烈？我们可以通过一个简单的计算来量化它。行业内的测试数据可能存在微小差异，这里我们采用一组公认的数据（单斜相比重5.31 g/cm³，四方相比重5.70 g/cm³，立方相比重6.10 g/cm³）来进行分析。

1. 从四方相 (t) 到单斜相 (m) 的转变

这是在冷却过程中最关键的一步，也是导致纯氧化锆陶瓷制品开裂的元凶。其体积膨胀率（Volume Effect）的计算如下：

体积膨胀率 (%) = [ (V_m - V_t) / V_t ] × 100%

由于体积V与比重ρ成反比（V = 质量m / ρ），公式可以转换为：

ΔV/V = [ (1/ρ_m) - (1/ρ_t) ] / (1/ρ_t) × 100% ΔV/V = [ (1/5.31) - (1/5.70) ] / (1/5.70) × 100% ≈ 7.4%

7.4%的体积膨胀——这个数字对于任何一种工程材料而言都堪称巨大。在坚硬而脆性的陶瓷内部，如此剧烈的、不均匀的膨胀会产生巨大的内应力，足以让材料从内部撕裂，形成无法挽回的微裂纹，甚至导致整个部件的崩解。

2. 从立方相 © 到四方相 (t) 的转变

在更高的温度区间，类似的体积效应同样存在：

ΔV/V = [ (1/ρ_t) - (1/ρ_c) ] / (1/ρ_c) × 100% ΔV/V = [ (1/5.70) - (1/6.10) ] / (1/6.10) × 100% ≈ 7.0%

虽然这一转变发生在极高温度下，但在一些特殊的耐火材料或晶体生长应用中，同样是必须精密控制的环节。

精确测定材料在不同温度下的相组成和转变行为，是预测并控制这种破坏性体积效应的前提。这正是专业检测实验室的核心价值所在，通过精密的分析手段，为材料的研发和品控提供关键数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测氧化锆相组成分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

微观结构的视角

宏观的体积变化源于微观层面晶胞结构的重排。下图直观地展示了氧化锆在单斜相和四方相之间的晶胞模型差异。

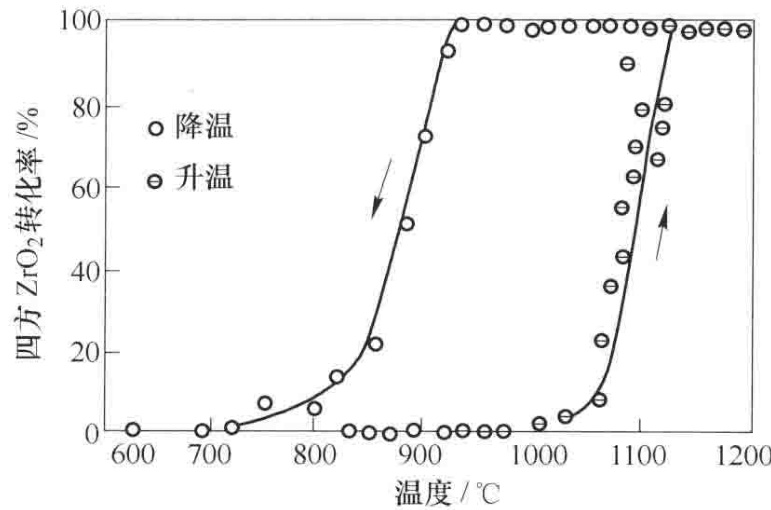

图1 氧化锆的单斜－四方转化示意

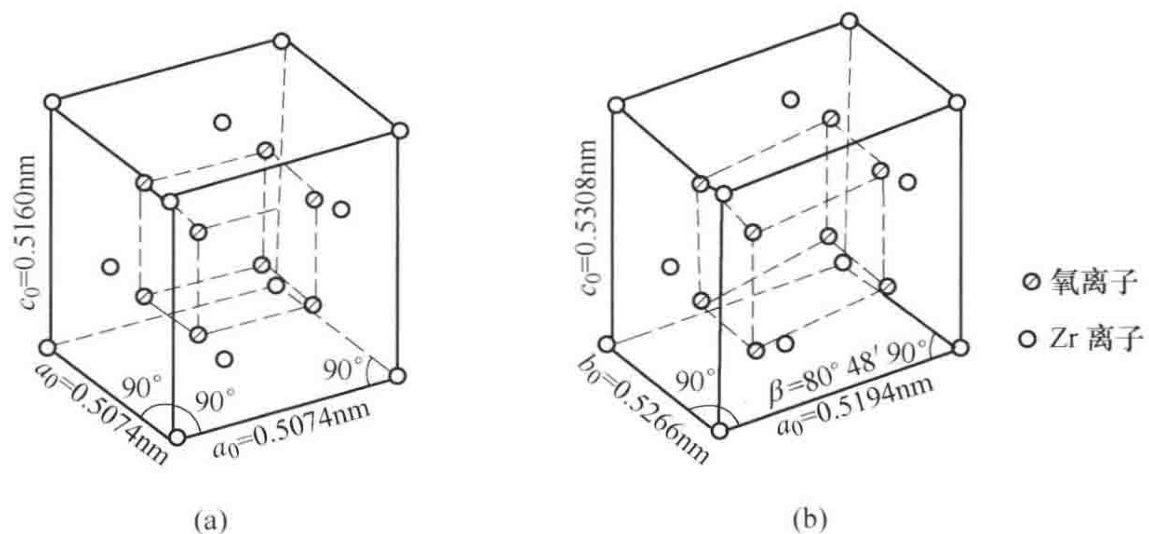

图2 ZrO₂变体的晶胞模型：（a）四方型；（b）单斜型

从图2可以看出，四方相晶胞相对规整，而转变为单斜相后，晶胞发生了明显的畸变，这种晶格层面的原子重排，直接导致了宏观尺寸的变化。

核心性质汇总

下表系统性地总结了ZrO₂三种主要晶型的关键物理性质，为材料设计和工艺开发提供了基础数据参考。

表1 ZrO₂变体的性质

氧化锆的这种“变脸”特性，既是其应用中的“阿喀琉斯之踵”，也是其实现超常性能（如相变增韧）的“独门秘籍”。通过添加稳定剂（如Y₂O₃、CaO）来抑制或控制这种相变，正是现代氧化锆陶瓷工程化的核心技术。因此，深刻理解并精确掌控其晶型转化行为，是每一位材料工程师的必修课。
