深入解析锆英石：从原子结构到宏观晶形的奥秘

锆英石（ZrSiO₄），作为一种性能卓越的耐火原料与陶瓷材料，其宏观性能的根源深藏于其微观的晶体结构之中。对于研发工程师和品控经理而言，理解其从原子排列到最终晶体形态的完整链条，是实现材料性能预测与质量控制的关键。

锆英石的原子级蓝图

从根本上说，锆英石是一种结构相当纯粹的岛状硅酸盐。其化学式可写作 ZrO₂·SiO₂，结构式则为 Zr[SiO₄]，这表明其基本骨架由孤立的硅氧四面体 [SiO₄] 构成，不含结构水或额外的阴离子。

这种结构属于四方晶系，其晶胞参数为 a₀ = 0.662 nm, c₀ = 0.602 nm，每个晶胞中包含4个 ZrSiO₄ 分子单元 (Z=4)。在三维空间中，[SiO₄] 四面体单元与锆离子 (Zr⁴⁺) 通过氧原子交替连接。具体来说，每个 Zr⁴⁺ 离子被8个氧原子包围，形成配位数为8的结构。原子间的键长数据揭示了这种结构的紧凑性：

• Si-O 键长：0.162 nm
• Zr-O 键长：存在两种不同的距离，分别为 0.215 nm 和 0.229 nm

这种稳定的配位结构是锆英石优异热稳定性和化学稳定性的基础。

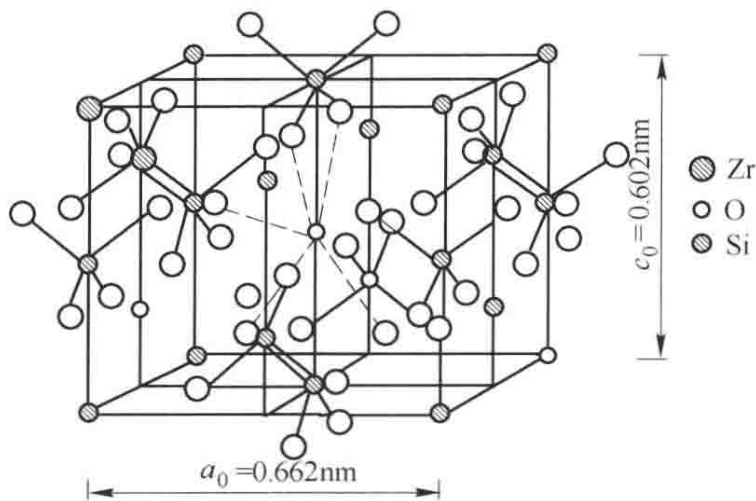

图1 锆英石 ZrSiO₄ 的原子结构示意

然而，天然矿物并非总是完美无瑕。在锆英石的晶格中，[SiO₄]^4- 基团有可能会被少量的 [PO₄]^3- 基团所取代。这种不等价的同晶置换会造成电荷不平衡，而为了维持整个晶体的电中性，通常会有三价的稀土元素离子（TR³⁺，如镧系元素La-Lu）进入晶格，取代部分 Zr⁴⁺ 的位置，以此作为电荷补偿。这些微量的杂质元素，恰恰是影响锆英石颜色、发光特性及部分高温性能的重要因素。

晶体形态：地质环境的“指纹”

如果说原子结构是锆英石的内在基因，那么其最终呈现的宏观晶形（Crystal Habit）则是其生长环境的忠实记录。温度、压力、介质化学成分（特别是浓度和杂质）以及形成的地质年代，共同决定了晶体在生长过程中哪些晶面会优先发育。

图2 天然锆英石的典型晶体形态

锆英石的晶形变化与其在不同岩石中的成因环境密切相关，主要表现为以下几种典型的单形组合：

1. 碱性、贫硅环境：在富含钾（K）、钠（Na）但缺乏硅（Si）的碱性岩或偏碱性花岗岩中，锆英石的 {111} 锥面会非常发育，而 {110} 柱面则不发育，晶体常呈现出短粗的四方双锥状。
2. 富硅、富碱环境：当结晶环境转变为硅、钾、钠含量均较高的酸性花岗岩时，锆英石的 {110} 柱面和 {111} 锥面都能得到良好发育，从而形成典型的长柱状晶体。
3. 贫硅、贫碱环境：在硅、钾、钠含量都较低的基性或中性岩中，晶体形态又会发生变化。此时，除了 {110} 柱面外，往往会发育出更复杂的复四方双锥，而 {111} 锥面则不发育。

可以说，每一颗锆英石晶体的形态，都是其地质成因的一份微缩档案。精确识别这些在晶形、微量元素取代上的细微差异，对于评估原料批次稳定性、预测其在高温应用中的行为至关重要，但这往往需要借助精密的分析技术和专业的解读经验。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物晶体结构表征央企背景，可靠准确。欢迎沟通交流，电话19939716636
