选对刚玉，事半功倍：一份面向工程师的刚玉家族深度剖析

在先进陶瓷与耐火材料领域，刚玉（Corundum）几乎是高硬度、高耐磨的代名词。但对于一线工程师和研发人员来说，简单地将“刚玉”作为一个笼统的材料名称，往往会掩盖其背后巨大的性能差异。从原料来源到制备工艺，每一个环节的微妙变化，都会催生出一个性能迥异的刚玉“亚种”。那么，面对这份庞大的家族图谱，如何才能精准选型，避免“一把钥匙开所有锁”的窘境？

这篇文章将为你梳理刚玉家族的核心脉络，从电熔到烧结，从天然矿物到高纯化工原料，深入剖析不同品种刚玉在性能天平上的取舍与平衡。

电熔刚玉：高温熔炼下的性能分化

电熔法是制备工业刚玉的主流路径，其核心在于将原料在电弧炉中熔融，再经冷却结晶获得。然而，起点原料的差异，直接决定了终点产品的特性。

源自铝矾土：成本与性能的平衡艺术

以铝矾土为主要原料，是电熔刚玉中最庞大的一支。这类刚玉的共性是保留了部分天然矿物的杂质元素，这些元素并非全然有害，反而常常成为性能调控的关键。

• 棕刚玉 (Brown Fused Alumina)：这是业界的“标准件”。以铝矾土、铁屑和无烟煤为伴，其Al₂O₃含量通常在95%左右。标志性的棕褐色源于其中少量的TiO₂。它的核心优势在于硬度与韧性的绝佳平衡，颗粒锋锐，是磨削和耐火领域的绝对主力。
• 亚白刚玉 (Semi-friable Fused Alumina)：可以看作是棕刚玉的提纯升级版，选用更高品位的铝矾土（Al₂O₃ > 85%），使其Al₂O₃含量逼近98%。性能介于棕刚玉和白刚玉之间，是一种在特定应用中寻求性价比的折中选择。
• 微晶刚玉、黑刚玉与单晶刚玉：这三者均可视为棕刚玉的“特化”衍生品。
  • 微晶刚玉通过控制冷却过程，获得极其细小的晶体（50-280μm），这种结构赋予了磨粒优异的韧性、强度和自锐性，在重负荷磨削中表现突出。
  • 黑刚玉则走向另一个极端，采用高铁质矾土，Fe₂O₃含量可达10%左右。这牺牲了硬度，却换来了更好的韧性，适用于抛光等特定工艺。
  • 单晶刚玉则追求结构的极致，由单一晶体构成，具备多个天然的切削刃，实现了硬度与韧性的双高。

源自工业氧化铝：追求极致的纯度与硬度

当应用场景对污染和纯度有严苛要求时，以工业氧化铝为原料的电熔刚玉便成为首选。

• 白刚玉 (White Fused Alumina)：Al₂O₃含量高达98%以上，呈纯白色。它的硬度超越棕刚玉，但代价是韧性稍逊。这种“硬而脆”的特性使其在精密磨削、切割和高级耐火材料中备受青睐。
• 致密刚玉 (Dense Fused Alumina)：与白刚玉同源，通过工艺调整获得更高的堆积密度，其硬度与韧性表现与白刚玉相近，但在体积稳定性上更具优势。

掺杂改性与特殊结构：解锁刚玉的进阶性能

除了原料路径的分野，通过在熔体中引入特定元素（掺杂）或采用特殊成型工艺，可以赋予刚玉全新的性能维度。

• 锆刚玉 (Zirconia Alumina)：将工业氧化铝与锆英砂共熔，得到Al₂O₃与ZrO₂的共熔混合物。ZrO₂的引入通过相变增韧机制，极大地提升了材料的韧性与强度，尽管硬度略有降低。这种材料在重负荷砂轮等领域是当之无愧的王者。值得一提的是，也有采用铝矾土与锆英砂熔炼的工艺路径，其性能会因原料纯度而异。
• 铬刚玉 & 钒刚玉 (Chrome & Vanadium Alumina)：它们是在白刚玉基础上，分别引入Cr₂O₃和V₂O₅的产物。微量金属氧化物的固溶，不仅带来了玫瑰红等独特的色泽，更重要的是有效提升了材料的韧性、强度和耐化学侵蚀性。
• 空心球刚玉 (Hollow Sphere Alumina)：这是一种结构特化的刚玉。通过高压空气对熔融的氧化铝液流进行喷吹，形成中空球体。其价值不在于力学性能，而在于由中空结构带来的优异隔热保温性能，是理想的高温隔热填料。

烧结刚玉：另一条技术路径的独特产物

与电熔法不同，烧结法则是在低于熔点的温度下，通过固相烧结将工业氧化铝粉末致密化。

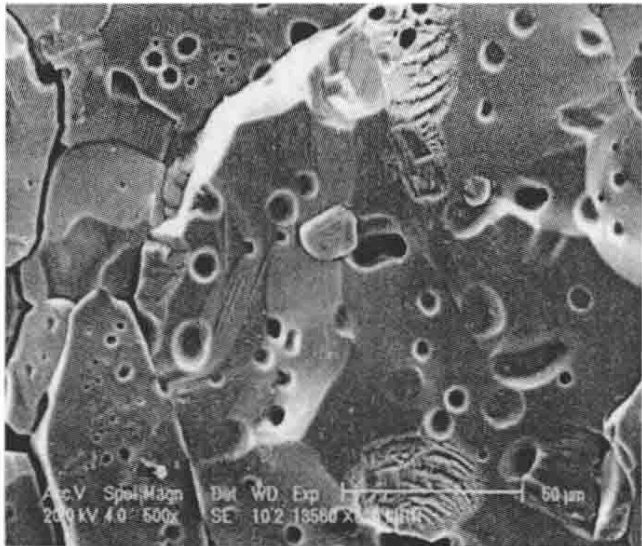

图1 板状氧化铝的显微结构（SEM）

• 烧结板状刚玉 (Sintered Tabular Alumina)：这是烧结刚玉的典型代表。其化学性质与高纯的α-Al₂O₃刚玉无异，但显微结构却截然不同。如上图所示，它并非电熔刚玉常见的桶状或短柱状晶体，而是形成了独特的二维板状晶体。这种结构赋予了材料优异的抗热震性和抗蠕变性，使其成为高端耐火材料中不可或缺的骨料。

从粗犷耐用的棕刚玉，到精密锋利的白刚玉，再到强韧抗冲击的锆刚玉和结构独特的板状刚玉，每一种材料都在“硬度-韧性-纯度-成本”的多维坐标系中占据着独一无二的位置。理解这些差异的根源——原料与工艺，是进行科学选材、实现最优应用的第一步。然而，规格书上的参数与实际来料的性能之间，往往存在需要验证的鸿沟。材料的晶相构成、晶粒尺寸、杂质元素分布等微观特征，直接决定了其宏观性能表现，而这些都离不开精密的检测与表征。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测刚玉成分与性能表征央企背景，可靠准确。欢迎沟通交流，电话19939716636

附：刚玉各品种一般特征速查

表1 刚玉各品种一般特征
