深度解析：决定电熔锆刚玉性能的三大核心工艺密码

在高性能磨料与耐火材料领域，电熔锆刚玉（Zirconia Alumina, ZA）凭借其优异的韧性和强度，占据着不可或缺的地位。然而，要真正驾驭这种材料，仅仅了解其化学成分是远远不够的。其最终性能表现，深度根植于生产过程中的三大核心工艺环节：结晶控制、脱硅处理与相变管理。这不仅是配方的科学，更是热力学与动力学控制的艺术。

1. 微观结构的塑造：冷却速度的辩证法

锆刚玉的性能基石在于其微观结构，而这一切始于熔体冷却的那一刻。晶体尺寸与分布直接受冷却速度的调控。

研究数据揭示了一个清晰的关联：当冷却速度从一个较低的水平（如12-20°C/min）跃升至1000-2000°C/min时，刚玉的初生晶粒尺寸会从300-400μm急剧减小至10-30μm，晶体数量则相应增加。

通俗地讲，慢速冷却给予晶体充分的时间生长，形成粗大的晶粒结构；而快速冷却（急冷）则抑制了α-Al₂O₃晶体的过度生长，促使ZrO₂-Al₂O₃共晶体以更均匀、更弥散的形式分布于α-Al₂O₃的晶界处。这种精细的微晶结构，不仅提升了材料的致密度，更是其高韧性的根源所在。可以说，对冷却速率的精确掌控，是定制锆刚玉力学性能的第一把钥匙。

2. 纯净度的战争：为何必须“脱硅”？

锆刚玉的“锆”源自锆英石（ZrO₂·SiO₂），这在引入ZrO₂的同时，也无可避免地带入了杂质——SiO₂。在追求极致性能的道路上，SiO₂是一个必须被严格控制的“破坏者”。

如果熔体中存在大量的SiO₂，在高温下它会与Al₂O₃反应，生成莫来石（3Al₂O₃·2SiO₂）、偏硅酸铝以及玻璃相等脆性物相。这些低熔点、低强度的相会严重割裂刚玉与氧化锆晶体之间的紧密连接，形成性能短板，最终导致材料的整体强度和物理性能大幅下降。

因此，在电弧炉内约2000°C的高温和还原气氛下，通过化学反应促使锆英石分解，并移除SiO₂，就成为生产高品质锆刚玉的关键一步。其核心反应在于，在1700°C以上的高温下，锆英石会分解为ZrO₂和SiO₂，为后续的除杂创造条件。确保Al₂O₃和ZrO₂形成纯净、均匀的共晶结构，是脱硅工艺的核心目标。

3. 驾驭“双刃剑”：ZrO₂的相变控制

ZrO₂的相变行为是锆刚玉材料科学中最迷人也最具挑战性的一环。它存在多种晶型，其转变过程如下：

单斜晶系 (m-ZrO₂) ↔ (约1170°C) ↔ 四方晶系 (t-ZrO₂) → (约2370°C) → 等轴晶系 (c-ZrO₂) → (约2680°C) → 液相

其中，从单斜到四方的相变尤为关键。升温时，m相转变为t相，伴随着显著的体积收缩；而冷却时，t相转变为m相，则会产生约7%的体积膨胀。这种剧烈的体积效应会在材料内部产生巨大的应力，若不加以控制，足以导致微裂纹的产生甚至材料的开裂，对机械性能是致命的。

如何驾驭这把“双刃剑”？诀窍在于“相变增韧”。通过在熔体中加入适量的稳定剂，并配合快速冷却工艺，可以在室温下将高韧性的四方相（t-ZrO₂）部分或全部稳定地保留下来。当材料在使用中受到外力作用，裂纹尖端的应力场会诱导这些亚稳态的t-ZrO₂转变为m-ZrO₂。这个过程中的体积膨胀，恰好对裂纹尖端形成压应力，从而有效阻止裂纹的进一步扩展，赋予了材料出色的断裂韧性。精确控制相组成，是锆刚玉从“硬”到“韧”的蜕变核心。

要精确表征最终产品中的相组成、化学成分与微观结构，需要借助专业的分析手段。这对于工艺优化和质量控制至关重要。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测锆刚玉理化指标与显微结构分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

4. 工艺路线与产品实例

根据ZrO₂含量的不同，锆刚玉通常分为低锆（10%-15%）、中锆（约25%）和高锆（约40%）三类。其主晶相为α-Al₂O₃，次晶相为斜锆石（即m-ZrO₂，部分为t-ZrO₂），并含有少量玻璃相。

以国内某知名企业为例，其生产工艺主要有两条路线：

1. 矾土基路线：采用铝矾土熟料、锆英砂和还原剂，在去除杂质的同时进行熔炼。
2. 氧化铝基路线：采用工业氧化铝、锆英砂和特定添加剂进行熔炼。

这两种方法均在电弧炉中高温熔炼，并采用急冷结晶。其代表性产品的理化指标如下表所示。

表1 两种工艺路线下锆刚玉的典型理化指标

从显微结构上看，无论是矾土基还是氧化铝基产品，其基本结构都颇为相似：由颗粒状的刚玉晶粒构成坚固的骨架，而柱状或枝晶状的氧化锆则穿插填充在刚玉骨架的间隙中，形成紧密的互穿网络结构。

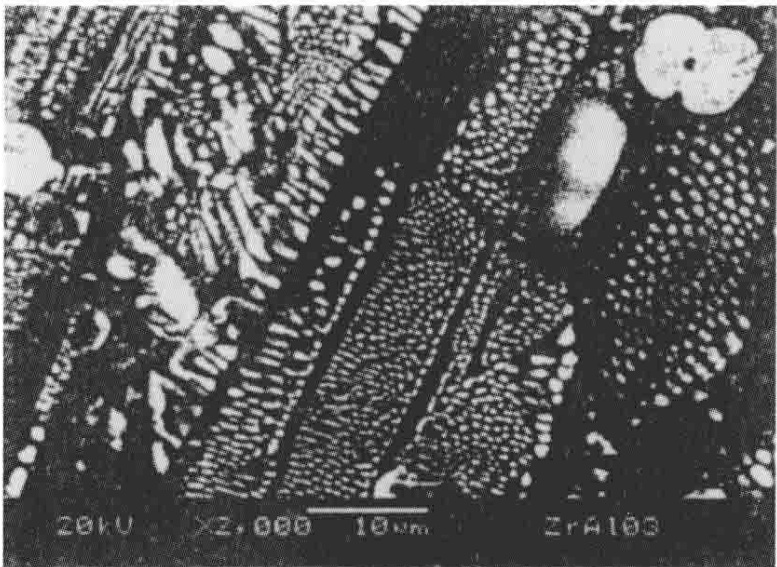

图1 电熔锆刚玉典型的互穿网络显微结构

最终，制造卓越的锆刚玉产品，是一场对材料科学原理的深刻理解与精湛工艺控制相结合的系统工程。从熔体冷却的毫秒之间，到相变过程的微妙平衡，每一个环节都直接决定了最终材料的宏观性能。
