“三石”矿物抗热震性的微观机理：不只是低膨胀

在高温耐火材料领域，一提到抗热震稳定性，“三石”矿物（红柱石、蓝晶石、硅线石）家族总是绕不开的话题。它们在严苛的热循环环境中表现出的优异性能，使其成为高端耐火制品的骨干原料。但这种卓越性能的背后，仅仅是材料本身的低膨胀特性吗？答案远比这要复杂和精妙。

“三石”矿物在高温作用下，会发生不可逆的相变，转变为莫来石和液相SiO₂。这个过程是其抗热震性的根本来源，但其作用机制是双重的。

首先是莫来石相本身固有的物理特性。莫来石的热膨胀系数（α）相当低，约为5.3 × 10^-6/°C。在温度剧烈波动的工况下，较低的热膨胀率意味着材料因“热胀冷缩”产生的内部应力相对较小，这是其具备良好热稳定性的基础盘。

然而，真正让“三石”矿物脱颖而出的，是其在莫来石化过程中上演的一场“微观结构自优化”。相变并非一个完美致密的过程。恰恰相反，在生成的莫来石晶体内部（晶内）或晶体之间（晶间），会自发形成无数微米（μm）级别的微小气孔和细微裂纹。

这些看似“缺陷”的结构，实则是材料内部的应力缓冲系统。当材料受到热冲击，内部应力迅速累积时，这些微孔和微裂纹就如同预设的泄压阀，通过自身的微小形变和扩展，吸收和耗散掉大部分应力能，从而有效阻止了宏观裂纹的灾难性扩展。这是一种通过牺牲局部微观完整性来保全整体结构稳定的高明策略。

我们可以通过显微结构来直观地理解这一机制。下图展示了一款蠕变温度高达1450°C的红柱石质耐火砖的基质部分。

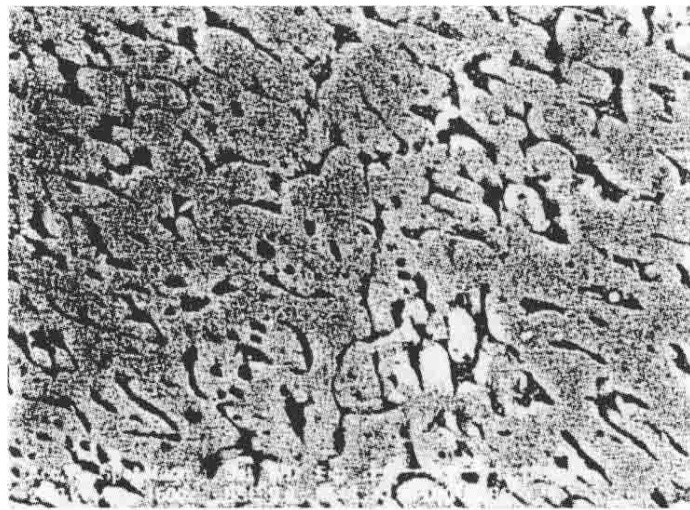

图1 红柱石反应后形成的微孔网络结构

这张显微照片清晰地揭示了红柱石转化为莫来石后形成的微观形貌。在莫来石晶粒的内部和边界，密布着大量封闭气孔。晶内气孔的尺寸普遍小于1~2μm，而分布于晶界的狭长气孔，其长度在3~9μm之间，宽度则为0.5~1μm。正是这个由无数微孔构成的三维网络，赋予了材料优异的韧性和抵抗温度骤变的能力。

要精确表征这类复杂的微观结构，并将其与材料的宏观热力学性能建立可靠的关联，对分析技术和经验有着极高的要求。这不仅涉及高质量的样品制备，更需要对显微分析设备参数的精细调控和对图像结果的深度解读。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料显微结构分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636

本质上，“三石”矿物是通过一种“自适应”的微观结构重塑，将莫来石化的低膨胀优势与微裂纹的增韧机制巧妙地结合起来，从而化解了热冲击带来的毁灭性应力。
