解构“三石”矿物：从原子配位到莫来石化的微观之旅

在硅酸盐矿物的世界里，蓝晶石、红柱石和硅线石——俗称“三石”，是耐火材料领域无法绕开的经典角色。它们拥有完全相同的化学式 Al₂SiO₅，却因形成时的温压条件差异，呈现出截然不同的晶体结构与物理性能。这种同质多象（Polymorphism）现象，其背后的秘密就藏在原子尺度的微观结构中。

同为 Al₂SiO₅，是什么导致了它们截然不同的特性？答案直指核心阳离子——铝离子（Al³⁺）的配位环境。

铝离子配位：解开“三石”结构差异的钥匙

“三石”矿物结构分化的根源，在于 Al³⁺ 离子在晶格中扮演了不同的角色。一部分 Al³⁺ 稳定地以 6 配位形式存在，构成 [AlO₆] 八面体骨架。而另一部分 Al³⁺ 的配位方式则出现了分化，这直接决定了矿物的最终结构类型。

• 蓝晶石：所有 Al³⁺ 均为 6 配位，形成了最致密的堆积结构。
• 红柱石：除了 6 配位的 Al³⁺，还出现了 5 配位的 Al³⁺。
• 硅线石：则是由 6 配位和 4 配位的 Al³⁺ 共同构成。

这种配位数的差异，不仅改变了原子堆积的紧密程度，也决定了晶体的对称性和宏观形态。

表1 “三石”矿物的阳离子配位与晶系

1. 蓝晶石 (Kyanite) 与红柱石 (Andalusite)

蓝晶石 (Al₂[SiO₄]O) 和红柱石 (AlAl[SiO₄]O) 在结构上同属岛状硅酸盐。

蓝晶石的结构中，所有铝离子均被6个氧离子包围，形成[AlO₆]八面体。这种高配位的致密结构使其通常呈现沿 c 轴发育的扁平柱状晶体。

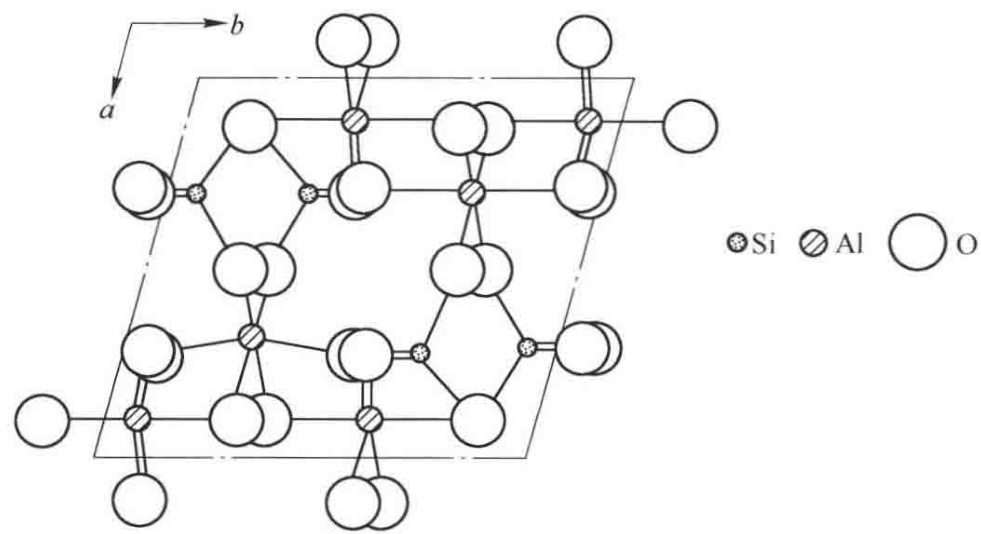

图1 蓝晶石的晶体结构

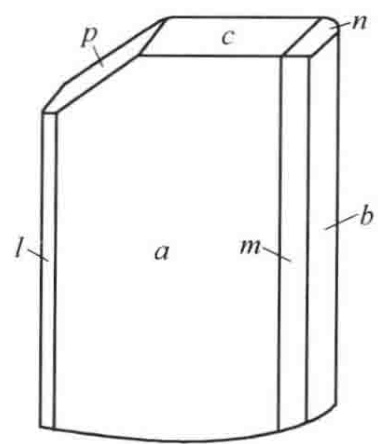

图2 蓝晶石晶体形态

红柱石的结构则出现变化，一半的铝离子为 6 配位，另一半为 5 配位。这种结构使其晶体呈斜方柱状，横截面接近四边形。在某些地质条件下，红柱石在生长时会捕获碳质或黏土等杂质，并使其定向排列，在横截面上形成独特的黑色十字，这种特殊的红柱石被称为“空晶石”。

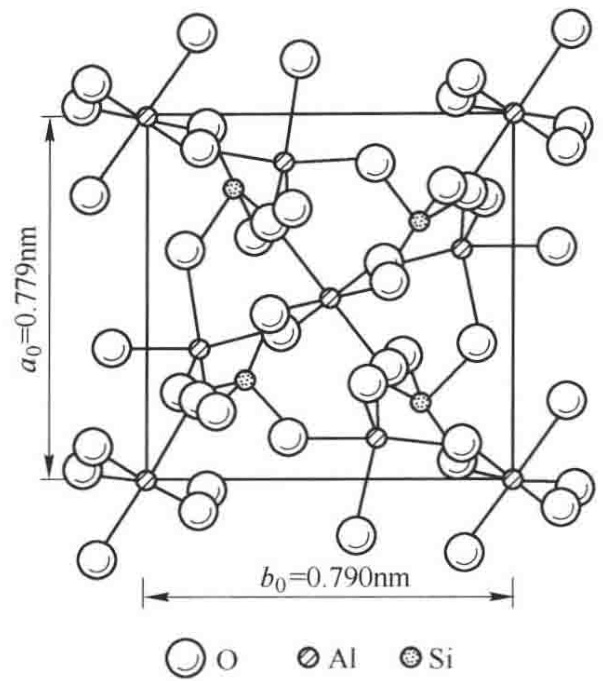

图3 红柱石的晶体结构

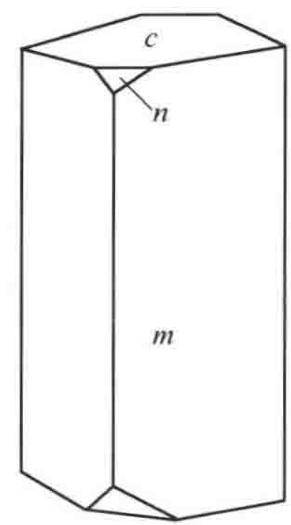

图4 红柱石晶体形态

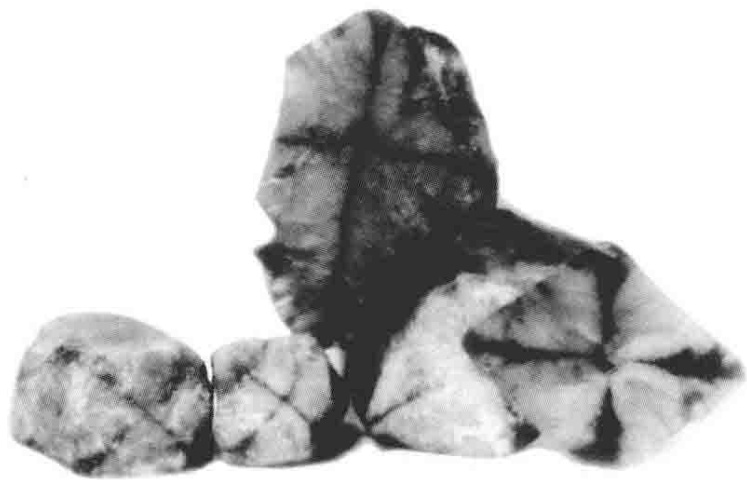

图5 含碳质包体的空晶石（西峡红柱石）

2. 硅线石 (Sillimanite)：通往莫来石的结构桥梁

硅线石 (Al[AlSiO₅]) 的化学成分虽与前两者相同（理论 Al₂O₃ 含量 62.92%，SiO₂ 含量 37.08%），但其晶体结构已从岛状演变为链状，这也是它与莫来石结构关联如此紧密的原因。

在硅线石的晶格中，Al³⁺ 离子存在 6 配位和 4 配位两种形式。

• [AlO₆] 八面体链：6 配位的铝离子构成共用棱边的 [AlO₆] 八面体链，平行于 c 轴延伸。
• [AlO₄]-[SiO₄] 四面体链：4 配位的铝离子与硅离子分别构成 [AlO₄] 和 [SiO₄] 四面体，这些四面体交替连接，共用角顶氧，形成另一种平行于 c 轴的链。

整个结构可以看作是由 [AlO₆] 八面体链作为骨架，[AlO₄]-[SiO₄] 四面体链填充其间。这种链状结构赋予了硅线石典型的针状、纤维状晶体形态。

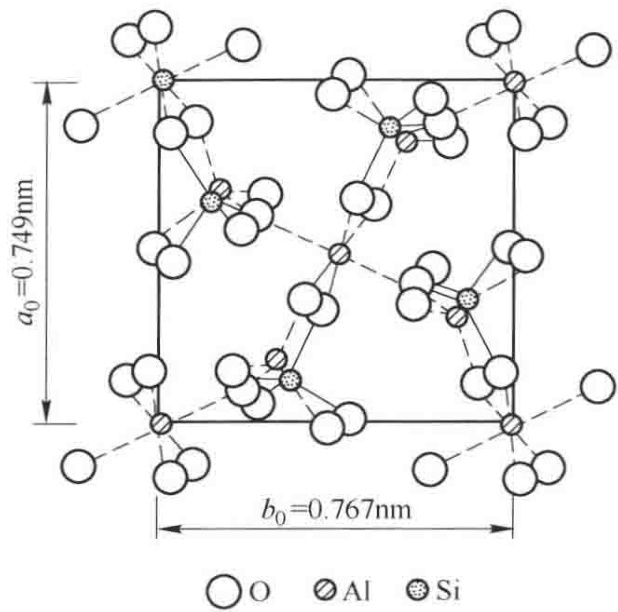

图6 硅线石的晶体结构

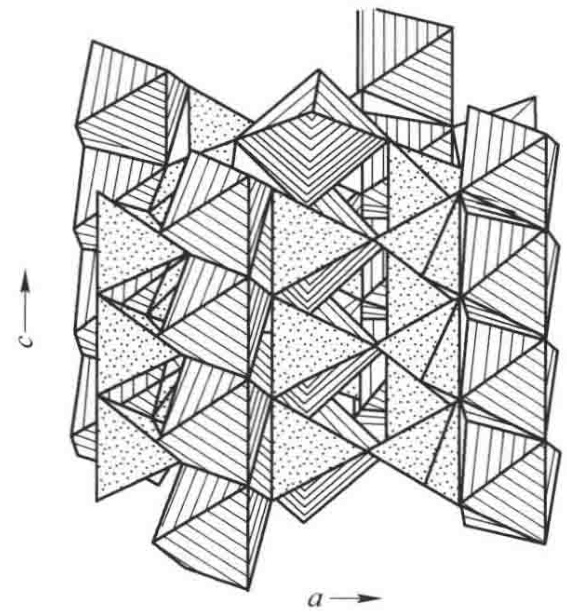

图7 以配位多面体形式表现的硅线石晶体结构

从硅线石到莫来石：一场原子尺度的置换与重构

莫来石（Mullite, 3Al₂O₃·2SiO₂）是绝大多数铝硅酸盐耐火材料在高温下的最终稳定相，其结构与硅线石高度相关。可以认为，莫来石的结构是在硅线石晶格基础上通过原子置换和重构形成的。

这个转变的核心在于四面体链上发生的 Si⁴⁺ 与 Al³⁺ 的置换。

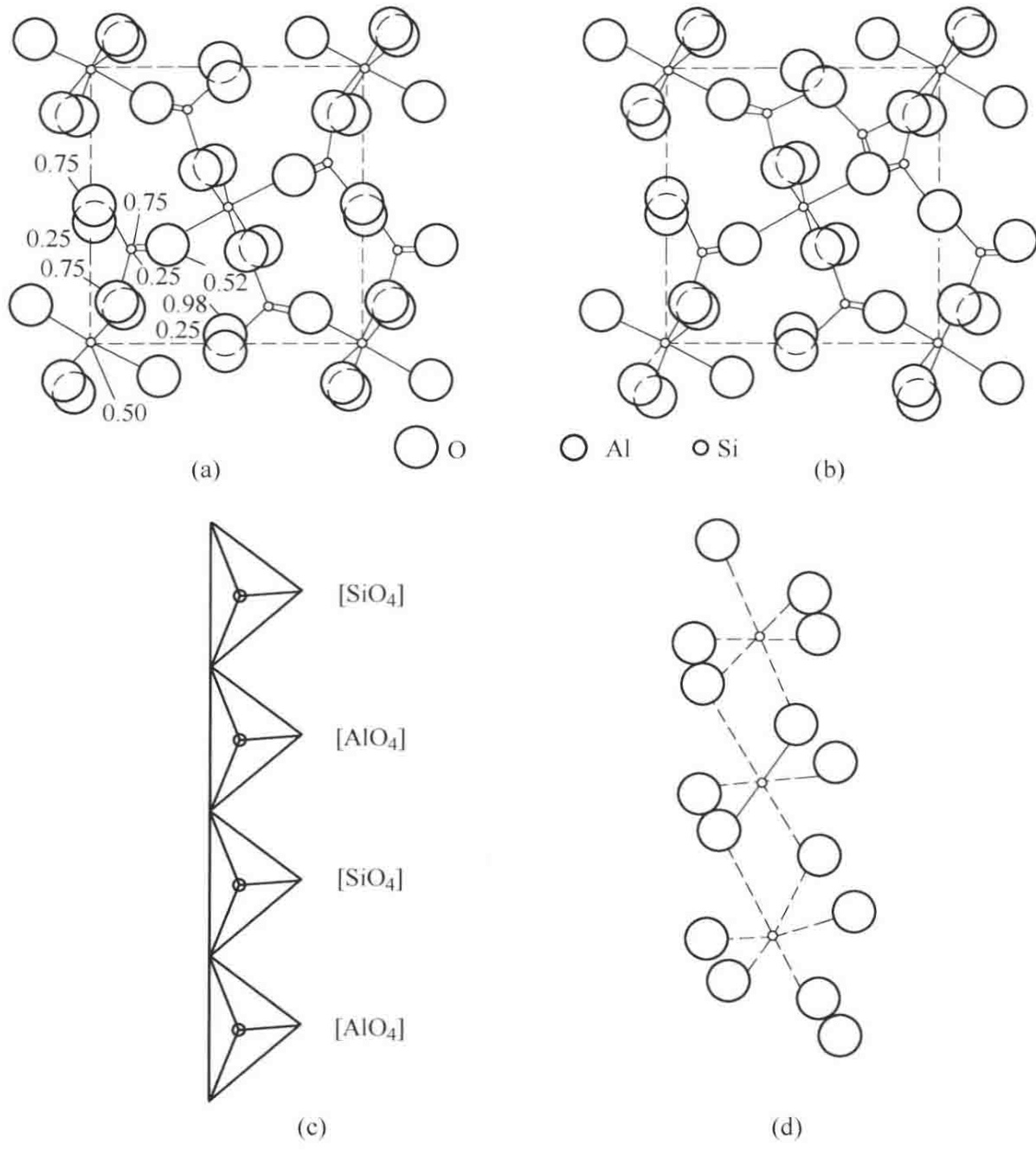

图8 硅线石(a)与莫来石(b)的结构对比，及其中的四面体链(c)和八面体链(d)

转变过程可以这样理解：

1. 模板：以4个硅线石晶胞（化学式可写作 Al₃₂Si₁₆O₈₀）为基础单元。
2. 置换：其中4个 Si⁴⁺ 离子被4个 Al³⁺ 离子取代。
3. 重构：置换导致了晶格内部的电价不平衡。为维持整体电中性，晶格中必须丢掉2个氧离子，形成氧空位（Oxygen Vacancy）。

这个过程的化学计量关系可以表示为： Al₃₂Si₁₆O₈₀ - 4Si⁴⁺ + 4Al³⁺ = Al₃₆Si₁₂O₈₀

而 Al₃₆Si₁₂O₈₀ 恰好是6个莫来石“分子”（3Al₂O₃·2SiO₂ 或 Al₆Si₂O₁₃）的总和，即 6 × (Al₆Si₂O₁₃) = Al₃₆Si₁₂O₇₈，多出的2个氧原子实际上是以空位的形式存在。这种存在晶格缺陷的“缺席结构”以及由此引发的局部电价不平衡，使得莫来石在特定化学环境（如碱金属或碱土金属熔体）中相对容易分解。

结构相似性带来的鉴定挑战

由于莫来石的结构脱胎于硅线石，两者在晶体学性质上表现出极大的相似性，如都属于斜方晶系，都呈针状或柱状晶体。这给常规的物相鉴定，特别是X射线衍射（XRD）分析，带来了巨大挑战，它们的衍射峰位置非常接近，难以精确区分。

表2 莫来石与硅线石的性质比较

准确区分原料中硅线石的莫来石化程度，或者成品中两相的相对含量，对于评估材料的热处理工艺和最终性能至关重要。要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物原料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636
