矿化剂如何驱动硅石向鳞石英高效转化

硅石在高温下的相变，本质上是从低温石英向鳞石英的结构重排，但这条路径充满障碍。如果完全依赖纯热驱动，转化过程往往停- 加入矿化剂可促进从低温石英到鳞石英的转化，无矿化剂主要得到方石英。 滞不前，甚至偏向生成方石英这样的中间态。这不禁让人思考：在实际生产中，为什么许多硅石煅烧实验难以达到预期鳞石英含量？

拿河南铁门地区的结晶硅石为例，我们通过一系列煅烧测试，逐步推高温度到1000°C、1350°C、1420°C、1450°C，直至1550°C，每次保温2小时。偏光显微镜下观察到的相组成，揭示了无矿化剂条件下的局限性：主导相始终是未转化的石英和方石英，鳞石英几乎踪影全无。以下表格汇总了这些变化，清晰展现了温度梯度对矿物比例、真比重以及形态的影响。

这种无添加的煅烧路径，在业内常被称作干转化。它的典型特征在于，产物以方石英为主，鳞石英产量微乎其微，甚至可以忽略。这反映出硅石晶体结构的惰性：在缺乏外部催化下，高温仅能激发部分重构，却难以跨越到更稳定的鳞石英形态。那么，这种干转化的微观机制是什么？本质上是晶格缺陷的缓慢积累，导致转化动能不足以克服势垒。

转机出现在引入矿化剂时。矿化剂的介入，能显著加速硅石向鳞石英的定向转变，生成大量目标相。常见的矿化剂包括铁鳞和软锰矿，其中铁鳞在当前生产线上占据主导地位。选择铁鳞时，需严格把控其品质：FeO + Fe₂O₃ 含量超过90%，粒度分布上，大于0.5 mm的颗粒不超过1%~2%，而小于0.088 mm的部分应占80%以上。这种精细要求，确保矿化剂能均匀渗透硅石颗粒，促进均匀反应。

加入矿化剂后的煅烧过程，其相变关系如图所示。

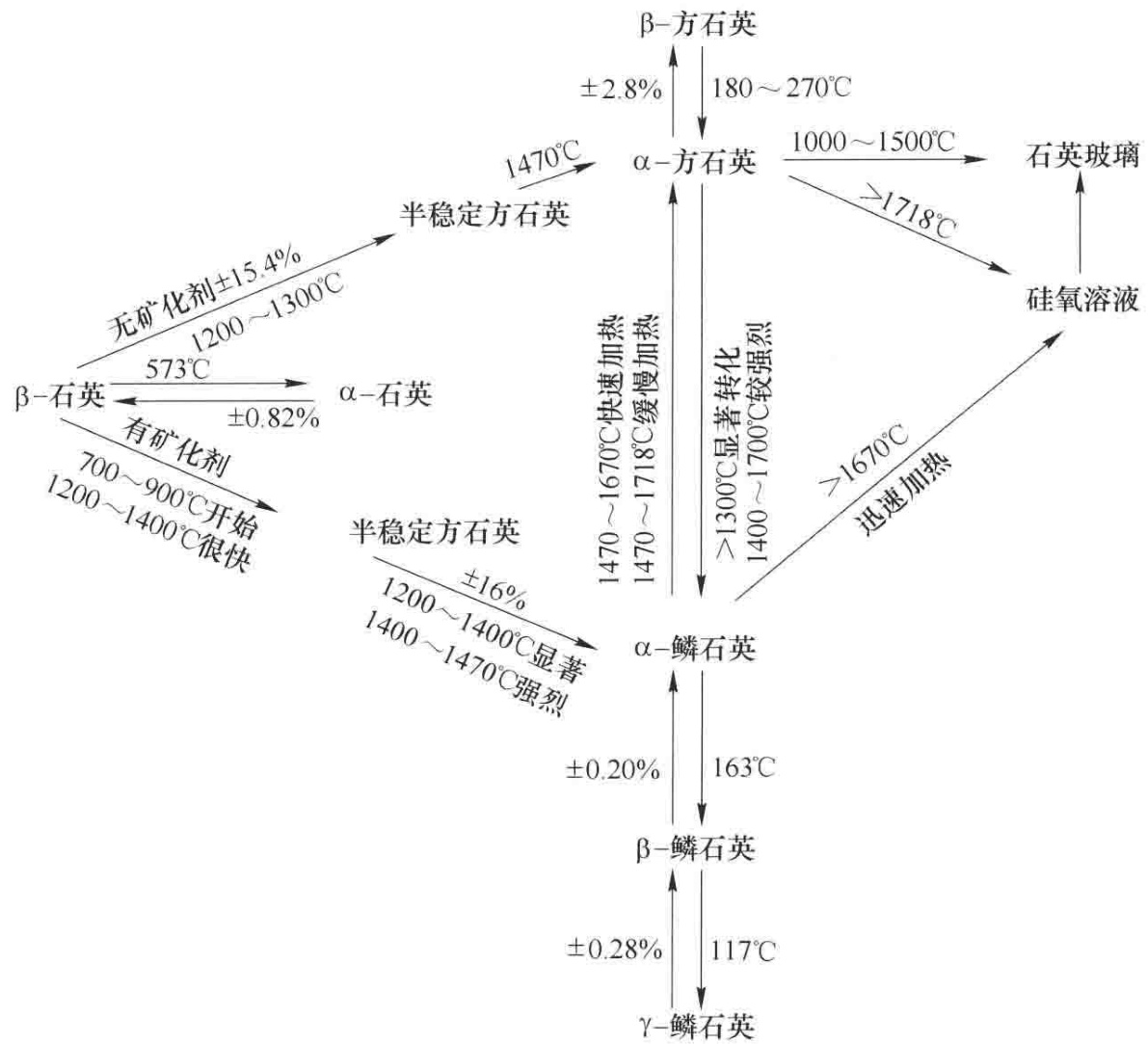

图 SiO₂ 煅烧过程的转变关系

从图中不难看出，矿化剂的存在让转化曲线在1200°C以上陡然加速，进入1400°C区间后，反应剧烈起来，同时伴随明显的体积膨胀。这类体积效应源于晶相重排时的密度变化，如果不加以控制，容易引发砖坯开裂或变形。实际操作中，高温段的升温速率必须谨慎调控，通常保持在较低水平，以匹配转化的动态平衡。

矿化剂的催化作用，归根结底在于它降低了相变激活能，开辟了从石英到鳞石英的低阻路径。但在微观层面，这两种转化模式——干式与矿化辅助——在晶界行为上又有何异同？干转化更依赖于热振动诱发的缺陷迁移，而矿化剂则引入异质核，促进鳞石英的优先成核。理解这些差异，对优化耐火原料的煅烧工艺至关重要，尤其在追求高纯度鳞石英时。

正因如此，硅石煅烧转化的可靠性检测，成为质量控制的核心环节。要精准评估矿物相比例、真比重变化乃至微观形态演变，对实验条件和仪器精度要求极高。这正是专业检测实验室的强项所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测硅石矿物，央企背景，可靠准确。欢迎沟通交流，电话19939716636

展望未来，随着矿化剂配方的迭代，或许我们能进一步压缩转化温度窗，减少能量消耗。但当下，关键仍在于平衡转化效率与结构稳定性，避免体积效应的负面冲击。这条路径的精进，将直接提升耐火材料的整体性能。
