硅砖抗渣性机制解析：晶型转变如何主导侵蚀行为

在高温环境下，硅砖的抗渣性能往往决定着整个耐火系统的寿命。你有没有想过，为什么某些硅石原料在加热后表现得格外脆弱？答案藏在晶型转变的细节里：当硅石转为方石英的比例越高、转化启动得越早，材料的侵蚀程度就越严重。这背后的逻辑- 用户可能想了解耐火材料性能、失效分析或优化方案。 在于，方石英的晶体结构远比原始石英松散得多——α-方石英的比重只有2.23，而β-石英则达到2.65。这种密度差异直接放大反应表面积，让侵蚀过程加速推进。更棘手的是，转化过程伴随显著的体积膨胀效应，导致材料组织变得松脆易碎。

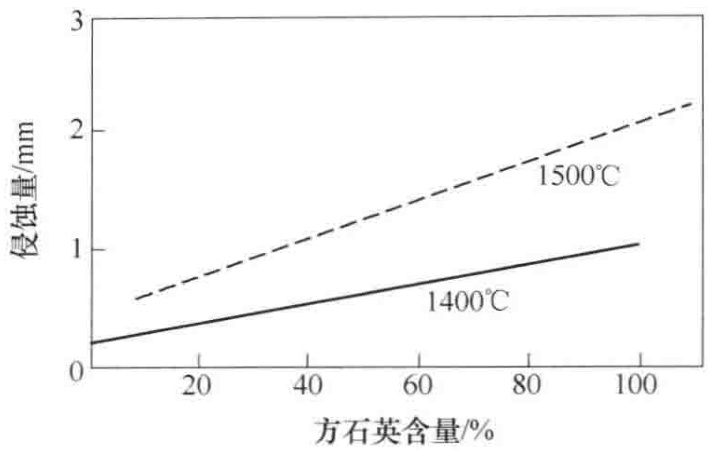

侵蚀量与方石英含量的关联并非抽象概念，而是有清晰的量化关系。如下图所示，随着方石英比例攀升，侵蚀深度呈近线性增长，这提醒我们在原料筛选时必须警惕这种微观转变的连锁反应。

图 方石英含量与侵蚀量关系

深入看，这种侵蚀机制本质上是晶型稳定性与化学活性的博弈。方石英的低密度结构像一张疏松的网，渣相更容易渗透并引发腐蚀。相比之下，鳞石英展现出更优异的耐侵蚀潜力——它的晶格排列更致密，体积变化小得多，能有效维持材料的整体完整性。那么，在硅砖配方设计中，我们自然倾向于最大化鳞石英的生成，以此抵御高温渣的攻击。

但问题远不止于此。残余低温石英的存在是个隐形隐患。这些未转化的石英颗粒，在实际服役过程中会随温度波动或长时间热载荷而二次转变，引发额外膨胀。这不只放大体积应力，还会破坏制品的高温稳定性，导致裂纹萌生或剥落。试想，在玻璃窑或焦炉这样的严苛场景下，这种残余膨胀能轻易酿成灾难性失效。优化路径很明确：通过精确控制煅烧工艺，尽量降低残余石英比例，确保鳞石英主导微观相组成。

要精准评估这些晶型转变对抗渣性的影响，离不开可靠的微观结构分析和侵蚀试验数据。耐火材料研发中，常常面临样品变异性大、测试条件苛刻的难题，这时专业检测机构的介入就显得尤为关键。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料抗渣性央企背景，可靠准确。欢迎沟通交流，电话19939716636

展望硅砖的未来迭代，结合先进模拟工具，我们或许能预判不同原料下的晶型演化路径，从而定制出更耐久的配方。归根结底，抗渣性优化的核心在于平衡晶型分布——鳞石英多一些，残余石英少一点，侵蚀风险自然降到最低。如果你在项目中纠结于类似晶型调控的瓶颈，不妨分享你的具体场景，我们可以一起脑暴更实操的方案。
