隔热材料选择的悖论：为何密度越低，高温下性能反而越差？

在隔热材料领域，一个深入人心的法则是：更轻、更疏松的材料通常意味着更好的隔热效果。工程师在追求极致节能时，也自然地将目光投向那些体积密度极低的材料。然而，这个看似牢不可破的法则，在特定的高温工况下，不仅可能失效，甚至会导向完全相反的结果。

这种性能的反转并非个例，而是由材料在不同温度下热量传递机制的转变所决定的。我们以硬硅钙石型保温材料为例，通过一组具体的实验数据来揭示这一现象。

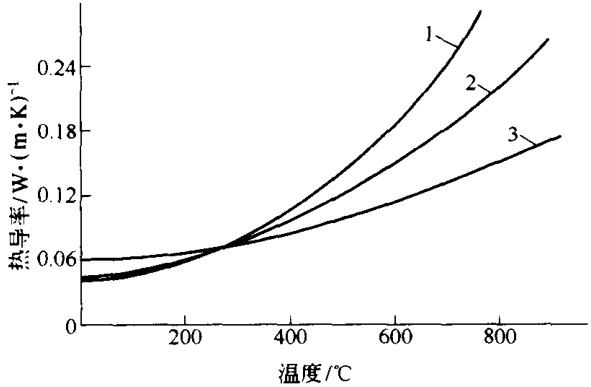

上图展示了三种不同体积密度（0.1 g/cm³、0.13 g/cm³和0.25 g/cm³）的硬硅钙石材料，其热导率随温度变化的曲线。

在相对较低的温度区间（室温至约300°C），情况完全符合我们的直觉。体积密度最低的材料（0.1 g/cm³），其热导率显著低于密度更高的同类材料。这主要是因为在此阶段，热量传递以固相传导为主，更低密度意味着材料内部的固相连接路径更少、更曲折，同时更多的封闭气孔有效阻碍了热量传导。

然而，当温度跨过一个临界点，大约在300°C附近，局势开始变得微妙。三条曲线几乎交汇在一点，意味着不同密度的材料在此刻的隔热性能变得相差无几。

真正的转折发生在温度继续攀升之后。超过300°C，热导率与密度的关系发生了戏剧性的逆转。之前表现最优的低密度材料（0.1 g/cm³），其热导率曲线的斜率急剧增大，性能迅速恶化，反而成为三者中隔热效果最差的一个。相反，密度最高的材料（0.25 g/cm³）此刻却展现出更优越的高温隔热稳定性。

那么，是什么导致了这种性能悖论？

关键在于热辐射。随着温度升高，热量传递的方式中，辐射传热所占的比重越来越大，并逐渐成为主导因素。对于低密度、高气孔率的材料而言，其内部孔隙尺寸往往也较大，这为热射线在材料内部的穿透提供了便利通道。在高温下，这种穿透性的辐射传热效应，其影响甚至超过了固相传导减少所带来的好处，最终导致整体热导率的急剧上升。密度较高的材料，其内部结构更为致密，孔隙更小，能更有效地散射和吸收热辐射，从而在高温下维持了较低的热导率。

这一现象为工业窑炉、热工设备等高温应用领域的材料选型敲响了警钟：单纯追求低密度和高气孔率，而不考虑实际使用温度，可能会导致设计失效和巨大的能源浪费。要确保隔热方案的科学性和经济性，必须基于材料在真实工作温度下的热导率数据进行决策。这种复杂的性能关系，也凸显了依赖通用产品手册数据进行关键设计的风险。精确评估材料在目标工况下的真实性能，是实现最佳节能效果的唯一可靠路径。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，在隔热材料的选型上，不存在一劳永逸的“最优密度”，只存在匹配特定工况的“恰当密度”。一切选择，都应始于对真实工作温度下材料性能的精准洞察。
