多晶氧化铝纤维的高温稳定性：从性能瓶颈到改性策略

在极端高温环境中，材料的稳定性不仅仅是能否耐温，更关键的是在长期服役过程中能否维持其初始的机械性能与结构完整性。多晶氧化铝（PCW）纤维，作为高温绝热领域的关键材料，其性能上限直接由氧化铝含量决定。通常，我们可以将其划分为三个核心等级：

• 莫来石纤维：Al₂O₃含量约70%，长期使用温度低于1350°C。
• 高氧化铝纤维：Al₂O₃含量提升至80%，使用温度上限可达1400°C。
• 纯氧化铝纤维：Al₂O₃含量高达95%，可在1600°C的严苛条件下稳定工作。

这些纤维的共同优势在于其高纯度、低杂质的化学组成，以及以α-Al₂O₃和莫来石为主的稳定晶相。这赋予了它们出色的耐化学侵蚀性与高温性能。下表汇总了不同来源的多晶氧化铝纤维的关键性能指标，可作为选材与性能评估的基准。

表：各类多晶氧化铝纤维基础性能对比

| 性能 | 纯氧化铝质 (95% Al₂O₃) | 高氧化铝质 (80% Al₂O₃) | 莫来石质 (70% Al₂O₃) | | :— | :—: | :—: | :—: | :—: | :—: | :—: | | 来源 | 中国 | 英国 | 中国 | 日本 | 中国 | 美国 | | 化学组成 w/% | | | | | | | | Al₂O₃ | 95 | 95 | 79.5 | 80 | 67.3~76.1 | 68~70 | | SiO₂ | 5 | 5 | 20 | 20 | 15.2~24.4 | 15~23 | | 主晶相 | α-Al₂O₃ | α-Al₂O₃ | 莫来石, α-Al₂O₃ | 莫来石, α-Al₂O₃ | 莫来石 | 莫来石 | | 纤维直径/μm | 5 | <3 | <7 | 3 | 2~7 | 3-5 | | 纤维长度/mm | 10～100 | 40 | 1 | 1 | 20~50 | 25~60 | | 长期使用温度/°C | 1400 | 1400 | 1400 | 1500 | 1350 | 1350 | | 加热收缩率/% | 2.2 | <3 | 2.6 | 1 | 1.3 | 1.5 | | (测试条件 °C, h) | (1500, 6) | (1500, 24) | (1500, 8) | (1500, 1) | (1500, 6) | (1500, 2) |

性能瓶颈：高温下的晶粒长大与脆化

然而，即便性能优越，多晶氧化铝纤维在高温下也面临着一个固有的挑战：微观结构的演变。在持续高温作用下，纤维内部的晶粒会逐渐长大。当晶粒的尺寸增长到接近甚至超过纤维本身的直径时，材料的力学行为会发生灾难性的转变——纤维变脆，失去原有的柔韧性与弹性。这是一种典型的材料失效模式，极大地限制了其在动态或振动工况下的应用寿命。

那么，如何抑制这种自发的、破坏性的晶粒长大过程？答案在于微量元素的“钉扎效应”。通过在纤维成分中引入特定的晶粒生长抑制剂，如SiO₂、Cr₂O₃或B₂O₃，可以有效地稳定微观结构。

以最常用的二氧化硅（SiO₂）为例，其作用机制并非简单的物理阻碍。在高温下，SiO₂会与基体中的Al₂O₃发生原位反应，在晶界处形成细小的晶间莫来石相。这些新生成的莫来石相如同一颗颗钉子，牢牢地“钉扎”住α-Al₂O₃晶粒的边界，从而有效抑制其异常长大。

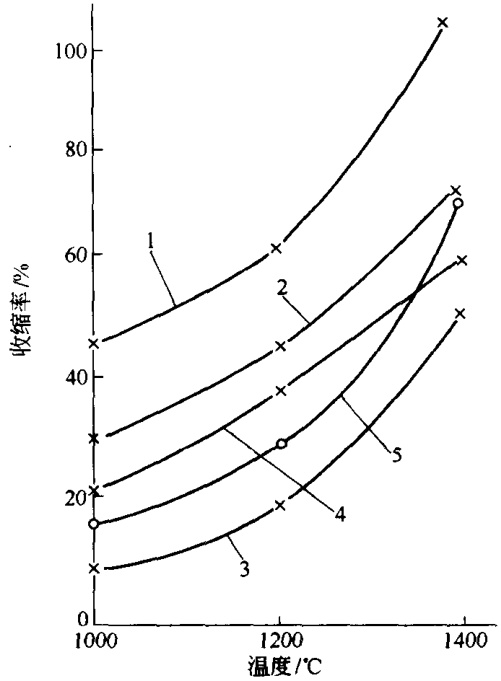

图：添加剂对多晶氧化铝纤维高温收缩率的影响。曲线1：无添加剂；曲线2：4% SiO₂；曲线3：10% SiO₂；曲线4：0.24% Cr₂O₃。

上图直观地展示了添加剂的显著效果。数据表明，将SiO₂的添加量从4%增加到10%，纤维在高温下的加热收缩率能降低20%到25%。这种尺寸稳定性的提升对于精密窑炉和航空航天等领域的应用至关重要。因此，在工业化生产中，引入适量的SiO₂作为稳定剂已成为一种标准工艺。同时，增加SiO₂含量还能有效降低生产成本，这也是莫来石纤维在成本上具备优势的原因之一。准确评估不同添加剂配方对纤维微观结构和宏观性能的影响，是材料开发与品控的核心环节。这需要依赖精密的显微分析和高温力学测试，以获取可靠的实验数据。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

热导率的“反常”行为

在隔热材料领域，热导率是衡量性能的核心指标。对于致密的氧化铝陶瓷，其热导率行为与大多数结晶材料一致，即随着温度升高而降低。但对于多晶氧化铝纤维这种多孔材料，情况则变得复杂。

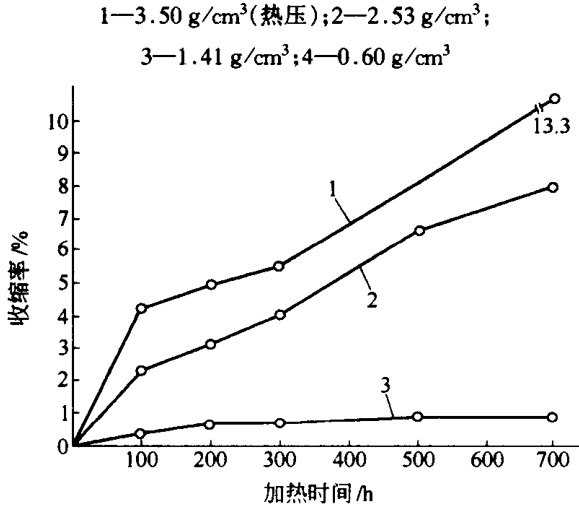

图：多晶氧化铝纤维材料的热导率与体积密度、温度的关系。

如图所示，低体积密度的纤维制品，其热导率随温度升高反而呈现出上升的趋势。这背后是什么物理机制在起作用？原因是，在多孔结构中，热量传递不仅通过纤维本身（固相传导），还通过孔隙中的气体（气体传导）以及孔隙壁之间的热辐射。在高温区，辐射传热的贡献变得越来越重要，甚至成为主导。温度越高，辐射传热越强，从而导致总的有效热导率不降反升。理解这一“反常”行为，对于精确设计高温隔热系统至关重要。

优势对比：为何选择多晶氧化铝纤维？

与传统的硅酸铝耐火纤维相比，多晶氧化铝纤维最突出的优势在于其卓越的高温体积稳定性。

图：氧化铝纤维与硅酸铝纤维的加热收缩率比较。曲线1：1260级硅酸铝纤维；曲线2：1400级硅酸铝纤维；曲线3：多晶氧化铝纤维。

上图的对比一目了然。由于其高纯度的化学成分和内在稳定的晶相结构（α-Al₂O₃和莫来石），多晶氧化铝纤维在经受长期高温灼烧后，体积几乎不发生变化。相比之下，普通硅酸铝纤维在接近其使用温度上限时，会发生显著的收缩和粉化。这种巨大的性能差异，使得多晶氧化铝纤维成为那些对尺寸精度、使用寿命和可靠性有极致要求的应用场景中，无可替代的选择。
