为何您的隔热砖“越用越不隔热”？揭秘烧成温度与热导率的底层关联

在高温工业领域，隔热耐火材料是能效控制的关键一环。然而，一个长期困扰工程师和设备维护经理的现象是：为什么一些性能优异的轻质隔热砖，在实际使用一段时间后，其隔热效果会悄然下降？这个问题的答案，往往隐藏在材料制造过程中的一个核心参数——烧成温度。

烧成温度对隔热材料最终性能的影响，远比想象中更为直接和深刻。热量在多孔材料中的传导，主要依赖于固相骨架。因此，固相自身的烧结程度、玻璃相的含量以及颗粒间的接触状态，共同决定了热流的“高速公路”有多宽。

下图清晰地揭示了轻质黏土砖烧成温度与其热导率之间的定量关系。

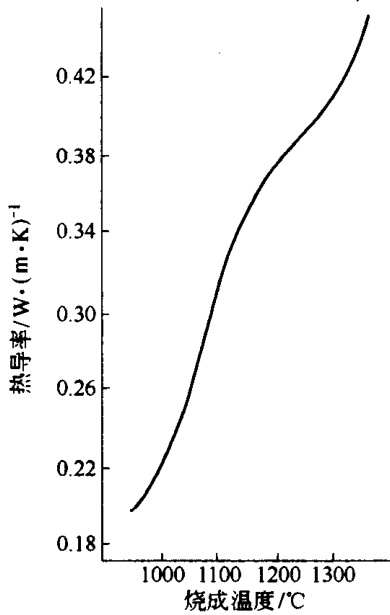

图18-49 轻质黏土砖的烧成温度与热导率关系（体积密度为 0.8 g/cm³）

数据传递的信息非常明确：随着烧成温度的攀升，材料的热导率显著增大。这背后的微观机制是什么？在较高的烧成温度下，砖体内部的烧结过程更为充分。原本点对点接触的原料颗粒，其接触面逐渐扩大、焊合，形成了更连续、更致密的固相网络。同时，原料中的低熔点杂质会形成更多的玻璃相，填充于颗粒间隙，进一步强化了固相间的连接。这些变化共同作用，极大地增加了固相传热的有效截面积，为热量提供了畅通无阻的传导路径，从而宏观上表现为热导率的上升。

这一原理为隔热耐火材料的生产和选型提供了两个至关重要的指导方向。

首先，在生产端，为了追求极致的隔热性能，必须在保证材料基本使用强度的前提下，尽可能选用烧结温度较低、纯度较高的原料。这本质上是在材料的机械性能与热工性能之间寻求一个精妙的平衡点。

其次，在应用端，必须警惕材料在高温下的“二次烧结”或“老化”效应。当隔热砖的实际使用温度接近甚至超过其初始烧成温度时，其内部结构会继续发生上述的烧结和玻璃化过程。结果就是材料的孔隙结构被破坏，热导率不可逆地升高，最终导致隔热性能劣化。因此，为高温工况选择隔热材料时，优先考虑杂质含量更低的、热稳定性更好的高纯度材料，是一条基本准则。

准确评估原料纯度、优化烧成工艺曲线，以及验证最终产品在模拟工况下的性能稳定性，涉及一系列复杂的热物理性能测试与微观结构分析。这不仅需要精密的设备，更依赖于深厚的材料学知识和丰富的检测经验。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
