轻质耐火材料的性能悖论：当体积密度与气孔率不再是唯一指标

在耐火材料的研发与品控中，我们常常依赖体积密度和气孔率这两个核心指标来评判轻质隔热产品的性能。然而，一个颇具迷惑性的现象是：两款成分、密度、气孔率完全相同的轻质刚玉砖，其关键性能——如耐压强度和热导率——却可能存在天壤之别。这种性能上的巨大反差，其根源究竟何在？

答案隐藏在材料的显微结构中。制造工艺的选择，直接决定了材料内部气孔与固相骨架的拓扑构型，从而在宏观性能上划出了分水岭。我们以两种主流的造孔技术——可燃物法与泡沫法——为例，深入剖析这一现象。

工艺路径与微观骨架的重塑

可燃物法，顾名思义，是在坯料中混入有机或碳质颗粒（如锯末、焦炭等），在烧成过程中使其燃烧殆尽，从而原位形成气孔。泡沫法则是先将稳定的泡沫与泥浆混合，再成型烧结，泡沫占据的空间最终形成气孔。

表面上看，两种方法都实现了减重和隔热的目标。但微观世界的差异是巨大的：

• 可燃物法： 随着可燃物的燃烧，氧气需要通过已形成的气孔向内扩散，燃烧产物则沿相反路径向外排出。这个过程天然地在材料内部构建起一张连续的、相互贯通的气孔网络。其结果是，材料的固相骨架被这张网络分割得断断续续。这种“气相连续，固相不连续”的开放型结构，为气体穿梭提供了畅通无阻的通道。

• 泡沫法： 泡沫在泥浆中以孤立的气泡形式存在，烧成后形成封闭或半封闭的球形气孔。这些气孔被连续的陶瓷基体所包裹，形成了“固相连续，气相不连续”的封闭型结构。

这种结构上的根本不同，直接导致了性能的此消彼长。

数据解读：强度与隔热的权衡

以下数据直观地揭示了两种工艺路径带来的性能差异。我们比较了采用泡沫法和两种不同粒度可燃物法生产的、具有相同70%气孔率和1.20 g·cm^-3体积密度的轻质刚玉砖。

表1：泡沫法与可燃物法制备的轻质刚玉砖性能对比

注1：可燃物粒度。 注2：1 mmHg = 133.322 Pa。

数据的对比结果一目了然：

1. 强度差异悬殊： 泡沫法制品的耐压强度高达20.6 MPa，而可燃物法制品则不足1 MPa，相差超过25倍。这是因为泡沫法形成的连续固相骨架能有效传递和分散应力，而可燃物法中断断续续的固相网络在受力时极易发生结构破坏。

2. 隔热性能反转： 在隔热性上，可燃物法扳回一城。其热导率在900°C时低至0.45 W·(m·K)^-1，远优于泡沫法的0.87 W·(m·K)^-1。这得益于其开放且连续的气孔结构，内部空气的对流虽然存在，但其“迷宫效应”和固相传热路径的减少，使得整体隔热效果更强。透气度数据也印证了这一点，可燃物法的透气度比泡沫法高出数十倍甚至上百倍，清晰地表明了其内部气孔的高度连通性。

工艺控制的深层挑战：可燃物自身变量的影响

如果说工艺路线的选择是第一重决策，那么在可燃物法内部，对可燃物自身的精细控制则是更深层次的挑战。可燃物的种类、粒度、用量都会显著影响最终产品的性能。

 图：不同可燃物对轻质砖烧成收缩的影响

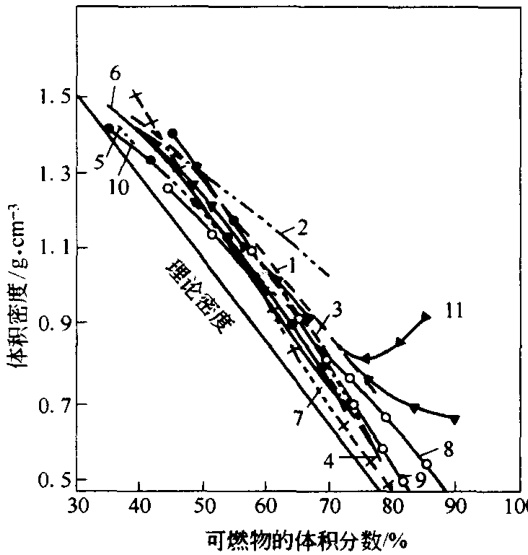

图：不同可燃物对轻质砖体积密度的影响

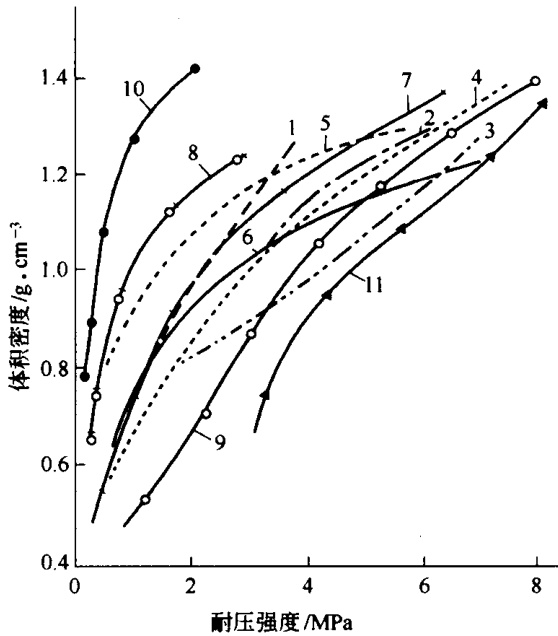

图：不同可燃物对轻质砖强度的影响

例如，可燃物的粒度分布直接决定了最终气孔的大小和均匀性。

表2：褐煤粒度对轻质黏土砖性能的影响

数据显示，使用更细的褐煤（0~0.2 mm）作为造孔剂，可以在相近的体积密度下，获得接近4倍的耐压强度提升。这是因为细小、均匀的颗粒能形成更弥散、更规则的微孔结构，减少了大的结构缺陷，从而优化了力学性能。然而，这也意味着对原料的预处理和混料均匀性提出了更高的要求。

精确表征这些复杂的微观结构差异，并将其与最终的宏观性能（如高温下的荷重变形、热导率变化）进行定量关联，是优化材料设计和实现稳定生产的关键。这不仅需要先进的表征手段，更需要深刻的机理理解。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，轻质耐火材料的工程设计，本质上是一场关于微观结构的构建艺术。性能的优劣，并非由材料的“空”了多少来简单决定，而是取决于其留下的固相骨架是如何精巧地组织起来的。在强度与隔热这对永恒的矛盾体之间取得最佳平衡，依赖于对工艺-结构-性能之间深层关系的精准洞察与控制。
