钢纤维增强耐火浇注料：赋予“陶瓷”材料“钢铁”韧性的内在逻辑

耐火浇注料，作为现代高温工业的核心构筑材料，其本质上是一种工程陶瓷。它拥有出色的耐高温和抗侵蚀性能，但其固有的脆性却一直是工程应用的痛点。在剧烈的温度波动或机械冲击下，微裂纹的产生与扩展往往是不可避免的，最终导致材料剥落甚至断裂，严重影响设备运行寿命和安全性。

如何破解这一难题？一个极具开创性的思路是，在“陶瓷”基体中引入“钢铁”的基因——这便是钢纤维增强耐火浇注料的核心思想。通过在由耐火集料、结合剂和外加剂组成的混合料中，掺入特定尺寸（长度通常为20-35 mm）的耐热钢纤维，我们能够从根本上改变材料的力学行为。

这种复合材料的优势并非简单的性能叠加，而是实现了质的飞跃：

• 抑制收缩： 在养护、烘烤及高温服役过程中，钢纤维的网络结构能有效抑制基体的体积收缩，维持结构稳定性。
• 提升韧性与强度： 钢纤维如同深入材料内部的“微型钢筋”，显著提升了浇注料的韧性、抗机械冲击能力和整体力学强度。
• 优化抗热震性： 面对骤冷骤热，钢纤维能吸收和耗散大量应力能量，有效抵抗热冲击。
• 阻断裂纹扩展： 这是最关键的一点。当基体中出现微裂纹时，高强度的钢纤维能够起到“桥接”作用，阻止裂纹在热应力和机械应力下进一步延伸，从而避免灾难性的断裂或大面积剥落。

纤维选型：形态、材质与性能的权衡

增强效果的好坏，直接取决于钢纤维自身的特性。从几何形态上看，纤维有直线、波纹、锯齿等多种形状，截面也包括圆形、方形、月牙形等。工程实践证明，采用熔抽法生产的月牙形截面直纤维，因其能最大化与浇注料基质的接触面积，增大界面摩擦力，同时又不影响搅拌时的流动性和分散性，已成为当前的主流选择。

更核心的考量在于纤维的材质。不同工况温度对钢纤维的耐热和抗氧化能力提出了截然不同的要求。通常，以1000°C为界：

• 1000°C以下工况： 对于单面受热的炉衬等，通常选用ME304和ME430牌号的不锈钢纤维。
• 1000°C以上工况： 必须采用抗氧化性能更优异的ME446、ME310和ME330等高牌号耐热不锈钢纤维。

下表详细列出了几种主流耐热钢纤维的关键合金成分与性能参数，为工程师在进行材料选型时提供了可靠的数据依据。

从数据解读增强机理：应力-应变曲线背后的秘密

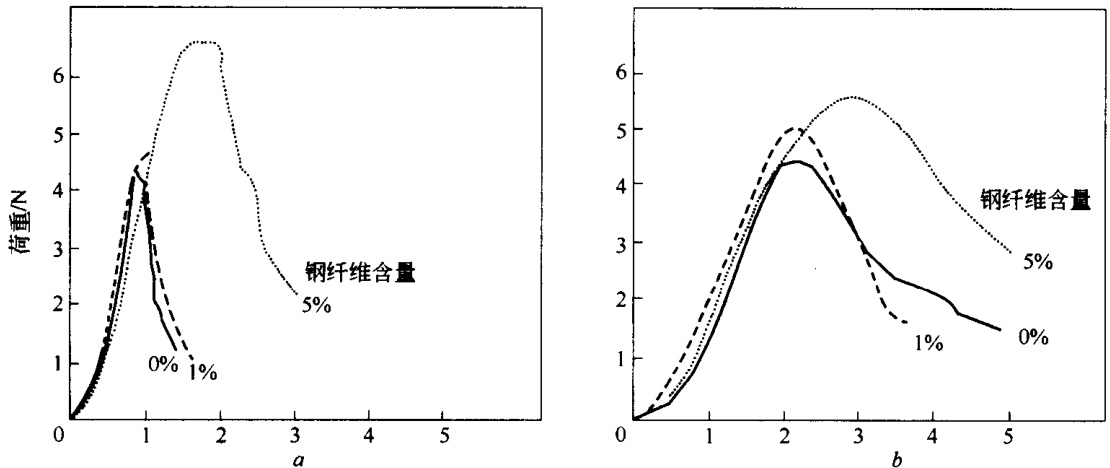

钢纤维的核心价值在于改善材料在受力下的应变能力。下图展示了在一种铝硅质浇注料（Al₂O₃ 33%, SiO₂ 53%）中，加入不同掺量ME430不锈钢纤维后，于800°C和1200°C高温下的应力-应变特性。

曲线清晰地揭示了，加入5%钢纤维后，材料不仅极限强度（应力峰值）得到提升，更重要的是其断裂应变（横坐标）显著增大。这意味着材料在断裂前能够承受更大的变形，吸收更多的能量，这正是“韧性”提升的最直观体现。要精确绘制出如此高温下的应力-应变曲线，对测试设备、环境控制和数据采集都提出了极为苛刻的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

从实验室到现场：确保增强效果的工艺控制要点

材料的优异性能最终能否在实际应用中兑现，很大程度上取决于施工工艺的精细化程度。以下几点是确保钢纤维增强浇注料性能最大化的关键：

1. 精准掺量： 钢纤维的加入量并非越多越好。通常，1%至3%（体积比）是理想区间。过低的掺量增强效果不明显，而过高则可能导致纤维团聚，影响浇注料的和易性与均匀性，反而起到负面作用。
2. 优化搅拌顺序： 推荐采用“两步法”。先将干式浇注料与水混合搅拌均匀，形成均质的料浆，然后再加入钢纤维进行短时、高效的搅拌。这种方法可以避免搅拌叶片长时间搅动对钢纤维造成弯曲变形，并确保纤维在基体中均匀分散。
3. 合理的振动成型： 为了使钢纤维在衬体中形成无取向的随机均匀分布，以实现各向同性的增强效果，应优先采用附着式振动器从模具外部施加振动力。强烈不建议使用插入式振动棒，因为它会严重破坏纤维已经建立的均匀网络结构。对于预制件的生产，采用平面振动台也是一种高效的选择。

应用场景：在最严苛的工况下发挥价值

钢纤维增强浇注料凭借其出色的综合性能，广泛应用于各种与高温气体或固态物料接触的工业窑炉衬体，例如电炉炉顶、钢包盖、加热炉炉顶、均热炉炉墙、高温旋风分离器内衬及水泥回转窑冷却筒内衬等。

尤其是在那些需要间歇性工作的场合，如电炉出钢槽、喷射冶金用整体喷枪、铁水脱硫搅拌器等，温度波动剧烈，热应力与机械应力极大。在这些工况下，钢纤维的增强效果能够得到最充分的体现，显著提升构件的抗热震性和耐机械振动性，从而延长使用寿命，保障生产的连续稳定。对这些关键部件进行定期的性能检测与失效分析，是预防性维护和工艺优化的重要一环。
