水玻璃结合浇注料：驾驭成本与性能天平的传统工艺

在不定形耐火材料领域，水玻璃（硅酸钠）作为一种结合剂，堪称经典。它成本低廉，来源广泛，工艺适应性强，这使其在特定应用场景下始终保有一席之地。然而，任何材料的选择都是一场权衡，水玻璃也不例外。其化学本质带来的性能局限，尤其是在高温下的表现，是每一位材料工程师在配方设计时必须直面的核心挑战。

探究本质：水玻璃是什么？

从化学角度看，水玻璃是碱金属硅酸盐的水溶液，其通用化学式可表达为 R₂O·nSiO₂·mH₂O，其中R₂O代表碱金属氧化物。尽管存在硅酸钾、硅酸季胺等多种类型，但在耐火材料中，应用最广泛、最具代表性的还是硅酸钠水玻璃。

评价硅酸钠水玻璃的两个关键参数是模数（M）和密度（D）。

模数，即SiO₂与Na₂O的摩尔比，是决定水玻璃性质的核心。计算公式为： M = 1.023 * (SiO₂% / Na₂O%) 习惯上，我们将模数不小于3的称为中性水玻璃，小于3的则为碱性水玻璃。但这个分类并不绝对，因为水玻璃作为强碱弱酸盐，其水溶液无论模数高低，水解后都显碱性。

Na₂O·nSiO₂ + mH₂O → 2NaOH + nSiO₂(m-1)H₂O

水解产生的NaOH会进一步电离出OH⁻，使整个体系呈碱性。实际上，水玻璃溶液是一种复杂的胶体溶液，其黏度、密度和模数之间存在着密切的联动关系，这直接影响到浇注料的施工性能。

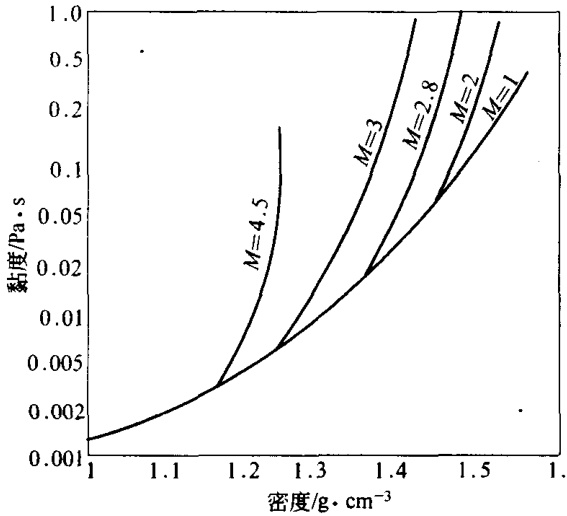

图17-10 硅酸钠水玻璃黏度与密度及模数的关系

从图中可以看出，在密度相同的情况下，模数越高的水玻璃，其黏度也越大。在浇注料配制时，选择合适的模数（通常为2.3-3.0）和密度（1.20-1.35 g/cm³）是确保材料流动性和后续性能的基础。

硬化机理：两种截然不同的路径

水玻璃结合浇注料的凝结硬化，依据其配合的耐火集料的酸碱性，分为两种截然不同的技术路径。

1. 酸性及中性浇注料：依赖促凝剂 当水玻璃用于结合硅质、黏土质或高铝质等酸性、中性集料时，它自身无法独立完成凝结。必须引入促凝剂来打破胶体体系的稳定，促使硅酸凝胶析出。最常用的促凝剂是氟硅酸钠（Na₂SiF₆）。其反应机理是氟硅酸钠先与水玻璃水解产生的NaOH反应，消耗掉体系中的碱，从而破坏硅酸胶粒的电荷平衡，导致硅酸溶胶聚集成凝胶，形成网络结构，赋予材料强度。

除了氟硅酸钠，聚合磷酸钠、氯化铝、CO₂气体，甚至某些有机物如乙二醛等，都可以作为促凝剂，只是反应机理和效果各异。

2. 碱性浇注料：自发反应 当水玻璃与镁质、镁铬质等碱性集料混合时，情况就大不相同了。这些集料中的活性成分，如MgO，会直接与水玻璃中的硅酸发生反应，生成具有胶凝性的水合硅酸镁。这个过程无需额外添加促凝剂，材料便可自发凝结硬化。

配方设计与性能边界

水玻璃浇注料的配方设计，在颗粒级配上与水泥浇注料相似，通常骨料（>100 μm）占60%-70%，粉料占30%-40%。水玻璃的加入量一般在13%-15%之间，而当使用氟硅酸钠作促凝剂时，其用量通常为水玻璃用量的10%-15%。

然而，水玻璃结合剂的致命弱点在于引入了Na₂O。作为一种强熔剂，Na₂O的存在会显著降低材料的荷重软化温度和耐火度，从而严重限制了其在高温下的使用性能。这直接决定了不同材质水玻璃浇注料的应用天花板。

下表清晰地展示了不同材质水玻璃浇注料的理化性能差异：

表17-10 水玻璃结合耐火浇注料的理化性能

从数据中可以清晰地看到，即便是高铝质浇注料，其使用温度也普遍被限制在1400°C左右，而黏土质和半硅质的则更低。这正是Na₂O的负面效应。因此，水玻璃结合的硅酸铝质浇注料更多地被用作耐酸、耐碱内衬等中低温场合。相比之下，水玻璃结合的碱性浇注料（如镁质）和铝镁质浇注料，由于其基质本身的耐火性更高，可用于非精炼钢包、出钢槽内衬或热修补料，使用温度可达1600°C。

要精确控制最终产品的性能，使其恰好满足特定工况的要求，就需要对原料选择、配方比例、促凝剂添加量以及混合工艺进行严格的控制和验证。任何一个环节的偏差，都可能导致最终性能，如荷重软化温度或高温耐压强度，达不到设计标准。因此，对原材料及最终产品的理化性能进行精确检测，是确保水玻璃浇注料质量稳定的关键。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
