硅砖的微观世界：从相组成到结构演变的深度解析

硅砖作为一种关键的酸性耐火材料，其宏观性能的优劣，本质上由其内部微观结构的复杂性所决定。要真正理解硅砖，我们必须深入其显微尺度，探究其独特的相组成与结构特征。这并非简单的成分堆砌，而是一个在高温烧结过程中，由石英发生一系列复杂相变后形成的动态平衡体系。

硅砖的物相构成通常是一个多相共存的复杂系统，主要包括：亚稳方石英、鳞石英、未完全转化的残存石英，以及填充于晶粒间的硅酸盐相（通常呈现为玻璃态）。这里的硅酸盐相并非化学意义上的纯净物，它更像一个“大熔炉”，将原料中引入的少量杂质（如氧化钙、氧化铁等）熔融包裹，形成成分复杂的固溶体，其具体物相可能包含橄榄石、辉石或硅辉石的变体。

显微结构下的颗粒与基质形态

通过低倍显微镜观察，硅砖的整体骨架清晰可见，呈现出典型的颗粒-基质分布（图3-8）。较大的石英原料颗粒构成了材料的支撑骨架，而细小的晶体和玻璃相则填充其间，形成基质。这种结构决定了材料的致密度、机械强度和抗侵蚀能力。

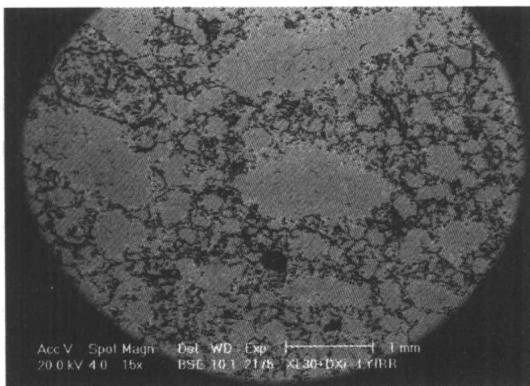

图3-8 硅砖低倍显微结构

石英颗粒的相变路径与特征

将视场放大，我们可以观察到石英颗粒在高温下的演变细节（图3-9）。原始的大尺寸石英颗粒，其绝大部分已转变为亚稳态的方石英。这一转变伴随着显著的体积效应，常常在晶体内部诱发产生密集的鳞片状裂纹，这是方石英化的典型形态学特征。在颗粒的边缘区域，条件适宜时会局部生成鳞石英。与此同时，颗粒之间的基质部分，则主要由更稳定的鳞石英和非晶态的硅酸盐相交织构成。

一个有趣的现象是，即便经过了高温烧结，许多大颗粒的核心区域依然可以发现未转化的残余石英。这揭示了相变过程的不彻底性，也暗示了热量传递和反应动力学在微米尺度上的不均匀性。对这些复杂相变过程的精确表征和量化，直接关系到最终产品的性能稳定性。因此，依赖专业的第三方检测服务进行深入的硅砖微观结构分析和性能评估，已成为行业内确保硅砖质量控制的关键环节。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

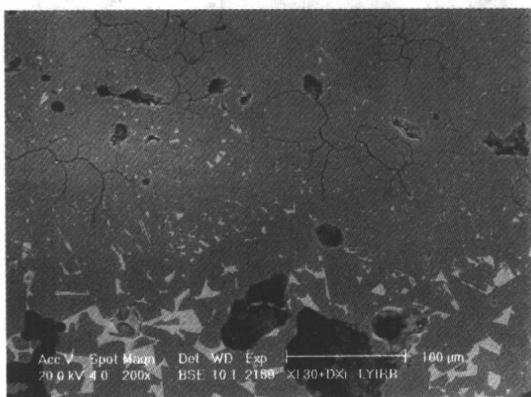

图3-9 石英颗粒内部方石英化及表面生成的鳞石英

基质中玻璃相与次生晶体的析出

基质区域是杂质元素的富集区，其行为对材料最终的高温性能有着至关重要的影响。在含有较多杂质的基质中，液态的硅酸盐相（冷却后形成玻璃相）成为主导。在冷却过程中，从这种粘稠的液相中，常常会析出形态独特的次生晶体。如图3-10所示，典型的矛头状鳞石英双晶便是从玻璃相中结晶析出的产物，它们的存在形式与分布状态，将直接影响材料在高温下的蠕变行为和荷重软化温度。对这些微观析出相的精确识别与分析，是进行硅砖性能检测和失效分析时的重要依据。

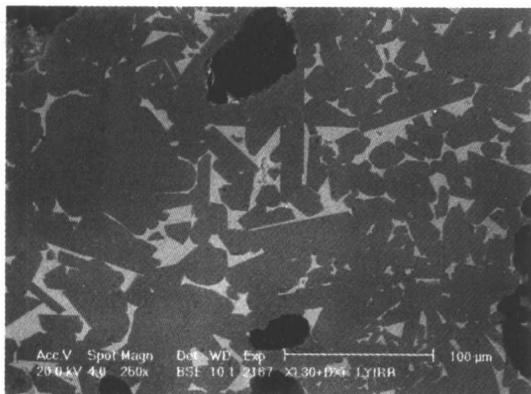

图3-10 基质中的硅酸盐相及鳞石英
