氧化锆的“脾气”：深入解析其晶型转变与相变增韧机理

氧化锆（ZrO₂），作为一种关键的先进陶瓷材料，其卓越的性能背后隐藏着一种独特的物理现象——晶型转变。这种转变既是其应用潜力的核心，也是其制造过程中必须克服的巨大挑战。理解并驾驭ZrO₂的这种“脾气”，是解锁其全部性能的关键。

ZrO₂在不同温度下以三种不同的晶体结构存在：低温下稳定的单斜晶相（m-ZrO₂）、中高温下稳定的四方晶相（t-ZrO₂）以及在更高温度下才出现的立方晶相（c-ZrO₂）。这三种晶型的密度依次递增，分别为m-ZrO₂的5.826 g/cm³，t-ZrO₂的6.10 g/cm³，和c-ZrO₂的6.27 g/cm³。

灾难性的相变：马氏体转变及其后果

问题的核心在于单斜相与四方相之间的可逆转变。当加热纯ZrO₂时，它会在大约1100至1200°C的温度区间内，由m-ZrO₂转变为t-ZrO₂。然而，在冷却过程中，这个转变并不会在相同温度下发生。由于新相晶核难以形成，转变被延迟到950至1000°C才发生。这种温度上的滞后现象是该相变的特征之一。

更为关键的是，这个转变的本质。t-ZrO₂向m-ZrO₂的转变是一种不涉及原子扩散、仅通过晶格瞬间重排完成的位移式相变。其机制与碳素钢中奥氏体向马氏体的转变极为相似，因此在材料学中，这一过程常被直接称为“马氏体相变”。

这种转变的致命弱点在于其剧烈的体积效应。从密度较高的t-ZrO₂（6.10 g/cm³）转变为密度较低的m-ZrO₂（5.826 g/cm³），会伴随着高达4.7%的体积膨胀。在一个已经烧结成型的陶瓷体内，这种瞬间发生的巨大体积变化会产生毁灭性的内部应力，几乎不可避免地导致材料开裂甚至粉碎。因此，任何含有纯ZrO₂的材料，在生产和使用中都必须直面这一难题。

驾驭之道一：稳定化策略

既然相变是问题的根源，那么最直接的思路就是抑制它。通过在ZrO₂中引入特定的金属氧化物作为稳定剂，如氧化镁（MgO）、氧化钙（CaO）或氧化钇（Y₂O₃），可以形成固溶体，从而在室温下稳定住高温的立方晶相或四方晶相。

在众多稳定剂中，Y₂O₃的效果尤为突出。从ZrO₂-Y₂O₃二元相图中可以看出，两者形成的立方固溶体稳定区域非常宽广。例如，当在ZrO₂中固溶约12%（摩尔分数）的Y₂O₃时，所形成的立方固溶体即使冷却到300°C以下依然能够保持稳定，从而彻底规避了破坏性的马氏体相变。这种材料被称为完全稳定氧化锆（FSZ），它虽然牺牲了韧性，但换来了优异的热稳定性和离子导电性。

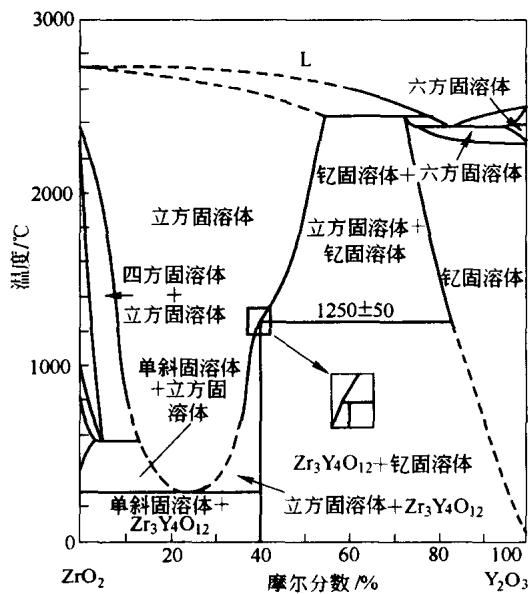

图1-17 ZrO₂-Y₂O₃相图

驾驭之道二：变害为宝的相变增韧

一种更为精妙的策略，不是完全抑制相变，而是巧妙地利用它。这就是所谓的“相变增韧”机制。

其核心思想是，通过精确控制ZrO₂的晶粒尺寸并将其弥散在其他陶瓷基体（如刚玉、莫来石或稳定的立方ZrO₂）中，利用基体的约束应力，将高韧性的t-ZrO₂以亚稳态的形式保留到室温。

这种亚稳态的t-ZrO₂颗粒就像是预设的“能量陷阱”。当材料内部出现微裂纹并开始扩展时，裂纹尖端附近的高度应力场会立即触发这些亚稳态的t-ZrO₂颗粒发生马氏体相变，转变为m-ZrO₂。这个过程伴随着局部的体积膨胀，对裂纹尖端产生强大的压应力，从而有效地阻止或偏转裂纹的进一步扩展，使材料的断裂韧性和抗热震性得到惊人的提升。

要成功实现相变增韧，必须满足几个苛刻的条件：保证材料中可相变的亚稳态四方相有足够高的体积分数，同时确保ZrO₂颗粒与基体间的热膨胀系数差异尽可能小，以避免在冷却过程中产生过大的初始应力。

因此，对氧化锆基陶瓷材料的质量控制，特别是通过X射线衍射（XRD）等手段进行的氧化锆性能检测与相变增韧分析，成为确保产品可靠性的关键环节。精确测定材料中m相、t相和c相的相对含量，是评估其力学性能和稳定性的核心依据。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
