二氧化硅的“变形记”：晶型转变的奥秘及其对材料性能的深远影响

二氧化硅（SiO₂），这种在地球上无处不在的化合物，从沙滩上的石英砂到高性能光纤，其应用形态千差万别。这种多样性的根源，在于其深刻而复杂的“多晶型现象”（Polymorphism）——即在不同温度和压力条件下，SiO₂能够以多种不同的晶体结构稳定存在。理解这些晶型之间的转变机制，对于地质学研究、耐火材料、陶瓷工程乃至半导体工业都具有至关重要的指导意义。

晶型家族：石英、鳞石英与方石英

在常压环境下，SiO₂主要以三种基本晶型家族存在：石英（Quartz）、鳞石英（Tridymite）和方石英（Cristobalite）。每一种晶型内部，又根据温度存在高、低温两种变体（通常用α和β表示）。

• 石英族：包括低温的β-石英和高温的α-石英。在573°C以下，β-石英是热力学上最稳定的形态，因此自然界中最常见的便是它。
• 方石英族：包括低温的β-方石英和高温的α-方石英。
• 鳞石英族：结构更为复杂，包含γ、β、α三种变体。

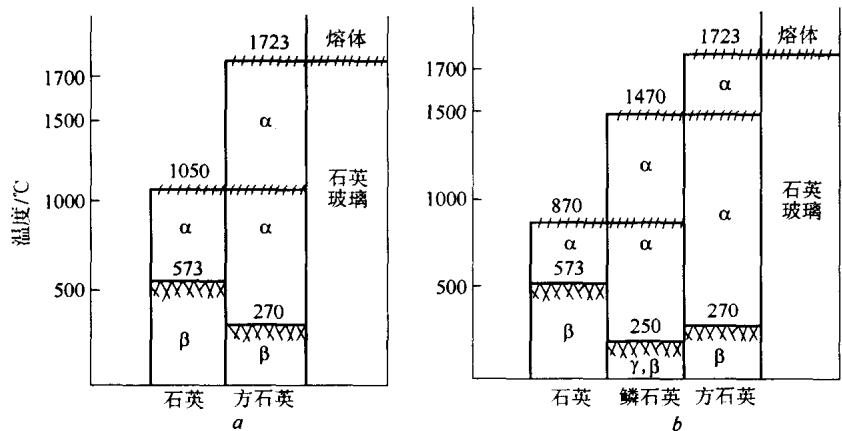

一个有趣且关键的现象是，纯净的SiO₂体系在加热时，并不会形成鳞石英相。如图1-14所示，纯SiO₂会从石英直接转变为方石英。鳞石英的出现，往往需要杂质离子（如K⁺, Na⁺, Ca²⁺等）作为“矿化剂”来诱导和稳定其结构。这揭示了在真实工业环境中，微量元素对于材料最终物相构成具有决定性作用。

图1-14 SiO₂相关系图 a—纯SiO₂ b—含有杂质离子

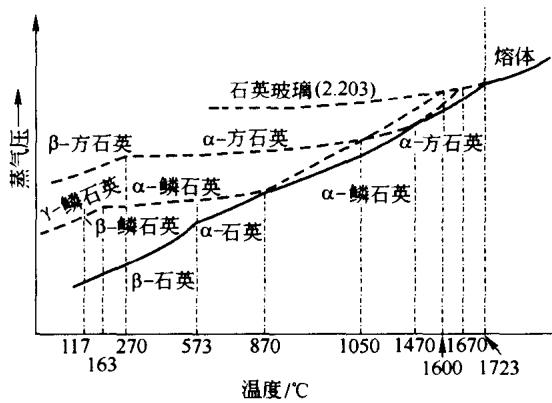

除了晶体形态，SiO₂熔体在冷却时由于黏度极大，原子难以排列成有序的晶格，极易形成一种亚稳态的非晶体——石英玻璃。从图1-15的蒸气压-温度关系可以看出，石英玻璃的蒸气压始终高于任何晶体形态，表明其在热力学上是不稳定的，但巨大的结构阻力使其在常温下可以长期存在。

图1-15 SiO₂系统的蒸气压一温度示意图

两类转变路径：位移型与重建型

SiO₂晶型间的转变，依据其微观机制的差异，可以清晰地划分为两大类。那么，这两种路径在微观结构上究竟带来了何种差异？

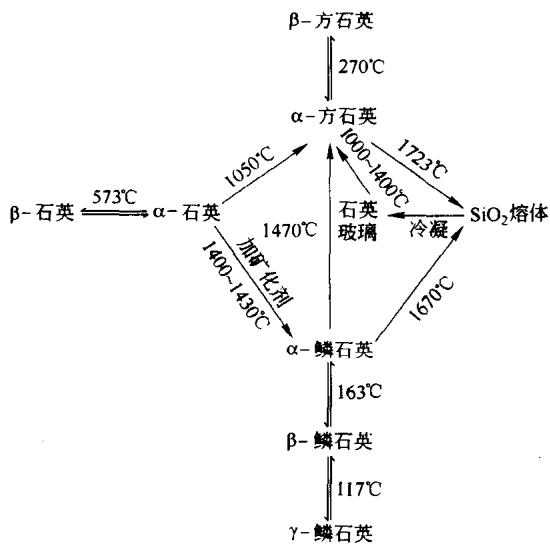

图1-16 SiO₂相变关系与温度

1. 位移型转变 (Displacive Transformation) 这种转变不涉及Si-O化学键的断裂与重组，仅仅是原子位置的轻微位移和Si-O-Si键角的微小调整。可以将其类比为一支队伍变换队形，成员不变，只是站位稍作调整。其特点是：

• 速度极快：一旦达到转变温度，整个晶体几乎瞬间完成转变。
• 可逆性强：升温和降温过程可以轻易地来回切换。
• 体积效应小：由于结构变化不大，伴随的体积变化也相对温和。

典型的位移型转变包括石英、鳞石英、方石英各自高低温变体之间的转换（如图1-16中双箭头所示）。例如，β-石英在573°C时向α-石英的转变。

2. 重建型转变 (Reconstructive Transformation) 这种转变则要剧烈得多，它需要打断原有的Si-O化学键，进行彻底的晶格重排，以形成全新的结构。这好比拆掉一座旧建筑，用其砖瓦重新建造一座新楼。其特点是：

• 速度缓慢：需要克服巨大的能量壁垒，转变过程通常从晶体表面开始，逐步向内推进。
• 不可逆性：通常是单向的（如图1-16中单箭头所示）。
• 体积效应显著：结构的大规模重建导致密度发生剧烈变化，从而引发巨大的体积膨胀或收缩。

石英、鳞石英与方石英这三大晶型家族之间的相互转化，就属于重建型转变。

体积效应的较量：对材料稳定性的致命考验

晶型转变伴随的体积变化，是衡量材料在热循环中稳定性的关键指标。下表清晰地展示了不同转变路径下的体积效应差异。

表1-6 SiO₂变体转化伴生的体积效应

表面上看，重建型转变高达17.4%的体积膨胀远比位移型转变危险。然而，由于其过程缓慢，应力能够得到一定程度的释放。反而是位移型转变，虽然体积变化值较小（如方石英的2.8%），但其“瞬时性”特征会在材料内部产生巨大的瞬时应力，极易导致微裂纹的产生甚至宏观开裂，严重影响产品质量与使用寿命。

这在硅砖等耐火材料的生产和使用中表现得尤为突出。为了获得优异的热稳定性和机械强度，工艺上会特意加入矿化剂（如FeO、CaO），并将烧成温度控制在1400~1430°C，目的就是促进原料尽可能多地转化为鳞石英。原因在于：其一，鳞石英高低温变体间的位移型转变体积效应仅为0.2%，远小于方石英的2.8%；其二，鳞石英独特的矛头状双晶结构能够相互交错，形成坚固的网络，从而提升材料的整体强度。

质量控制与物相分析的价值

从上述分析可见，精确控制SiO₂材料在生产过程中的晶型转变，是确保其最终性能的关键。无论是优化硅砖的烧成曲线，还是评估石英陶瓷的热冲击抗性，对最终产品进行精准的物相定量分析和热膨胀性能测试都不可或缺。通过X射线衍射（XRD）等现代分析技术，可以准确鉴定材料中石英、鳞石英、方石英及玻璃相的相对含量，从而为工艺优化和质量控制提供直接的数据支持。

在复杂的材料研发和生产失效分析中，一个可靠的第三方检测机构能够提供关键的洞察。专业的质量控制解决方案和科研数据支持，可以帮助企业验证工艺参数、评估产品稳定性，并从根本上解决因相变问题导致的性能缺陷。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

最后值得一提的是，SiO₂的故事并未结束。在超高压条件下，它还会形成如柯石英（Coesite）、超石英（Stishovite）等结构更为致密的变体，这些高压相是探索地球深部物质构成的重要线索。对二氧化硅晶型转变的每一次深入探索，都在拓宽我们对材料科学与地球科学的认知边界。
