莫来石的非凡本质：从化学组成到性能异构的深度解析

在先进陶瓷与耐火材料的宏伟殿堂中，莫来石（Mullite）占据着一个无可替代的席位。然而，一个普遍的误解是将其视为一种化学式固定的化合物。事实远比这更为精妙和复杂。无论学术界对Al₂O₃-SiO₂体系相图的解读存在何种分歧——无论是“一致熔融”还是“不一致熔融”学说——一个核心共识早已确立：莫来石并非拥有固定化学计量的“标准品”，而是一个成分连续变化的固溶体。它的本质，是在氧化铝（Al₂O₃）与二氧化硅（SiO₂）摩尔比介于2:1到1:1之间动态游走的存在。

这种成分上的灵活性，可以用一个通用化学式来精准捕捉：$/mathrm{Al_2(Al_{2+2x}Si_{2-2x})O_{10-x}}$。

这里的变量 x，即单位晶胞中因氧原子缺失而产生的参数，是解开莫来石多变特性的关键钥匙。它像一个调节旋钮，其数值在0.17到0.59之间变动，直接决定了莫来石的“身份”：

• 烧结莫来石 (Sintered Mullite)：通常 x ≈ 0.25，对应于经典的3Al₂O₃·2SiO₂（即3/2型莫来石）。
• 电熔莫来石 (Fused Mullite)：x 值更高，常达到0.40，意味着其结构中含有更多的氧化铝。
• 介稳态高铝莫来石：x 值可攀升至0.57。

这个 x 值的变化范围，将莫来石置于一个广阔的铝硅酸盐家族谱系中。当 x 趋近于0，其结构就演变为硅线石（Sillimanite, $/mathrm{Al_2(Al_2Si_2)O_{10}}$）；而当 x 理论上达到1，则转变为刚玉（Corundum, $/mathrm{Al_2(Al_4)O_9}$）。从微观结构上看，莫来石的骨架由平行于晶体 c 轴的Al-O八面体链构成，这些链条又被Al-O四面体和Si-O四面体的双链横向连接，形成一种沿 c 轴延展、内部含有宽阔通道的独特结构。

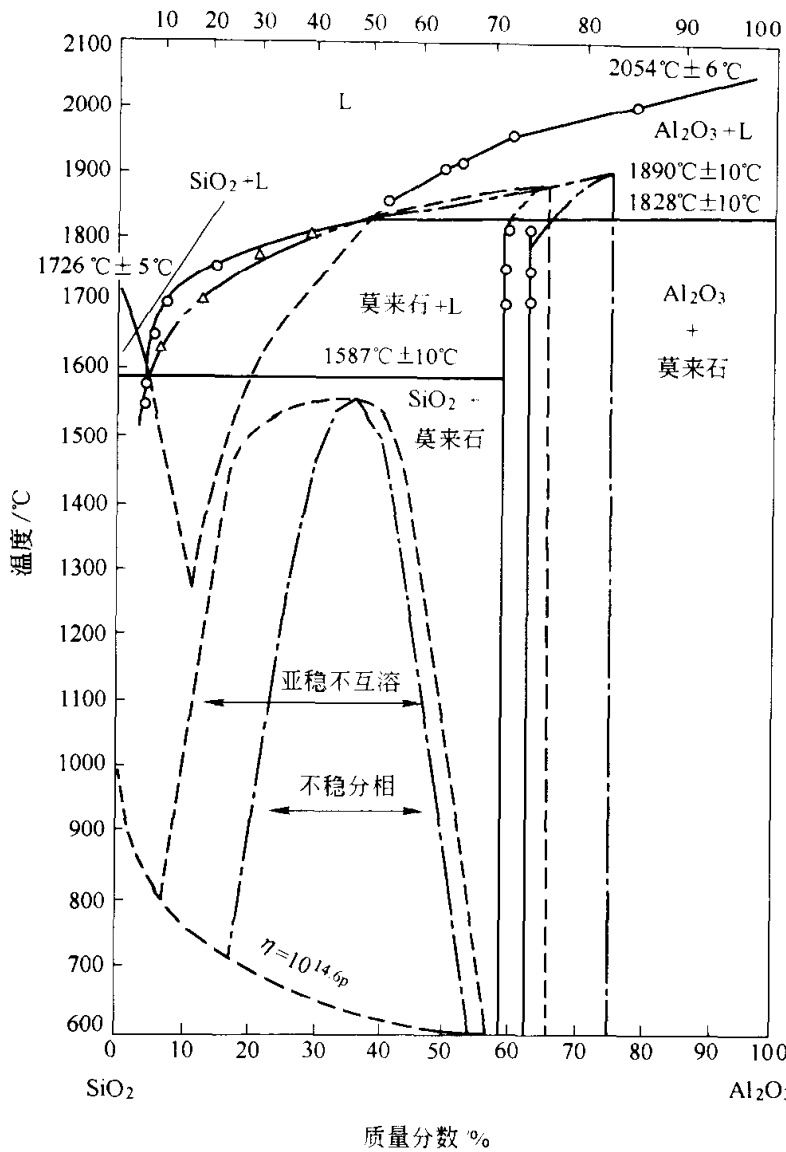

图 3-c Welch 和 Majumder所作的 $Al_2O_3 /cdot SiO_2$ 相图

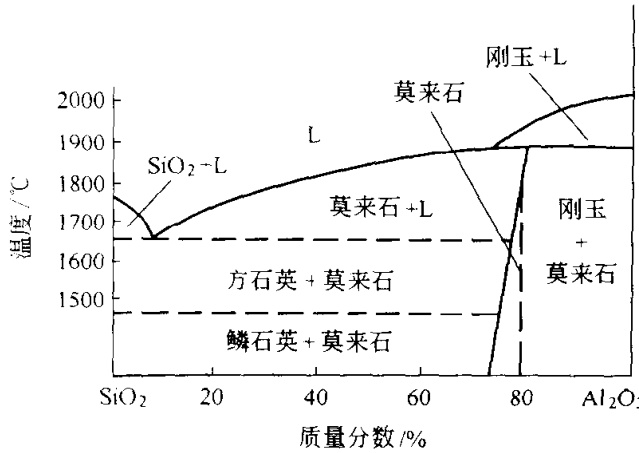

图 3-d Klug等所作的 $Al_2O_3-SiO_2$ 相图

这种内在的化学变异性直接反映在宏观的氧化铝含量上。一般而言，通过烧结工艺制备的莫来石，其Al₂O₃含量很少超过理论值72.8%。相比之下，电熔法由于其极端的高温环境，能够将更多的氧化铝“锁”入晶格，使Al₂O₃含量轻松达到76%至80%。

晶格参数：成分变化的微观指纹

化学成分的变动，必然会在晶体结构的最基本单元——晶胞上留下痕迹。莫来石的Al₂O₃含量与其晶格常数之间存在着一种近乎线性的、可被精确捕捉的关联。早在20世纪50年代，研究者便已洞察到，随着Al₂O₃含量的提升（从72%到78%），晶格常数 a₀ 会随之增大。

后续更系统性的研究证实并细化了这一规律。当莫来石中的Al₂O₃含量从72%增加到77%时，其晶胞发生如下微妙形变：

• a₀ 轴显著增大 (从 0.7543 nm 到 0.7583 nm)
• b₀ 轴轻微减小 (从 0.7696 nm 到 0.7687 nm)
• c₀ 轴略有增大 (从 0.28844 nm 到 0.28876 nm)

a₀ 轴的变化尤为敏感，它几乎成为了判断莫来石中氧化铝固溶程度的一个“晴雨表”。例如，对于Al₂O₃含量高达80%~82%的电熔莫来石，其 a₀ 值可达0.75905 nm，完美延续了这一变化趋势。这种成分与晶格参数的精密对应关系，使得X射线衍射（XRD）分析成为鉴定和品控莫来石材料不可或缺的手段。通过精确测量晶格常数，我们就能反推出材料的真实化学组成和制备工艺的优劣。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。我们提供专业的XRD物相分析与晶格参数精修服务，为您的材料研发与质量控制提供坚实的数据支持。欢迎沟通交流，电话19939716636

图 3-e Davis 和 Pask 所作的 $Al_2O_3 /cdot SiO_2$ 相图

除了晶格常数，不同 x 值的莫来石在XRD图谱中特定衍射面的相对强度也存在差异，这为区分不同类型的莫来石提供了另一维度的数据。

一个简单的判据是：对于烧结莫来石（x=0.25），(220)与(111)峰的强度比小于1；而对于电熔莫来石（x=0.40），该比值则大于1。

下表展示了实验室通过铝硅胶共沉淀法合成的不同组分莫来石，其组成与晶格常数的关系进一步印证了上述规律。

性能的各向异性：一把双刃剑

莫来石材料广受青睐的核心优势在于其优异的抗热震性、高温化学稳定性以及卓越的抗蠕变性能。这些宏观性能的根源，很大程度上与其较低的整体线膨胀系数有关。然而，深入到晶体本身，我们会发现一个更为复杂的现象：轴向膨胀的非均性（Anisotropy）。

这意味着莫来石晶体在不同晶轴方向上的热膨胀行为并不一致。高温XRD的精确测量揭示了这一秘密：

注：表中Cr-莫来石和Fe-莫来石为固溶了Cr₂O₃或Fe₂O₃的莫来石。

为了量化这种膨胀的差异性，引入了非均因子A的概念，它反映了三个晶轴线膨胀系数之间的差异程度总和。A值越大，意味着晶体内部因热膨胀不匹配而产生的微观应力就越大。从上表可以清晰地看到，电熔莫来石的非均因子A值最低，这表明其热膨胀行为在所有类型中最为均匀。这恰恰是电熔莫来石在某些严苛应用中表现更佳的深层原因之一。

这种各向异性不仅体现在热学性能上，同样也支配着力学性质。例如，对2:1型莫来石的显微硬度测试显示，其(100)晶面硬度为1419 kg/mm²，而(001)晶面则高达1651 kg/mm²。对于由无数晶粒随机取向组成的多晶莫来石材料而言，这种微观的各向异性通常被平均化，甚至可能成为产生内部应力的不利因素。

然而，现代材料科学的智慧在于变废为宝。如果能通过先进工艺（如添加籽晶诱导定向生长）使莫来石晶粒沿特定优势方向排列，形成所谓的“织构化”陶瓷，那么这种内在的各向异性就能从一个潜在弱点，转变为可被利用的宏观性能优势。这虽然已超出典型的陶瓷工艺范畴，但它代表了未来高性能莫来石材料的发展方向——通过深度理解并主动驾驭其最本质的结构特性，实现材料性能的定制化飞跃。
