从微观到宏观：氧化铝材料的结构、性能与应用分野

氧化铝（Al₂O₃），作为一种基础而又极其关键的陶瓷材料，其应用疆域横跨了从尖端工程陶瓷到重工业耐火材料的广阔领域。然而，决定其最终性能与用途的，并非仅仅是其化学纯度，更深层次的秘密隐藏在微观结构之中。不同的制备工艺——主要是烧结与电熔——赋予了氧化铝截然不同的“性格”与“骨架”，从而主宰了其在各种严苛环境下的表现。本文旨在深入剖析氧化铝材料从原子尺度的晶体生长，到微米级的结构形态，再到宏观应用性能的完整逻辑链条，揭示其背后深刻的材料科学原理。

一、两种路径，两种命运：烧结与电熔氧化铝的本质差异

材料的制备工艺是其基因。对于氧化铝而言，烧结法和电熔法是两条截然不同的技术路径，它们塑造了材料最底层的结构特征。

烧结氧化铝：固相反应的精雕细琢

国内自上世纪80年代开始规模化生产的烧结氧化铝，通常采用隧道窑、回转窑等设备，在低于1800℃的温度下进行烧成。与某些进口的板状氧化铝（T-氧化铝）相比，尽管化学纯度相近，但烧结制度的差异导致了显微结构上的显著分野。

国产烧结氧化铝的晶粒形态通常更为均匀，呈现等粒状或不规则粒状。在显微镜下，可以看到一幅致密的镶嵌画：细小的晶体（<10 μm）填充在大晶体（50-100 μm）的晶界处，彼此紧密结合，晶体表面多呈浑圆状。这种结构，尤其是在间歇窑中长时间烧结的产物，展现了优异的堆积致密性。回转窑烧结的原料则呈现出另一番景象，晶界多为平直，部分较大晶体内部甚至包裹着微小的圆形气孔。

一个极易被忽视却至关重要的微观形貌是“台阶生长”。初看之下，烧结氧化铝的断口是不规则的粒状刚玉，台阶结构并不显眼。然而，借助扫描电子显微镜（SEM）进行高倍率连续扫描，便能捕捉到这种奇特的形貌。在材料的孔洞或自由表面，可以看到类似“片状”排列的台阶。这些“小片”并非独立的晶体，它们之间没有晶界，本质上是晶体生长过程中的阶梯状高度差。这种现象源于晶体生长的基本原理：物质优先在晶体的特定表面或棱上沉积，形成新的原子层，即台阶。随着生长持续，台阶平行推移，最终可能合并消失，形成一个光滑的晶面。如果观察者只聚焦于高倍镜下某个发育完美的台阶群，极易误判其为“片状晶体”，从而得出与板状氧化铝结构相同的错误结论。事实是，这些貌似分离的“片”是一个连续的整体。

电熔氧化铝：熔融重生的巨晶世界

与烧结法相对，电熔法则更为“粗犷”。工业氧化铝在电弧炉中熔融后冷却结晶，形成了俗称的白刚玉（White Fused Alumina）。其最显著的特征是晶体巨大（可达毫米级）且内部多孔。熔块的不同部位，其化学组成和晶体形态也各不相同，从边缘的准熔融泡沫状到中心的致密块状，结构差异巨大。

电熔氧化铝的台阶生长形貌更为发育和普遍。在熔体内部的气孔或裂隙的自由表面，可以清晰地观察到层层叠叠的台阶群。这些台阶群的排列往往不具取向性，展现了晶体在无约束空间中自由生长的轨迹。由于α-Al₂O₃单晶不同晶面（如基面、柱面、菱面）的断裂能差异悬殊，白刚玉在破碎时倾向于呈现片状断口，但这并不意味着它本身是板状晶体。在理想的生长条件下，台阶可以发育得非常完整，阶高和阶距可达十余微米，最终台阶的消失会形成光滑平整的大晶面，这雄辩地证明了台阶之间并无晶界。

此外，熔融态氧化铝的高粘度使得内部气体难以逸出，冷却后便在晶体内形成了大量圆形封闭气孔，这是电熔氧化铝的另一大结构特点。

二、微观世界的“蝴蝶效应”：决定宏观性能的关键细节

氧化铝的宏观性能，如热震稳定性、力学强度等，都根植于其微观结构。一些看似微不足道的细节，往往会引发性能上的“蝴蝶效应”。

各向异性：一把双刃剑

α-Al₂O₃晶体的一个内在特性是其热膨胀的轴向异性，即沿c轴和垂直c轴方向的膨胀系数不同。在多晶材料中，当取向各异的晶粒在加热和冷却过程中发生不同程度的膨胀和收缩时，晶界处便会产生巨大的内应力。当晶体尺寸较大时（例如，T-氧化铝中可达200-600 μm的异常大晶），这种体积效应尤为显著，足以导致晶界开裂。一颗400 μm的晶体在1500℃时的线膨胀值可达6.6 μm，足以形成宽度达5 μm的沿晶裂纹。这种微裂纹会降低材料的结构强度，并成为熔体或腐蚀介质渗透的通道。相比之下，细晶粒（<40 μm）的烧结氧化铝由于晶界密布，能够有效缓冲热应力，几乎观察不到裂纹，因此通常具有更好的抗热震性。

杂质的角色：从缺陷到功能助剂

在氧化铝材料中，微量杂质的存在往往扮演着复杂的角色。例如，Na₂O的存在会促进β-Al₂O₃的生成。在高温下，β-Al₂O₃会分解，同时Na₂O蒸发，导致材料的体积和结构发生变化。

而在棕刚玉（Brown Corundum）中，TiO₂、Fe₂O₃等杂质的存在，使其在熔炼后形成低熔点的玻璃相，包裹着刚玉晶体。这些玻璃相和固溶的钛、铁离子赋予了棕刚玉独特的棕褐色外观和优于白刚玉的韧性。在某些情况下，杂质甚至能为刚玉的自形结晶创造条件，形成形态各异的六方片状、柱状甚至双锥状晶体。

这种由工艺和成分决定的微观结构多样性，直接关系到材料的最终使役性能。因此，对原料和成品的精确表征与质量控制就显得至关重要。一个可靠的第三方检测服务，能够提供从化学成分到相组成、再到显微结构的全方位数据支持，为工艺优化和质量保证提供坚实的科学依据。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

三、应用导向的结构设计：从陶瓷到耐火材料

基于对微观结构的深刻理解，材料工程师能够通过精巧的配方和工艺设计，定制出满足特定应用需求的氧化铝制品。

1. 高技术陶瓷：追求极致的“精细”

以“99瓷”为代表的工程陶瓷，追求的是接近理论密度的致密化结构和卓越的力学、热学性能。其生产控制极其严格，要求晶粒大小分布合理，既能紧密堆积，又要抑制异常长大。烧成温度通常在1800-1900℃，有时会添加微量矿化剂（如MgO）来降低烧结温度。这类材料的显微结构是“精细”的代名词，几乎不存在气孔，性能高度均一。

2. 耐火材料：性能平衡的“艺术”

与陶瓷的“精细”不同，耐火材料的设计更像是一种“粗糙”的艺术，强调在高温、腐蚀等恶劣环境下的综合性能和成本效益。

• 再结合刚玉制品： 以电熔刚玉粗颗粒为“骨架”，以烧结氧化铝细粉和结合剂为“基质”，通过烧结将它们“再结合”在一起。这里的核心是颗粒与基质间的结合状态。通过引入SiO₂微粉或粘土等，可以在刚玉颗粒表面原位反应生成莫来石（3Al₂O₃·2SiO₂）反应带。柱状交织的莫来石网络不仅能牢固地结合刚玉骨料，其本身优异的高温性能（如抗蠕变性）也赋予了制品卓越的服役表现。

• 多孔与抗热震制品： 为了提高抗热震性并兼顾隔热效果，可以通过添加造孔剂（如塑料微球）或采用间断粒度级配来制造多孔制品。这类材料的关键在于，既要形成足够的气孔率（可达40%-60%），又要确保孔壁骨架（基质）自身结合紧密，足以在高温下维持结构强度。这同样依赖于高性能结合剂（如反应生成纯净的莫来石网络）的设计。

• 陶瓷辊棒： 这是介于陶瓷和耐火材料之间的典型产品。它要求在长期高温负载转动下不变形、不断裂，对抗折强度和抗热震性要求极高。其显微结构通常是均匀致密的莫来石结合刚玉。生产的技术诀窍在于精确控制“适量玻璃相”的存在，以在较低温度下实现充分烧结，同时避免高温下软化变形。

3. 铬刚玉固溶体：挑战极端环境的“合金”

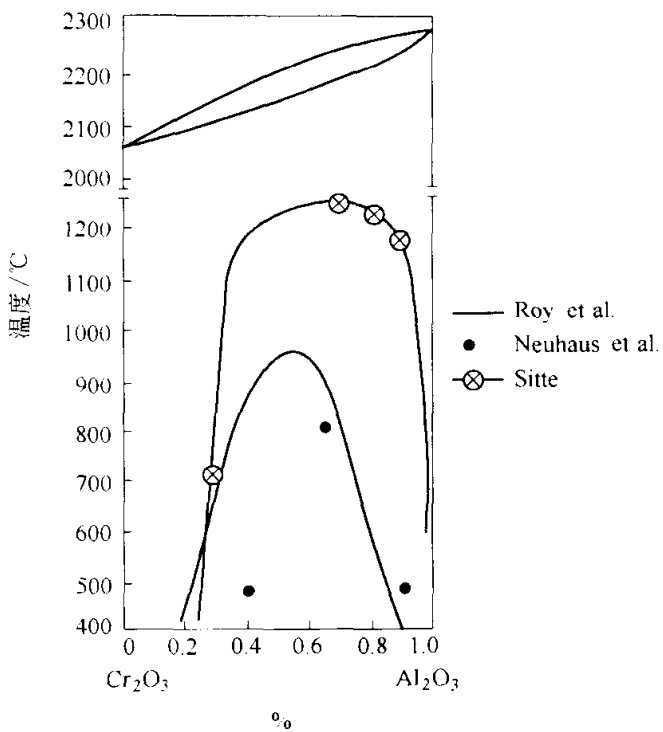

当氧化铝中固溶进Cr₂O₃，便形成了性能更为强悍的铬刚玉固溶体。Cr³⁺离子的半径大于Al³⁺，其进入刚玉晶格会引起晶格畸变，从而显著提高材料的熔融温度和力学性能。这种粉红至灰绿色的“陶瓷合金”在大型气化炉等高温、高压、强腐-冲蚀的极端环境中表现出色。其制品同样有烧结和电熔再结合两种路线，通过引入ZrO₂等第二相，可以进一步优化其抗侵蚀能力和热应力缓冲效果。

结论

从本质上讲，无论是烧结还是电熔，无论是纯净的陶瓷还是复合的耐火材料，对氧化铝的应用都回归到对其显微结构的精准调控。晶体的尺寸、形貌、晶界特征、气孔分布、第二相的种类与形态，这些微观世界的参数共同谱写了宏观性能的篇章。理解并驾驭从工艺到结构、再到性能的这一完整链条，是推动氧化铝材料不断突破应用边界的核心所在。未来的发展，如晶体织构化（TGG）等前沿技术，正是在更精细的尺度上对晶体生长进行定向控制，预示着氧化铝材料性能定制化的新纪元即将来临。
