驾驭相变之力：氧化锆（ZrO₂）的稳定化核心技术

纯净的氧化锆（ZrO₂）微粉，尤其是在人工制备过程中，天生就是一种高活性的反应物。当它从高温状态下被急速冷却，其晶体结构中会保留一部分处于亚稳态的四方相（t-phase）。这看似寻常的物理现象，却隐藏着一个巨大的工程隐患。

这种含有亚稳四方相的氧化锆原料，一旦在后续应用或温度变化中触发其向单斜相（m-phase）的转变，即所谓的t→m相变，会伴随一个剧烈的体积膨胀。这种效应足以在材料内部产生毁灭性的应力，导致成品开裂、失效。因此，直接使用这种未经处理的氧化锆，无异于在精密陶瓷部件中埋下一颗定时炸弹。要释放氧化锆的卓越性能，首先必须驯服其桀骜不驯的相变特性——稳定化处理，便成了绕不开的关键一步。

稳定化的化学逻辑：从混合到固溶

稳定化的本质，是在氧化锆的晶格中引入“杂质”原子，从而在原子尺度上重构其能量状态。相图为我们揭示了这条路径的理论蓝图。通过掺入如氧化钙（CaO）、氧化镁（MgO）或氧化钇（Y₂O₃）等稳定剂，可以诱导氧化锆形成热力学上更为稳定的立方相（c-phase）。

然而，这种稳定往往不是完全的，而是形成了部分稳定氧化锆（Partially Stabilized Zirconia, PSZ）。根据所用稳定剂的不同，我们得到了诸如Ca-PSZ（氧化钙稳定）、Mg-PSZ（氧化镁稳定）和Y-PSZ（氧化钇稳定）等一系列重要材料。

理论上的完美稳定，要求稳定剂原子能够均匀地“溶解”到氧化锆的晶格中，形成一种原子级别的固溶体。这就像将盐溶解在水中，最终得到均匀的盐水，而不是盐粒和水的分层混合物。仅仅将两种氧化物微粉进行机械共混，是远远无法达到这种微观均匀性的。为了实现真正的原子级弥散，工业界普遍采用化学共沉淀法：将金属盐类溶解后，通过控制pH值等条件使其共同沉淀出氢氧化物前驱体。这种前驱体混合物在原子层面就已达到高度均匀。随后，经过干燥和高温煅烧，便能获得理想的部分稳定氧化锆粉体。为了进一步降低其反应活性并提升后续产品的可烧结性，通常还需要在1600℃甚至更高的温度下进行烧结处理。

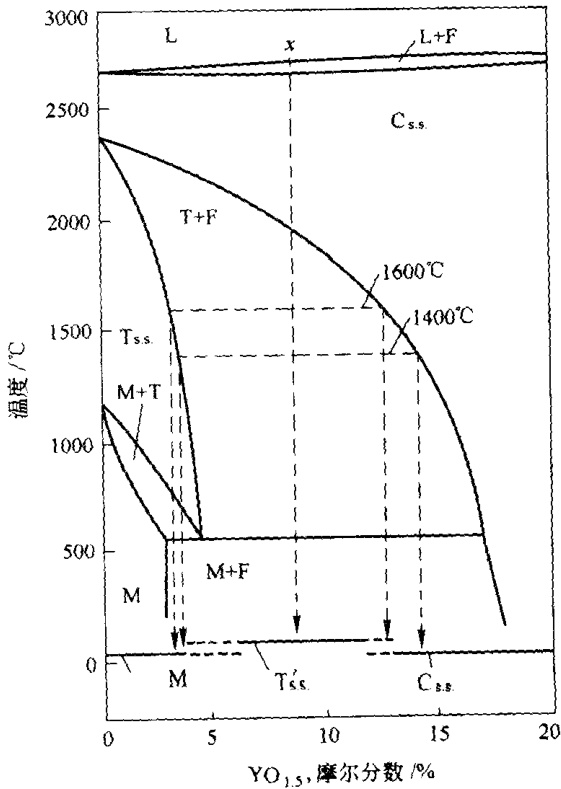

图4-d: Y₂O₃-ZrO₂系平衡相图

稳定剂的选择：一场性能与稳定性的博弈

不同的稳定剂，其“维稳”能力和长期表现也存在差异。例如，使用MgO和CaO制备的PSZ，在特定温度区间内存在发生共析相变的风险，这可能导致材料在长期服役过程中的性能衰退。

相比之下，氧化钇（Y₂O₃）展现出更为强大的稳定效果。从上方的Y₂O₃-ZrO₂系平衡相图这张“材料配方地图”中可以清晰地读出：当Y₂O₃的摩尔分数超过约6%时，即使冷却至室温，材料也能稳定地保持为“不可相变”的四方相（t-ZrO₂）；而当其摩尔分数进一步提高到约13%以上时，则可以获得完全由立方相构成的全稳定氧化锆（c-ZrO₂）。

早在1976年，洛阳耐火材料研究院的开创性研究就已深入到这一领域。研究人员在1800～1840℃的极端温度下，系统地探索了添加CaO、MgO以及CaO与Y₂O₃、Nb₂O₅复合添加等多种方案，旨在寻找最优的稳定化组合。他们的研究手段，正是依赖于显微镜和X射线衍射（XRD）分析，来精确判断烧结后材料的微观结构与物相组成。这些分析证实，通过精密的配方与充分的烧结，确实可以获得性能优异的不可相变t-ZrO₂。其中，采用CaO+Y₂O₃复合添加的方案，最终获得了最为致密的显微结构和最高的材料强度。

这项历史性的研究不仅产出了高性能材料，更揭示了一个深刻的道理：先进材料的研发，离不开精准的分析检测作为“眼睛”。对材料微观结构和物相组成的精确表征，是连接理论设计与最终产品性能的桥梁。如何验证稳定剂是否均匀分布？如何确认最终的相组成是否符合设计预期？这些问题都需要专业的检测技术来回答。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
