碳纤维的化学组成：杂原子、表面氧化物与界面粘结的真实来源

日期：2026-03-15 浏览：4

碳纤维的化学组成：杂原子、表面氧化物与界面粘结的真实来源

要点速览（TL;DR）

碳纤维以碳元素为主，热解升温曲线与终温决定类石墨层的形成程度，从而拉开高强型（HT）与高模量型（HM）的化学组成差异。
HM 型趋近“近纯碳”，而 HT 型往往残留少量 N 与 O：N 通常小于 4 wt%，O 通常小于 1 wt%，H 含量可忽略。
碳纤维表面从疏水到亲水的转变，常来自表面氧化引入的含氧官能团；这类官能团会显著提升与聚合物基体的界面粘结。
表面氧化物的热稳定性存在上限：羧基类官能团在 800 K 以下更稳定，非酸性表面氧化物在 1000 K 以下更稳定；温度进一步升高会逐步脱附并削弱粘结。
表面氧化的工业路线里，阳极氧化更容易在安全与可控性之间取得平衡；热氧化虽然“看起来简单”，但反应速率快、窗口难控。

关键概念与术语表

术语	含义
HT	高强型碳纤维
HM	高模量型碳纤维
杂原子	N、O 等非碳元素在纤维中的残留
表面氧化物	纤维表面形成的含氧官能团与氧化物复合体
ILSS	层间剪切强度（Interlaminar Shear Strength）
热脱附	通过升温让表面氧化物以 CO/CO₂ 等形式释放的过程

核心逻辑：体相“近纯碳”不等于表面“不会反应”

碳纤维的体相组成，随热解终温提升而向更高碳含量收敛。HM 型纤维可以接近近纯碳，而 HT 型纤维往往会保留少量氮与氧。对界面问题而言，真正关键的不是体相“纯不纯”，而是表面是否存在能与树脂发生作用的极性位点。表面处理带来的变化常常发生在极薄的表层，但会把复合材料的界面粘结强度彻底改写。

表1. PAN 基体系在不同阶段的典型元素组成

阶段	C（wt%）	H（wt%）	N（wt%）	O（wt%）
PAN	68	6	26
稳定化 PAN	65	5	22	8
炭化 PAN（至 770 K）	67	11	19	3
炭化 PAN（至 970 K）	72	7	18	2
PAN 基碳纤维（1750 K）	＞95	0.3	4.5	0.2
PAN 基 HM（2500 K）	99	＜0.1	＜0.2	＜0.1

表面氧化物与界面粘结：羧基、极性位点与 ILSS

碳黑表面的氧化会把原本疏水的表面转为亲水；类似的表面化学也可以作用在碳纤维上，并显著提升其与聚合物材料的粘结强度。表面处理后的碳纤维会带有更多含氧复合体，它们可被视为从“固态表面氧化物”向“挥发性碳氧化物”过渡的中间状态。对复合材料而言，这些表面氧化物可以与树脂中的极性基团产生相互作用，至少可形成化学吸附型粘结，并可能进一步形成更强的化学键合作用。界面粘结强度常用 ILSS 测试在复合材料层面进行评价。

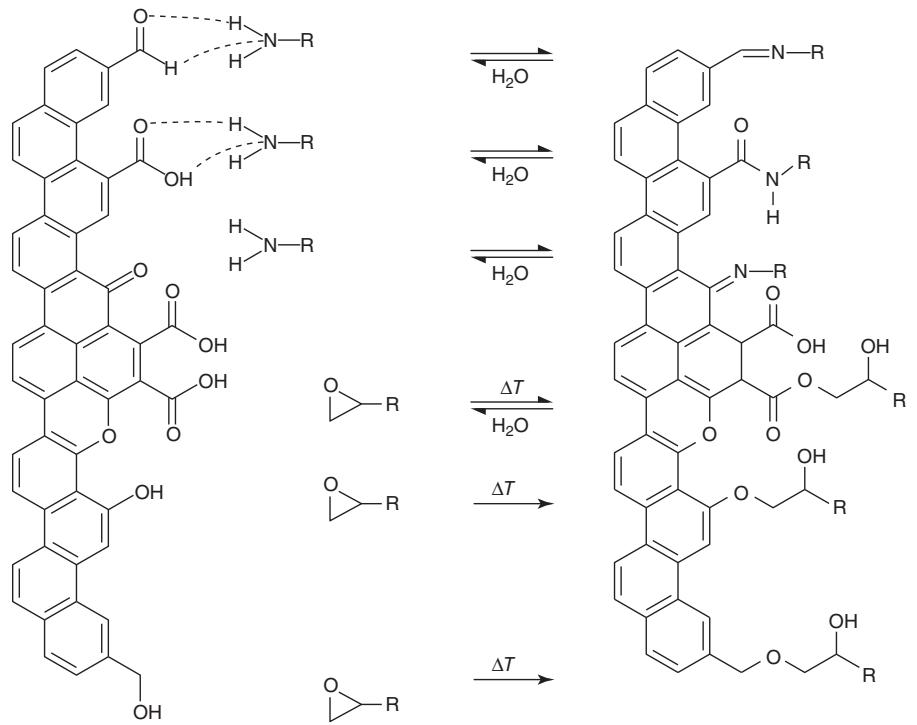

图1. 表面氧化物类型与环氧树脂体系极性基团之间的亲和关系示意

表面氧化物的热稳定性并非无限：羧基类官能团通常在 800 K 以下更稳定，非酸性表面氧化物在 1000 K 以下更稳定。升温会逐步脱附表面氧化物并释放 CO/CO₂，界面粘结也会随之衰减。

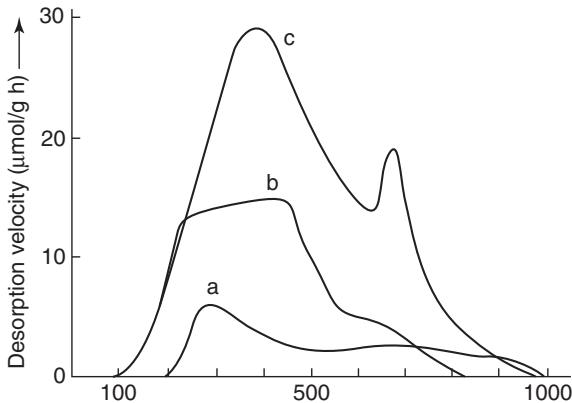

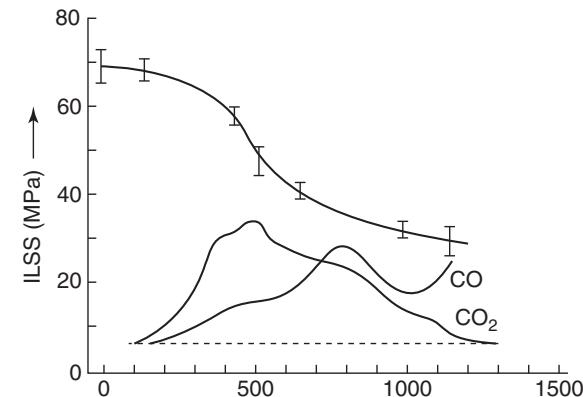

图2. HM 型纤维表面氧化物的分步热脱附与环氧基体中 ILSS 的对应变化

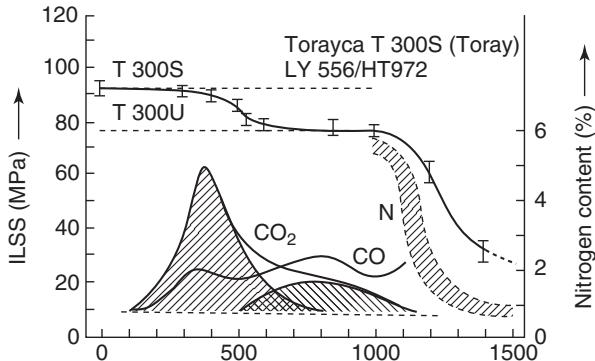

图3. HT 型纤维随热处理温度升高的气体释放特征与含氮成分变化示意

HM 型纤维的表面处理带来的粘结提升通常与羧基官能团关联更强。HT 型纤维的表面处理提升幅度相对更小，且残余粘结与纤维中的氮含量存在相关性。当热处理温度升到 1470 K 以上并进一步驱除残余氮时，粘结表现会出现突变式下降。

三条表面氧化路线：可控性比“氧化强度”更重要

表面氧化物的可控形成通常有三条路线：沸腾硝酸等液相湿法氧化、水溶液中的阳极氧化、以及 700 K 以上的热氧化。湿法氧化在操作安全层面难以适配连续化生产，因此阳极氧化更容易成为工业偏好的选择，它能以更可控的方式在纤维表面引入大量氧化物，从而把界面粘结稳定在可重复的水平。

热氧化在形式上同样容易实现，但氧气与碳纤维表面反应速率快，过程窗口更难稳定控制。把热脱附数据作为“反向计量”，可以用于比较不同表面处理路线在表面氧化物形成量上的差异。

图4. 不同表面处理路线形成的表面氧化物量对比：热氧化、硝酸湿氧化与阳极氧化

氧化敏感性与催化效应：金属杂质是“隐形加速器”

HT 型纤维的最高炭化终温约 1720 K 时，对氧化更敏感；HM 型纤维的处理温度更高，抗氧化能力更强。但即便是相对耐氧化的 HM 型纤维，氧化也会被碱金属与重金属显著催化。例如 CuO 与 V₂O₅ 对 HM 型纤维氧化行为的催化效应，会在 Arrhenius 关系中表现为明显的速率差异。工程含义很直接：碳纤维应尽可能避免金属杂质残留。

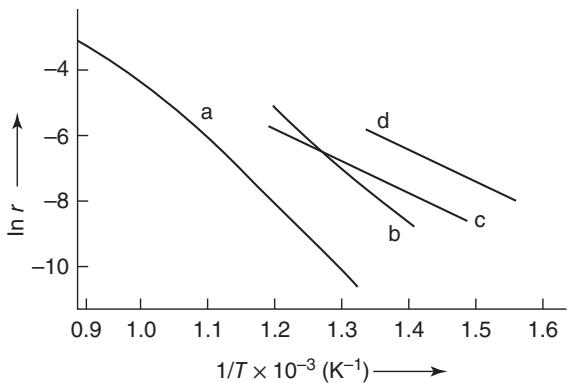

图5. HM 与 HT 型碳纤维的热氧化速率 Arrhenius 关系与金属氧化物催化效应对比

实操落地与边界条件

界面粘结的稳定实现，依赖“表面氧化物的类型与数量可控”而不是“氧化得越多越好”。用 ILSS 作为质量判据时，需要同步锁定表面处理方式与后续热历史，否则热脱附导致的官能团损失会造成批次间粘结波动。服役与加工过程中还应尽量避免金属污染，因为金属氧化物对高温氧化具有显著催化作用，会把氧化问题从“慢变量”变成“快失效”。

常见问题（FAQ）

为什么 HM 型纤维更接近近纯碳？更高终温热处理会进一步驱除杂原子并推动结构有序化，体相组成更接近碳。
表面含氧官能团为什么能提升与树脂的粘结？含氧官能团提供极性位点，可与树脂与固化剂中的极性基团发生更强相互作用，形成化学吸附甚至更强键合。
为什么说表面氧化物“有温度上限”？羧基类官能团在 800 K 以上更易失稳，非酸性氧化物在 1000 K 以上更易脱附，升温会以 CO/CO₂ 等形式带走官能团并削弱粘结。
工业上为什么更常用阳极氧化？湿法氧化存在操作安全与连续化难题，热氧化反应速率快难控；阳极氧化在可控性与安全性之间更易平衡。
金属杂质为什么会被视为高温氧化风险源？金属氧化物可显著催化碳的氧化反应，即便是相对耐氧化的纤维也会被放大氧化速率。

精工博研-国磨质检（国家级石墨检测平台）

依托国家磨料磨具质量监督检验中心能力体系**，
面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料
提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。
依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。
针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
