炭黑氧化后处理：用官能团改分散与色相，但氧化越深越亲水（Oxidative Aftertreatment）

要点速览（TL;DR）

• 炭黑表面含氧官能团会强烈影响应用：高表面氧化度会降低橡胶硫化速率，但能改善极性油墨流动性、提高涂料光泽，并常把色相从偏棕推向偏蓝、提升 jetness（深黑感）。
• 工艺本底不同：气黑/沟槽黑因在空气存在下生成，天然带较多酸性氧化物；炉法炭黑通常只有少量氧且偏碱性氧化物，因此颜料用炉法黑常通过氧化后处理“补氧”。
• 氧化后处理可用多种强氧化剂：空气高温氧化（350–700°C）可做但氧含量受热稳定性限制；硝酸、NO₂+空气、臭氧、次氯酸盐等能获得更高含氧量与更好过程控制。
• 工业上常用流化床进行 NO/空气体系氧化：200–300°C，停留时间可达数小时；其中 NO 更像催化剂，真正氧化剂是空气中的 O₂。
• 氧化炭黑氧含量可到约 15 wt%，高度亲水，甚至可在水中自发形成胶体；在极性油墨/涂料中可显著改善润湿分散并降低粘结剂消耗。

1）后处理的目标：把“表面化学”从副产物变成设计变量

炭黑的颜色、分散、润湿与体系流变不只由粒径决定，表面官能团同样关键。氧化后处理的目标是可控地生成酸性/极性官能团，使炭黑更适配极性配方体系，并实现可重复的色相与光泽窗口。

2）常见氧化路线：从“空气氧化”到“强氧化剂精控”

• 空气高温氧化（350–700°C）：方法简单，但官能团在高温下部分不稳定，氧化程度受限。
• 硝酸氧化：氧化能力强且可控，但涉及液相处理与后续干燥/尾气控制。
• NO₂ + 空气体系：可在气相中获得较高氧化度与更好过程控制。
• 臭氧氧化：可商业化实施，氧化能力强。
• 次氯酸盐溶液等：强氧化剂体系之一，适用于特定窗口。

3）NO/空气流化床：工业化的“连续氧化工艺模板”

NO/空气体系可在流化床中实现连续氧化：装置通常包含预热段（流化并升温）、反应段（完成氧化）、解吸段（脱附并回收 NO）。反应温度多在 200–300°C，停留时间可达数小时；NO 主要充当催化作用，氧化本质由空气中的 O₂ 完成，尾气需处理以去除残余含氮氧化物。

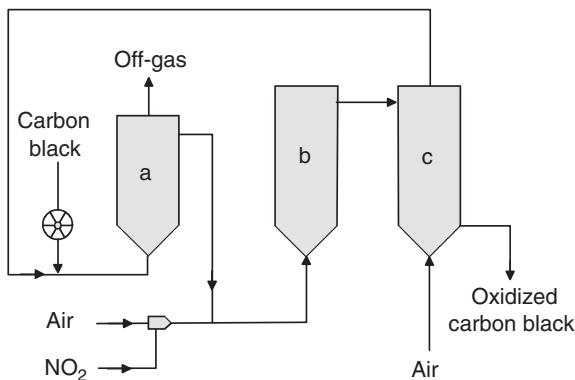

图1. 流化床氧化后处理装置示意：预热—反应—解吸回收（原始图 10.30）

4）氧化程度的结果：更亲水、更易分散，也更“吃水”

氧化炭黑含氧量可到约 15 wt%，表面极性显著上升，表现为强亲水性，有的品种甚至可在水中形成胶体分散。对极性油墨/涂料/涂层体系，这会带来三类直接收益：

• 润湿更好、分散更容易；
• 需要的粘结剂用量可降低；
• 光泽提升、色相更偏蓝、jetness 增强。

与此同时，亲水性增强也意味着对水分更敏感，包装与储存、以及对体系含水控制更重要。

常见问题（FAQ）

1. 为什么氧化后处理能改变色相？ 表面官能团改变润湿与分散状态，也改变光散射条件，常把色相从偏棕推向偏蓝并提升深黑感。

2. 为什么氧化会降低橡胶硫化速率？ 高含氧官能团会影响界面反应与配方中助剂行为，从而降低硫化动力学（工程上需配方补偿）。

3. 空气氧化为什么氧化程度有限？ 因为高温下部分官能团不稳定易分解，且过度氧化会带来碳损失，窗口受限。

4. NO/空气体系里 NO 的作用是什么？ 主要是催化作用，真正的氧化剂是空气中的 O₂；系统还需要解吸回收与尾气处理。

5. 氧化越深越好吗？ 不一定。氧化越深越亲水、越可能带来吸水与体系敏感性上升，需要按目标配方与应用窗口确定上限。

精工博研-国磨质检（国家级石墨检测平台）

• 依托国家磨料磨具质量监督检验中心能力体系**，

• 面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料

• 提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。

• 依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。

• 针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

  欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
