镁铁尖晶石砖性能解析：铁氧化物在其中的多重作用

在水泥回转窑等高温工业设备中，耐火材料的性能直接关系到生产线的稳定运行与效率。镁铁尖晶石砖作为一种关键的碱性耐火材料，其独特的性能表现源于其内部复杂的物理化学反应，尤其是对铁氧化物这一“善变”组分的巧妙利用。要理解镁铁砖的特点，必须从探究其核心组分——铁氧化物在不同工况下的相态平衡入手。

解读铁氧化物的相变：温度与气氛的协同效应

铁氧化物（FeO_x）在高温和不同气氛下的行为极为复杂，其稳定存在的形式随着温度和氧势（或CO分压）的变化而迁变。图1为铁氧化物在不同温度和CO分压条件下的相稳定图，为我们揭示了其变化的内在规律。

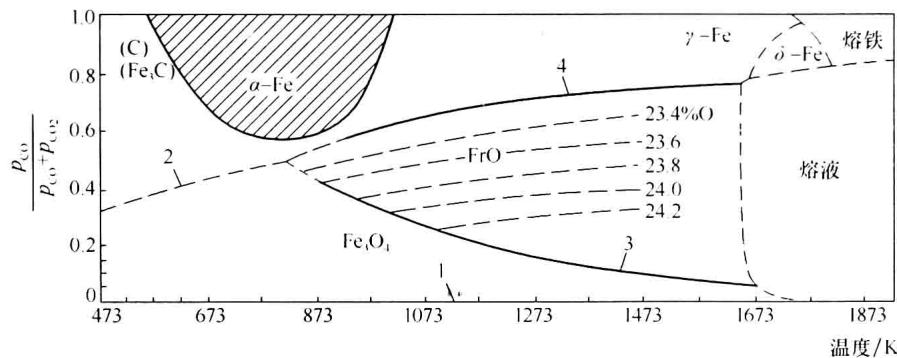

图1 温度和一氧化碳浓度对铁氧平衡的影响

这张相图划分出了不同铁氧化物及金属铁的稳定存在区域：

• 1号线（Fe₂O₃ / Fe₃O₄ 平衡线）: 该线下方是三氧化二铁（Fe₂O₃）的稳定区。一旦越过此线（CO浓度稍有升高或温度变化），Fe₂O₃ 便会向四氧化三铁（Fe₃O₄）转化。这表明Fe₂O₃ 在窑炉气氛中极易被还原。
• 1线与2、3线之间: 这是Fe₃O₄ 的稳定区。在水泥窑的实际工况中，由于CO分压通常不高，铁元素主要以Fe₃O₄ 的形式存在。
• 3号线（Fe₃O₄ / FeO 平衡线）与4号线（FeO / Fe 平衡线）之间: 这是氧化亚铁（FeO）的稳定区。一个关键的现象是，在570°C以下，FeO无法稳定存在。而当温度超过570°C后，FeO的稳定区域随温度升高而显著变宽。
• 2、4号线以上: 在还原性更强的条件下，铁氧化物将被还原为金属铁（Fe）。

从这张图中可以洞察到，铁的价态并非一成不变，而是在窑炉复杂的温度梯度和气氛波动中进行着动态的转化。那么，这种多变性在镁铁尖晶石砖的实际服役过程中，究竟扮演着怎样的角色呢？

从相图到微观结构：镁铁砖的内部演变机理

镁铁尖晶石砖的性能，正是在上述铁氧化物相变规律的基础上构建起来的。其微观结构的演变贯穿于材料的整个生命周期：

在高温烧成或窑炉高温区服役时，砖内的铁以Fe₂O₃和FeO的混合形式存在。其中，FeO与基质材料方镁石（MgO）具有极佳的互溶性，二者可以形成近乎100%的（Mg,Fe）O固溶体。

当温度降低（例如窑炉停机或物料通过后的降温阶段），溶解在方镁石中的铁离子会发生析出。析出的Fe₂O₃会与周围的方镁石反应，原位生成镁铁尖晶石（MgFe₂O₄），从而形成由“含铁方镁石固溶体”和“次生镁铁尖晶石”相组成的复合微观结构。

特别是在缺氧环境下，固溶于方镁石中的部分FeO无法被完全氧化为Fe₂O₃，因此仍有相当数量的FeO保留在方镁石晶格中。这种独特的微观结构正是镁铁砖优异性能的物质基础。对这种复杂的微观结构和相分布进行精确表征，是评判材料性能和指导工艺优化的前提。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料性能检测，可靠准确。欢迎沟通交流，电话19939716636

性能的基石：镁铁尖晶石砖的核心特点

基于上述的微观结构演变，镁铁尖晶石砖展现出与镁铁铝尖晶石砖高度相似的性能优势，其机理可归结为以下三点：

1. 优良的抗热震性：含铁尖晶石相（无论是镁铁尖晶石还是铁铝尖晶石）的存在，能够有效提升材料的韧性，缓解因温度剧变产生的内部应力，从而赋予耐火材料出色的抵抗热冲击破坏的能力。
2. 杰出的挂窑皮亲和性：砖中保留的含铁方镁石固溶体（(Mg,Fe)O），对水泥熟料中的液相表现出良好的亲和力。这种亲和性极大地促进了窑皮的初始附着和稳定维持，形成保护性涂层，延长了耐火材料的使用寿命。
3. 巧妙的反致密化效应：铁离子在Fe²⁺与Fe³⁺之间的价态转变伴随着晶格体积的变化。这种在特定条件下发生的体积效应，可以起到一种“反致密化”的作用，在一定程度上抵消材料在高温下可能发生的烧结收缩，从而抑制结构应力的产生，巧妙地将铁元素潜在的有害作用转化为一种有利因素。

实际上，在工程应用中，为了追求更为全面的性能平衡，材料工程师常常会将镁铁尖晶石与铁铝尖晶石，甚至是与不含铁的镁铝尖晶石进行复配，以开发出适应不同工况需求的复合尖晶石砖。这种设计思路，正是建立在对不同尖晶石相作用机理的深刻理解之上。
