方镁石-铁铝尖晶石砖：性能机理与应用特性解析

自1999年由欧洲VRD-Europe与Leoben大学联合开发以来，方镁石-铁铝尖晶石砖便为耐火材料领域带来了一次兼具成本效益与性能突破的革新。其核心思路是在传统的方镁石基质中，引入了铁铝尖晶石（Hercynite, FeO•Al₂O₃）颗粒，通过精妙的微观结构设计，实现了性能的显著跃升。

独特的原位反应机理与韧性增强

铁铝尖晶石砖优异性能的根源，在于其烧结过程中发生的复杂而可控的原位反应。当添加了铁铝尖晶石颗粒的砖坯在高温下烧结时，一场深刻的离子双向扩散随即展开：

1. 铁铝尖晶石颗粒中的亚铁离子（Fe²⁺）向周围的方镁石（MgO）基质扩散。
2. 与此同时，方镁石基质中的镁离子（Mg²⁺）则反向渗入铁铝尖晶石颗粒中。

这场离子交换引发了两个关键的相变，它们共同构筑了材料的独特微观结构：

• 基质中的二次尖晶石化：扩散至方镁石基质中的Fe²⁺被氧化为Fe³⁺，并与基质中的MgO反应，生成弥散分布的镁铁尖晶石（Magnesioferrite, MgO•Fe₂O₃）。
• 颗粒界面的新相形成：渗入铁铝尖晶石颗粒的Mg²⁺与颗粒中的Al₂O₃结合，在原始颗粒的边缘地带形成一层镁铝尖晶石（Spinel, MgO•Al₂O₃）。

这一系列连锁反应伴随着显著的体积膨胀效应。这种内部产生的应力巧妙地在铁铝尖晶石颗粒周围诱发了微裂纹和应力松弛区，行业内称之为“松散效益”。这种微观结构上的改变，极大地缓冲了材料在经受剧烈温度波动时产生的内部应力，本质上是提升了材料的断裂韧性，从而赋予了铁铝尖晶石砖出色的抗热震稳定性。

实验数据直观地证实了这一机理的有效性。如下图1所示的楔形劈裂试验结果，方镁石-铁铝尖晶石材料的载荷-位移曲线所包围的面积（代表断裂功）以及其所能承受的最大劈裂载荷，均显著高于传统的方镁石-镁铝尖晶石砖。

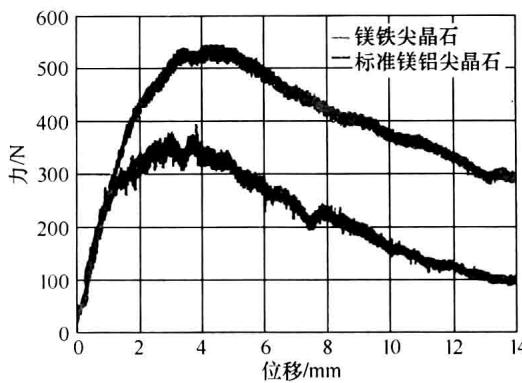

图1 不同尖晶石砖的载荷-位移曲线（楔形劈裂试验）

要精确量化这种断裂功和劈裂载荷的提升，需要高度专业化的试验设计与严谨的数据解读。这恰恰是专业检测实验室能够为材料研发与品控提供的核心价值，确保性能评估的准确性与可重复性。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料力学性能，可靠准确。欢迎沟通交流，电话19939716636

优异的挂窑皮性能

除了卓越的力学性能，铁铝尖晶石砖的另一个关键特性是其出色的挂窑皮性，这对于其在水泥回转窑等设备中的应用至关重要。

这一特性同样源于其独特的化学组成。当窑炉运行时，砖衬表面受到高温熟料的侵蚀，基质中预先形成的镁铁尖晶石（MgO•Fe₂O₃）能够与水泥熟料中的硅酸盐、铝酸盐相发生反应，优先形成粘性良好的铁铝酸四钙（C₄AF）相。这种新生成的物相如同一层强效的“粘合剂”，能够牢固地捕捉和附着第一层窑料，快速形成稳定而致密的窑皮保护层。

正是凭借优化的抗热震性和天然的挂窑皮优势，方镁石-铁铝尖晶石砖在进入21世纪后，迅速成为水泥窑过渡带等关键部位的首选耐火材料之一，获得了广泛的推广与应用。
