含碳耐火材料抗氧化剂：作用机理与材料选择

在含碳耐火材料的工程应用中，碳的引入极大地提升了材料的抗热震性、抗熔渣侵蚀性以及导热性能。然而，碳组分在高温氧化性气氛中的不稳定性，始终是制约其服役寿命和性能可靠性的核心技术瓶颈。为了应对这一挑战，在材料配方中有意引入一类外加剂——抗氧化剂，便成为延长材料生命周期的关键策略。

抗氧化机理的双重屏障

抗氧化剂的核心使命是在高温环境中保护碳质材料免于氧化。其保护机制并非单一路径，而是通过两种协同作用的物理化学过程来实现的：

1. 优先氧化（“牺牲”保护）：从热力学角度看，抗氧化剂的引入遵循一个基本原则——其与氧的化学亲和力必须远大于碳与氧的亲和力。在达到工作温度时，这些活性物质会优先于碳“截获”环境中的氧，发生氧化反应。这种“牺牲自己，保全碳”的机制，是其最直接的保护作用。

2. 致密化物理隔绝：当抗氧化剂自身被氧化后，其反应产物的体积通常会发生膨胀。这种体积效应能够有效填充耐火材料基质中的孔隙，在材料表面或近表面形成一层致密的、低渗透性的氧化物保护膜。这层致密的保护膜构成了第二道屏障，显著增加了氧气向材料内部扩散的阻力，从而在物理上隔绝了碳与氧的接触路径。

综合来看，抗氧化剂通过化学上的优先反应和物理上的致密化隔绝，构建起一个动态、有效的双重保护体系。

抗氧化剂的材料体系

能够担当此重任的材料种类繁多，主要涵盖金属及其合金粉末、非氧化物陶瓷（如碳化物、氮化物和硼化物）等。表1系统地梳理了在工业与研究中常见的几类抗氧化剂。

表1 常见的抗氧化剂材料

需要指出的是，表中列举的材料在实际应用中的效果和机理各不相同，例如Al₄C₃可能因水化问题而应用受限，而Si和SiC则是应用最广泛、研究最成熟的体系之一。对这些材料的选择，依赖于严谨的热力学计算与实验验证。准确评估原材料的纯度、粒度分布及其在高温下的相变行为，对于最终产品的性能至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料成分与抗氧化性能，可靠准确。欢迎沟通交流，电话19939716636

抗氧化剂选择的热力学判据

如何从众多候选材料中筛选出特定工况下最合适的抗氧化剂？热力学提供了基本的判断准则，其中，氧化物生成的标准吉布斯自由能（Standard Gibbs Free Energy）是一个核心指标。

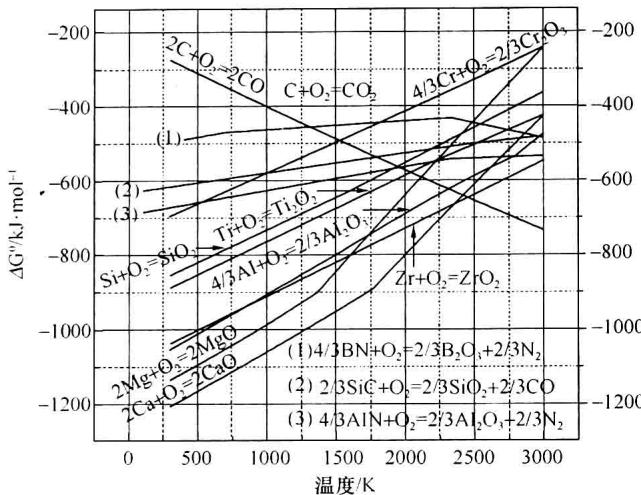

图1 抗氧化剂与氧反应的标准自由能-温度关系图（埃林汉姆图示意）

上图（图1）展示了不同物质氧化反应的标准自由能随温度变化的趋势，即埃林汉姆图（Ellingham Diagram）。图中的关键参考线是碳的氧化反应曲线，特别是 2C + O<sub>2</sub> → 2CO。

该图的应用法则十分明确：对于任意一种抗氧化剂，其氧化反应曲线与碳氧化曲线的交点，定义了该抗氧化剂发挥作用的理论温度上限。

• 低于该交点温度：抗氧化剂的氧化反应曲线位于碳的下方，意味着在相同条件下，其氧化物的稳定性更高（自由能更负），因此它会优先于碳发生氧化，起到有效的保护作用。
• 高于该交点温度：碳的氧化反应曲线转而在抗氧化剂的下方，此时碳反而成为更强的还原剂。在此温度区间，抗氧化剂不仅无法保护碳，甚至可能被碳还原，完全失去其设计功能。

因此，借助此类热力学图谱，研发人员可以科学地预测并选择在目标服役温度范围内能够稳定发挥作用的抗氧化剂，为高性能含碳耐火材料的配方设计提供坚实的理论依据。
