转炉结构解析：从宏观形态到微观炉衬的设计考量

转炉，作为现代炼钢流程的核心反应容器，其设计的精妙之处远不止于一个简单的梨形容器。它的每一个结构细节，从整体的几何构型到微观的炉衬分层，都凝聚着应对极端高温、化学侵蚀与机械冲击的工程智慧。

从宏观上看，转炉主要由炉帽、炉身和炉底三部分刚性连接而成，形成一个完整的工作腔体。

• 炉帽 通常设计成截锥形。这种构型并非偶然，其主要目的是有效收束吹炼过程中产生的高温烟气，并最大程度地减少金属液滴的喷溅，从而降低热量损失与金属损耗。在炉帽与炉身的连接区域，设有一个至关重要的出钢口。
• 炉身 作为承载整个炉体重量和熔融金属的主体部分，普遍采用最为稳固的圆柱形结构。
• 炉底 的设计则有两种主流方案：截锥形和球冠形。尤其对于大型转炉而言，球冠形炉底因其优越的结构强度而备受青睐，能够更好地承受高温钢液的巨大静压力。

一个不容忽视的细节是炉口。在持续的高温作用下，炉口极易发生热变形，这会严重影响加料、测温取样等操作，甚至妨碍炉口结渣的有效清除。为此，现代转炉普遍在炉口部位集成了循环水强制冷却系统，通过主动热管理来抑制变形，确保生产的顺行。

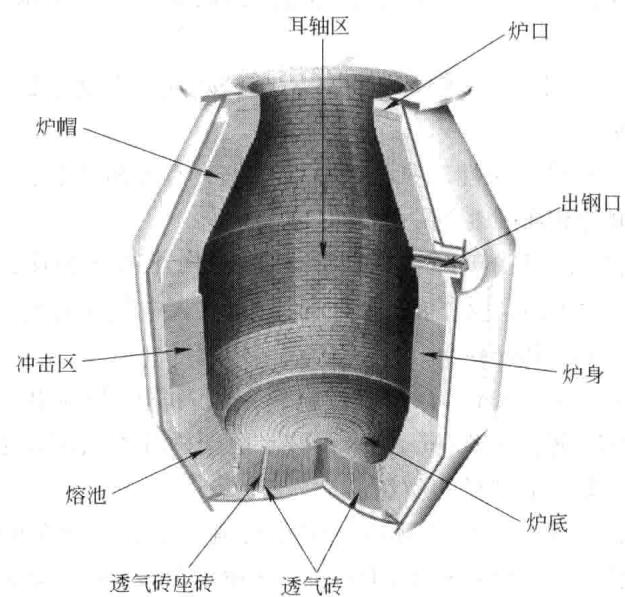

图1 转炉结构示意图

深入到转炉的内部，其钢板焊接的外壳之内，隐藏着一套更为复杂且至关重要的多层耐火材料系统——转炉炉衬。这套系统由外向内，精密地划分为三层，各司其职：

1. 绝热层：紧贴炉壳的是一层厚度约10～20 mm的石棉板。它的核心功能是隔热，最大限度地减少热量通过炉壳向外散失，提升能量效率，并保护炉壳钢板不过温。

2. 永久层：中间层为标准镁砖侧砌而成的永久层。顾名思义，它在设计上被视为非消耗层，在整个炼钢过程中保持完整，其主要职责是作为炉壳的最后一道防线，提供结构支撑和基础的耐火保护。

3. 工作层：最内层是直接与钢液、炉渣和高温炉气接触的工作层，通常由高性能的镁炭砖砌筑。这一层是整个转炉抵御严苛服役环境的前沿阵地，持续承受着高温化学侵蚀、熔渣冲刷、钢液的机械冲击以及剧烈的温度梯度变化。工作层的损耗速率，直接决定了转炉的使用寿命，即“炉龄”。

因此，对工作层用耐火材料，特别是镁炭砖的性能进行精确评估与失效分析，对于优化炉衬设计、延长转炉炉龄至关重要。这涉及一系列复杂的热-力-化耦合作用分析，需要专业的测试手段与数据支持。
