热风炉蓄热体用耐火材料的性能要求与选材考量

热风炉作为一种周期性进行加热与放热循环的热工设备，其核心部件——蓄热体的长期稳定运行，直接取决于所用耐火材料的性能。对于工作在极端环境下的蓄热材料，其性能评估远不止单一维度的考量，而是一个多方面、相互关联的综合性评判。究竟在长达数十年的炉役期内，哪些性能指标将成为决定其成败的关键？

一、体积稳定性：结构完整性的基石

在高温服役过程中，耐火材料内部的晶相结构可能发生变化，导致永久性的、不可逆的体积膨胀或收缩。这种变化一旦超出许用范围，就会危及蓄热砖乃至整个砌筑体的结构稳定性。因此，优异的体积稳定性是首要的技术要求。

通过对不同材质耐火砖进行高温重烧测试，可以量化其体积变化趋势，如下表所示。

表1 几种热风炉用耐火制品的体积稳定性指标

从数据中可以清晰地看到，红柱石砖和硅砖在1500°C的高温下表现出极佳的体积稳定性，体积变化轻微，这使其成为热风炉高温区域的理想候选材料。相比之下，当高铝砖中Al₂O₃含量达到70%时，其高温体积变化显著增大，选型时需格外谨慎。

二、抗高温荷重蠕变性能：应对长周期服役的挑战

热风炉的炉役时间长达二十年甚至更久，蓄热体砌筑结构自身的重量会产生巨大的静态负荷。在高温与重力的双重作用下，材料会发生缓慢的塑性变形，即蠕变。如果材料的抗蠕变性能不足，长此以往将导致结构变形甚至坍塌。

在此项性能上，硅砖展现出无与伦比的优势，其抗高温蠕变性能极为出色。其次是化学组成接近莫来石（3Al₂O₃·2SiO₂）的高铝制品，它们也能提供可靠的抗蠕变支持。要准确评估一种材料的长期高温结构可靠性，高温荷重蠕变测试是不可或缺的环节。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料高温性能检测，可靠准确。欢迎沟通交流，电话19939716636

三、蓄热与导热效率：热交换的核心性能

作为热交换设备，热风炉对材料的热物理性能有两项核心要求：高蓄热能力和高热导率。

1. 蓄热性能 高的蓄热能力意味着在单位体积内储存更多热量，这直接关联到材料的体积密度和比热容。在这方面，硅砖的体积密度相对较小，其蓄热能力也相应较差，这是一个应用上的短板。

2. 热导率 高的热导率则保证了蓄热体在吸热和放热周期中能够快速、高效地完成热量传递。材料的热导率受其化学组成、矿物相、致密度及微观结构等多种因素影响。如图1所示，在铝硅系耐火材料中，热导率与Al₂O₃含量呈现出正相关趋势。因此，若热风炉的格子砖采用高铝砖，不仅能利用其较高的蓄热能力，还能凭借其优良的热导率，从而显著提升热风炉的送风温度，实现更高的冶炼效率。

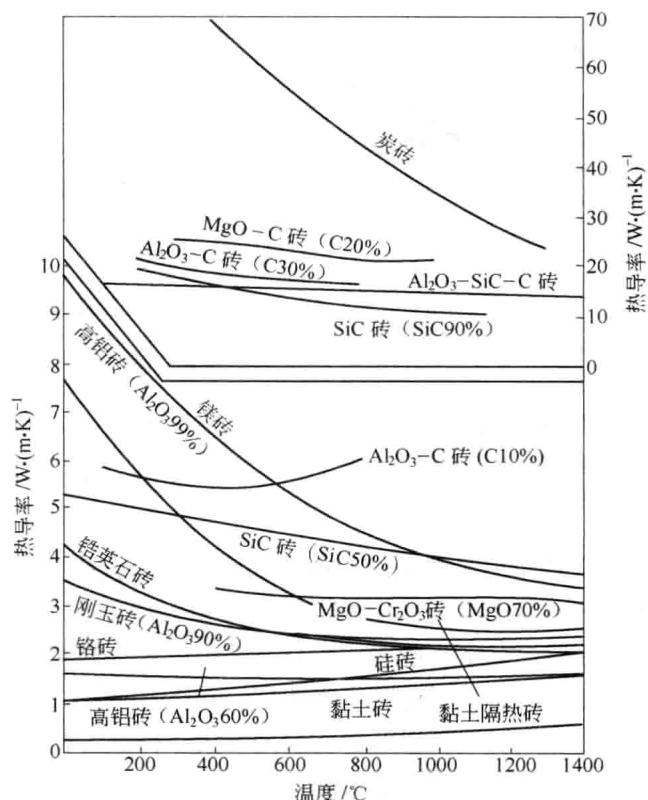

图1 典型耐火制品与热导率的关系

四、线膨胀系数：规避低温区的结构风险

线膨胀系数描述了材料尺寸随温度变化的程度。一个理想的耐火材料应具有较低且平稳的线膨胀系数，以减小砌体在升温和降温过程中的应力。

硅砖在这里表现出一个非常特殊的性质。在600°C以下，硅砖的线膨胀率急剧增大，这源于其内部石英晶体发生晶型转化，伴随着剧烈的体积效应。一旦越过600°C，其线膨胀率则变得十分平缓。这一特性决定了硅砖的使用有着严格的温度下限，即其服役区域的温度不应低于600°C。同时，这也意味着在热风炉的烘炉与停炉阶段，必须对升降温速率进行严格控制，确保石英晶体能够缓慢转化，避免对材料造成毁灭性损伤。

综上所述，热风炉耐火材料的选型，本质上是一场基于炉内不同区域工况，对体积稳定性、抗蠕变性、热物理性能及热膨胀行为等多个维度进行权衡与优化的精密博弈。每一种材料都有其独特的性能“画像”，只有深刻理解这些特性，才能做出最合理的工程决策。
