在现代连铸工艺中，钢水从钢包平稳注入中间包的过程，是确保最终产品质量的关键一环。这一过程中，一个看似不起眼的管状功能部件——长水口（Shroud），扮演着钢水“守护者”的角色。它上接钢包滑动水口，下插中间包钢液面，构建起一条与空气隔绝的封闭通道，其核心使命是：防止钢水飞溅和二次氧化，从而提升钢水洁净度、延长使用寿命并保障操作安全。
长水口的典型长度在600~1800mm，管径约140~150mm。当高温钢水高速流经其内孔时，会在连接处（如碗部）因流速产生负压，极易卷入空气，导致钢水被氧化，生成的氧化物是成品钢中夹杂物的主要来源。为解决这一问题，长水口通常设计有密封装置，并辅以吹氩气保护，有效隔绝空气，确保铸坯质量。常见的密封设计包括带透气环和带吹氩环两种结构。

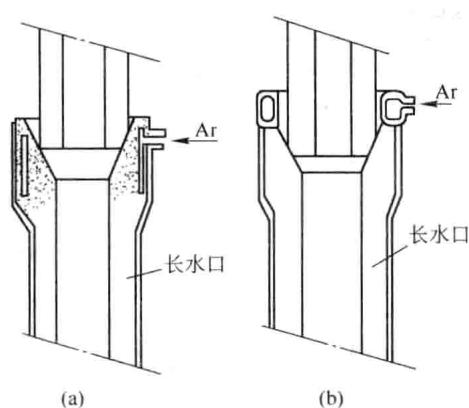

图1 带密封装置的长水口（a）带有透气环的长水口；（b）带有吹氩环的长水口
然而，长水口所面临的服役环境极为严苛，对材料性能提出了极高要求。其中，抗热冲击性能堪称连铸“三大件”中要求之最。多数钢厂为提升效率，长水口在不预热的情况下直接投入使用。浇注开始时，其内表面温度在瞬间从室温跃升至钢液温度（1500°C以上），而外表面仍暴露于空气中，温度较低。这种剧烈的内外温差在材料内部引发巨大的热应力，一旦应力超过材料的承受极限，便会导致纵向开裂，引发生产事故。
因此，一款合格的长水口材料，必须同时具备以下特质：
为应对上述挑战，长水口的材料经历了从单一到复合的演进。
早期的长水口普遍采用熔融石英质材料。其优势在于热膨胀系数极低，带来了优异的抗热冲击性，且机械强度和对酸性渣的抗侵蚀性良好，使用前无需烘烤，操作便捷。
但它的局限性也同样突出：
这些先天不足，促使冶金工作者寻求性能更全面的替代方案。
随着连铸技术的发展，铝碳质长水口应运而生。它展现出更强的综合性能，如优良的抗热震性、更好的钢种适应性和出色的抗侵蚀能力。尽管铝碳质水口在使用前通常需要烘烤以防开浇时发生意外，但其整体优势使其成为当前的主流。为了防止材料中的碳在烘烤和使用中氧化，其表面还会涂覆一层由长石、石英、黏土等制成的防氧化釉料。
要精确评估和优化铝碳质材料的性能，对其理化指标的严格检测是必不可少的。这种性能上的“对赌”关系，使得材料的配比与微观结构控制变得至关重要。如何精确评估材料在不同工况下的综合性能？这正是专业检测服务的核心价值所在，它能为材料的研发与品控提供可靠的数据支撑。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料理化性能，可靠准确。欢迎沟通交流，电话19939716636
长水口的使用寿命，本质上是其材料抵抗侵蚀和冲刷能力的体现。在实际使用中，其不同部位因工作条件差异，面临着不同的损伤机理。

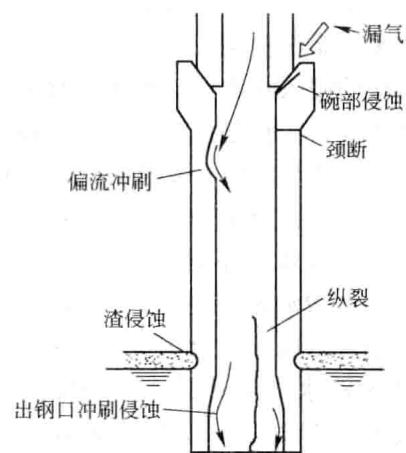

图2 长水口易侵蚀部位示意图
如图2所示，几个关键的薄弱部位包括：
其中，浸入钢液的部分和颈部是损毁最快的区域。
要延长长水口寿命，必须从材料配方和结构设计入手。在材料组分上，这是一个精妙的平衡艺术：
基于“分区设防”的理念，现代高性能长水口已普遍采用复合材质结构。一个典型的设计是：主体采用铝碳质，而在腐蚀最严重的渣线部位，则采用抗侵蚀能力更强的ZrO2-C质材料进行增强。在技术前沿，针对薄板坯连铸等更高要求的场景，已经出现了镁碳-刚玉碳-锆碳等多重复合长水口。日本更有采用钢纤维增强铝碳质水口的实践，有效解决了“断头”问题，并提高了间歇操作的可靠性。
首页
检测领域
服务项目
咨询报价
