纤维与晶须增强铝基复合材料的无损检测技术探析

在高性能金属基复合材料领域，通过引入增强体来提升基体性能是一种核心策略。其中，晶须因其优异的力学性能和高长径比，相较于颗粒增强体，能更有效地对金属基体起到强化作用。碳化硅（SiC）晶须是该领域的明星材料，但其高昂的成本限制了其广泛应用。作为替代方案，硼酸铝晶须展现出与SiC晶须相当的性能，且成本大幅降低，但其与铝基体，特别是含镁铝合金的界面反应问题，仍是材料工程师需要攻克的难题。

无论是采用何种增强体，如何精确、无损地表征复合材料的内部结构与性能，都是决定其最终应用成败的关键。

SiC晶须增强铝基复合材料的超声检测

对于SiC晶须增强的铝基复合材料，超声检测是一种极为有效的表征手段，它能灵敏地反映出增强体的含量及分布状态。

1. 基于声速的晶须体积分数评估

材料的声速与其弹性模量和密度直接相关。当SiC晶须被引入铝基体后，复合材料的整体刚度随之提升。实验数据清晰地印证了这一点：在对体积分数为10%、15%、20%、25%及30%的SiC晶须增强铝挤压件进行测试时，沿挤压方向测得的声速呈现出明确的上升趋势。

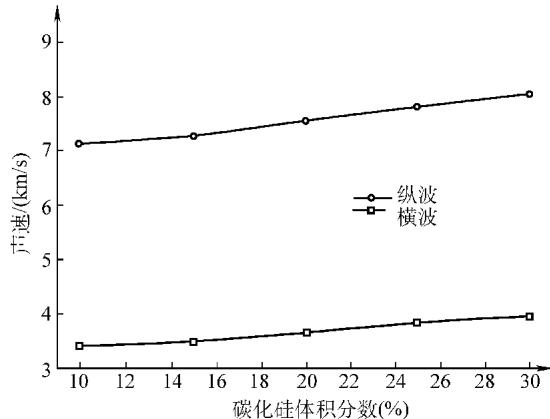

图1 声速随SiC晶须体积分数的变化关系

这意味着，通过精确测量材料的声速，我们能够反向推断出SiC晶须的体积分数，为材料的质量控制提供了一种快速、可靠的无损评估方法。

2. 各向异性的超声表征

制造工艺对复合材料的微观结构和宏观性能有着决定性影响。在挤压成型过程中，尺寸约为0.5μm（直径）× 20.0μm（长度）的β相SiC单晶晶须会沿着挤压方向发生择优取向。这种微观上的有序排列，直接导致了材料在宏观力学和声学性能上表现出显著的各向异性。

对不同挤压比的试样沿挤压方向进行的超声波速测量，揭示了一个非常有趣的现象，具体数据见表1。

表1 不同挤压比下沿挤压方向的超声波速 （单位：km/s）

随着挤压比的增大，纵波速度稳定上升，而横波速度则呈现下降趋势。这种纵波与横波速度的反向变化，正是晶须取向度提高的直接声学证据。纵波的振动方向与传播方向一致，更能受益于沿挤压方向排列的晶须所提供的高刚度；而横波的振动方向垂直于传播方向，其速度则对基体和界面的剪切特性更为敏感。准确解读这种声速变化，对于评估材料的成型质量和预测其最终力学性能至关重要。

要精确捕捉并解析这些由微观结构引起的声学特征差异，对检测方法和数据解读能力提出了极高的要求。这正是专业检测实验室的核心价值所在，能够为复杂的材料体系提供可靠的质量控制解决方案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测铝基复合材料性能，可靠准确。欢迎沟通交流，电话19939716636

连续纤维增强铝基复合材料的无损检测挑战

转向连续纤维增强的铝基复合材料，例如硼纤维增强铝（Al/B），无损检测面临着不同的挑战。涡流法因其对导电材料的敏感性，曾被尝试用于测量纤维的体积分数。然而，研究表明这条路并不平坦。

研究发现两个核心难题：

1. 信号源混淆：在涡流检测中，探头阻抗的变化是评估的主要依据。问题在于，纤维体积分数的变化与基体金属自身电阻率的波动，两者引起的探头阻抗变化几乎无法区分。这使得准确归因变得异常困难。
2. 结构无序性的干扰：当纤维在基体中的排列出现无序、甚至发生局部“成丛”现象时，涡流检测的误差会急剧增大。纤维体积分数越高，排列越无序，成丛越严重，测量结果的可靠性就越低。

目前来看，对于纤维分布不理想的连续纤维增强复合材料，想通过涡流法获得可靠的体积分数定量结果，依然是一个悬而未决的技术难题。如果您在实际工作中也面临类似的纤维分布不均导致的检测难题，我们非常乐意与您一同探讨解决方案。
