裂纹无损检测中的电学方法原理与应用综述

在保障结构件安全与可靠性的体系中，对材料内部微小裂纹的早期识别与精确表征，始终是无损检测（NDT）领域的核心议题。当材料的电学或磁学特性因不连续（如裂纹）而发生局部变化时，利用电学方法进行探测便成为一种高效且灵敏的手段。这些方法通过不同的物理原理，为我们揭示了材料内部的损伤状态。

涡流法

涡流检测技术的核心，在于巧妙地融合了局部电阻测量与磁感应原理。当一个交变磁场作用于导电材料表面时，会在材料内部感生出封闭的涡流。如果材料中存在裂纹等缺陷，涡流的路径会受到阻碍和扭曲，进而改变其产生的磁场。通过探测这种磁场变化，便能反推出缺陷的存在、尺寸和深度。

凭借其快速获取裂纹长度与深度的能力，涡流法已成为航空航天工业中不可或缺的检测工具，其裂纹检测灵敏度通常可以达到0.1 mm级别。

外激电子发射法

外激电子发射（Exoelectron Emission）是一种独特的、与材料塑性变形紧密相关的现象。当金属材料表面因受力而发生塑性变形时，其发射光电子的能力会得到增强。这一效应可用于疲劳损伤的评估。

其物理机制在于，单向拉伸变形会产生滑移阶跃。当这些滑移阶索穿透表面的脆性氧化膜时，会暴露出新鲜、高活性的金属基体，这些区域便成为外激电子的发射源。实验表明，材料最终发生断裂的部位，往往与外激电子发射信号最强的区域相对应。更有趣的是，当局部外激电子发射强度达到初始本底值的10倍时，通常预示着试样的疲劳寿命已消耗了97%至99.2%，仅剩余0.8%至3%。这使其成为一种预测剩余疲劳寿命和跟踪裂纹扩展的有效工具，尽管其对于探测早期萌生裂纹的灵敏度相对有限。

电位法

电位法是一种在实验室环境中广泛应用的经典技术，尤其适用于监测裂纹的萌生过程和测量其扩展速率。通过对试样施加一稳定电流，并测量其两点间的电位差，可以判断裂纹的状况。随着裂纹的萌生与扩展，电流路径变长，导致电位差发生相应变化。

经过精确校准后，该方法可用于预测部件的剩余寿命，且能够适应从室温到高温的宽泛测试环境。其典型的裂纹检测灵敏度在0.1至0.5 mm之间。不过，该方法存在一个固有的局限性：它无法有效区分由裂纹扩展引起的电位变化和由试样宏观尺寸变化（如颈缩）引起的电位变化。

凝胶电极成像法

对于疲劳裂纹萌生的超高灵敏度检测，凝胶电极成像法提供了一种精妙的解决方案。该方法操作简便，灵敏度可达30 μm级别。其独特之处在于，仅需在疲劳试验前对金属表面覆上一层薄的阳极化膜作为预处理。这层膜使得研究人员可以在不拆卸试验夹具的情况下，原位跟踪疲劳损伤的累积过程，并能清晰地成像小至0.1 mm的疲劳裂纹，同时提供丰富的特征信息。

该方法的技术基础源于Klein研发的氧化还原印相法。其操作流程大致如下：将浸润了含碘化钾、淀粉和琼脂凝胶电解液的滤纸，压在待测试样与一金属阴极之间。施加电位后，在阳极化的试样表面，导电缺陷（如裂纹尖端）处会发生碘化钾的氧化，释放出碘离子。碘离子随即与淀粉反应，生成黑色的吸附物，从而在滤纸上形成缺陷的可视化图像。这种成像的灵敏度与空间分辨率，直接取决于电荷流量，而后者又由电压脉冲的持续时间所控制。

要实现高精度的凝胶电极成像，从阳极化膜的制备到电化学参数的设定，每一步都需要严谨的控制和丰富的经验。这正是专业检测实验室的核心价值所在。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测金属材料疲劳裂纹检测，可靠准确。欢迎沟通交流，电话19939716636

电流注入法

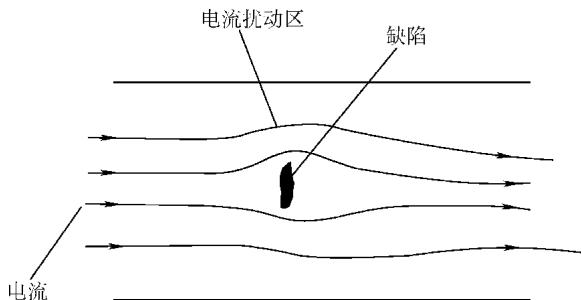

电流注入法的原理直接而有效：将电流强制注入材料的待检区域，然后使用高灵敏度的磁敏探头（如霍尔探头或磁阻探头）扫描材料表面，探测由裂纹等缺陷引起的磁场扰动。

图1 电流注入法的示意图

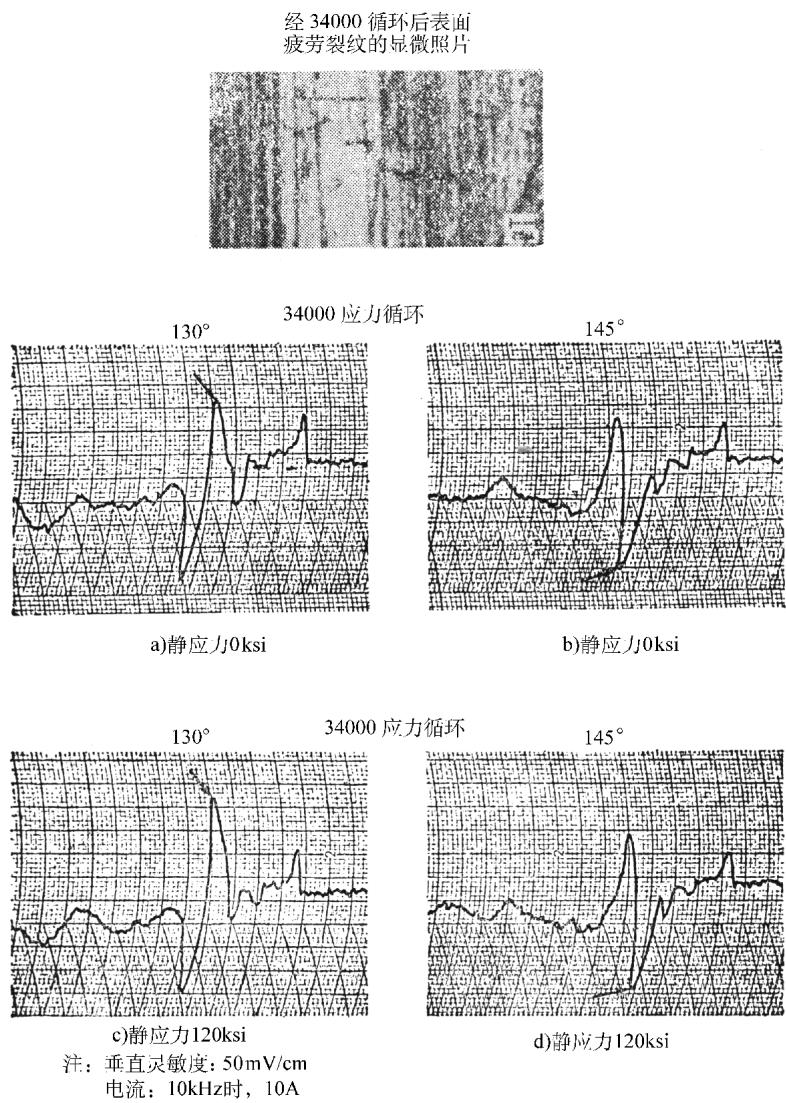

下图展示了在钛合金试样中，利用该方法检测疲劳裂纹获得的结果。图中包含了裂纹的显微照片以及在无载和满载两种状态下的检测信号。当施加满载时，裂纹开口被撑大，但从信号曲线上看，其幅值变化非常微小。这一特性表明，电流注入法对裂纹的闭合状态不甚敏感，这在实际应用中是一个显著优势。因此，该方法已成功应用于涡轮叶片等复杂形状关键零部件的检测。

图2 钛合金试样中疲劳裂纹的电流注入信号 (注：1 ksi ≈ 6.9 MPa)

交流场测量技术（ACFM）

交流场测量技术（ACFM）是另一种先进的电磁无损检测技术，它结合了交流电位法和涡流法的优点，能够对表面裂纹进行探测和尺寸量化。

在面对不同类型的裂纹时，选择合适的方法至关重要。一个值得关注的比较是：对于紧密闭合的裂纹，交流场测量法（ACFM）和磁粉检查法依然有效，而传统的着色渗透法和超声瑞利波技术则可能无法检出。
