液体渗透检测背后的物理化学机理

液体渗透检测（Liquid Penetrant Testing, PT）作为一种基础而关键的无损检测方法，其有效性的根基深植于一系列精妙的物理化学现象。对于一线的工程师与品控人员而言，理解这些现象不仅是执行操作规程，更是洞悉检测成败、优化工艺参数、解决疑难问题的关键。本文旨在系统性地剖析渗透检测过程中涉及的核心物理化学原理，从微观作用力到宏观检测效果，构建一个完整的知识框架。

表面张力与自由能：渗透行为的起点

一切的开端，源于液体分子间的内聚力。在液体内部，分子受力均衡；而在液-气界面，表面分子受到的指向液体内部的合力远大于指向外部的力，这导致液体表面天然地存在一种收缩至最小面积的趋势。这种沿液体表面、使其收缩的力，就是表面张力。

从热力学角度看，将内部分子移动到表面需要克服内聚力做功，从而增加了系统的能量。这部分多出来的能量被称为表面过剩自由能。因此，表面张力（单位 N/m）在数值上等于单位面积的表面能（单位 J/m²），两者均是描述同一现象的不同物理视角。

在渗透检测中，渗透液的表面张力是决定其渗透能力的两大核心性能之一。一个高效的渗透液，必须具备足够低的表面张力，以减小其进入微小缺陷的能量壁垒。

润湿作用与接触角：渗透能否发生的关键

渗透能否发生，首先取决于渗透液能否在工件表面有效铺展，即润湿。润湿是固体表面上一种流体（通常是空气）被另一种流体（渗透液）取代的过程。衡量润湿能力的直观参数是接触角（θ）。

如下图所示，当一滴渗透液滴在固体表面，在气、液、固三相交界点，存在三个界面张力：固-气界面张力（F_SG）、固-液界面张力（F_SL）和液-气界面张力（F_LG）。

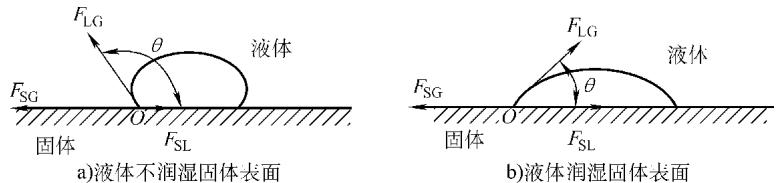

图1 液体的接触角

当液滴达到平衡时，三者关系满足杨氏方程：

F_SG = F_SL + F_LGcosθ

据此可知：

• 当 θ < 90° 时，液体能润湿固体，F_SG > F_SL，液体有在固体表面铺展的趋势。
• 当 θ > 90° 时，液体不润湿固体，F_SG < F_SL，液体倾向于收缩成球形。

对于渗透检测，理想的渗透液必须对被检材料表现出优异的润湿性，即接触角θ尽可能小。只有这样，渗透液才能克服自身内聚力，紧密贴合工件表面，为进入缺陷做好准备。

毛细现象：驱动液体深入缺陷的引擎

一旦润湿发生，毛细现象便成为驱动渗透液进入微观裂纹的核心动力。当一根细管（毛细管）插入润湿性液体中，液面会在管内上升，形成凹液面。反之，对于不润湿液体（如水银之于玻璃），液面则会下降。工件表面的裂纹、疏松等缺陷，本质上就是形状不规则的毛细管。

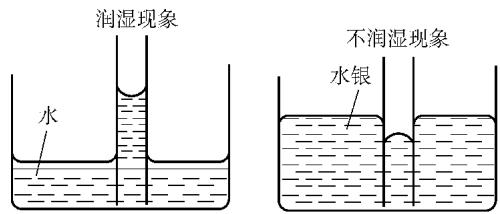

图2 毛细管现象

在毛细管中，液体上升的高度 h 可由下式估算：

h = (2αcosθ) / (rρg)

其中：

• α 为液体表面张力系数 (N/m)
• θ 为接触角 (°)
• r 为毛细管半径 (m)
• ρ 为液体密度 (kg/m³)
• g 为重力加速度 (m/s²)

对于两块平行板间的缝隙，其上升高度 h 为：

h = (αcosθ) / (dρg)

其中 d 为两板间距。

从公式可以看出，要实现最大的渗透深度（h），需要渗透液具有较低的表面张力（α），极佳的润湿性（cosθ 趋近于1，即θ趋近于0），同时缺陷尺寸（r 或 d）越小，毛细作用越强。液体在管内上升的直接原因是弯曲液面上的表面张力试图使液面变平，从而降低了液面下方的压力，管外的大气压便将液体“压”入管内。

溶液、表面活性剂与乳化：渗透液的化学调控

纯溶剂往往难以同时满足低表面张力、强润湿性和适当粘度等所有要求。因此，现代渗透液都是通过溶解多种化学组分形成的复杂溶液。其中，表面活性剂扮演着至关重要的角色。

表面活性剂是一类能显著降低溶剂表面张力的物质。其分子结构通常包含一个亲水基团和一个亲油基团。在渗透检测中，通常选用稳定性好、不易受酸碱影响的非离子型表面活性剂。

表面活性剂的一个关键应用是乳化。乳化是指在乳化剂（一种表面活性剂）的作用下，使两种互不相溶的液体（如油和水）形成稳定混合物的现象。这一原理是后乳化型渗透检测技术的核心。

乳化剂的性能通过**亲水亲油平衡值（H.L.B.值）**来表征。该值通常通过以下公式计算：

H.L.B. = (分子中亲水基团的分子量 / 整个表面活性剂的分子量) × 20

• 亲油型乳化剂 (H.L.B.值 3.5-6)：能将水滴分散在油中，形成油包水（W/O）型乳化液。它通过扩散作用与工件表面的渗透液（油性）混合，使其变得可被水洗。乳化时间需要精确控制，以防乳化剂渗入缺陷，导致过洗。
• 亲水型乳化剂 (H.L.B.值 8-18)：能将油滴分散在水中，形成水包油（O/W）型乳化液。它通常以浓缩液形式提供，使用前用水稀释。其作用机理更像一种“洗涤”，通过机械搅动，将工件表面的渗透液剥离并乳化，而不会轻易进入缺陷内部，因此对操作时间的宽容度更高。

对乳化剂类型的选择和工艺参数的控制，直接影响到背景的清洗效果和缺陷显示灵敏度，是确保高质量检测结果的关键环节。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测液体渗透检测，可靠准确。欢迎沟通交流，电话19939716636

光学现象：从不可见到可见的飞跃

渗透液进入缺陷后，如何被观察到？这依赖于着色剂或荧光剂的光学特性。

黑光与荧光

荧光渗透检测利用了光致发光现象。特定物质在紫外光照射下会发出可见光，若光源移开后发光立即停止，则称为荧光。

• 黑光：特指波长在 320-400 nm 范围内的长波紫外线（UVA），其峰值波长约为 365 nm，人眼不可见。
• 荧光：荧光渗透液中的染料吸收 365 nm 的黑光能量后，跃迁并释放出波长在 490-590 nm 范围内的光子，呈现出人眼极为敏感的黄绿色荧光。

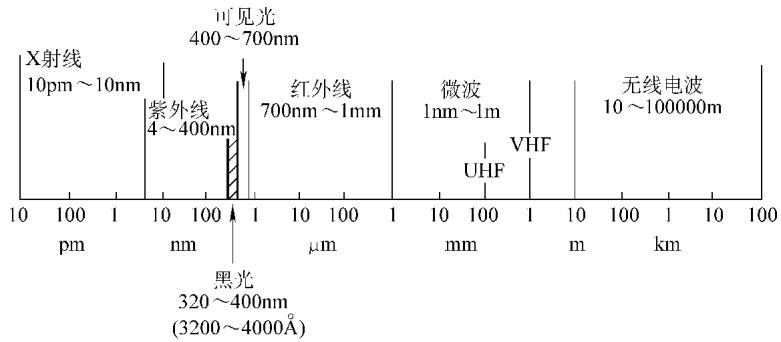

图3 黑光在电磁波谱中的位置

对比度与可见度

对比度是显示与其背景之间的亮度或颜色差异。它是决定缺陷可见度的核心因素。

• 着色检测：红色染料与白色显像剂背景的对比率最高约为 6:1。
• 荧光检测：在黑暗环境中，黄绿色荧光显示与暗背景的对比率可轻松达到 300:1 甚至 1000:1 以上。

人眼在暗环境中对亮度差异的感知能力远强于对颜色差异的感知，且对黄绿色光最为敏感。这正是荧光渗透检测灵敏度远高于着色渗透检测的根本原因。

粘度：影响操作性与成本的流动阻力

粘度是液体内摩擦力的量度，即液体对流动的阻力。它由牛顿粘性定律描述：τ = η · r，其中 τ 是切应力，r 是切应变率，比例常数 η 即为动力粘度。在实际应用中，更常用的是运动粘度 V = η/ρ。

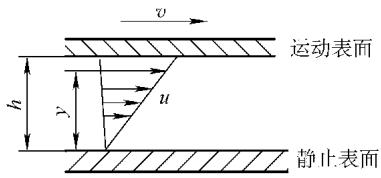

图4 液体内摩擦力示意

虽然粘度不直接决定液体能否渗透（那是由表面张力和润湿性决定的），但它显著影响渗透过程的效率和操作性：

• 高粘度：渗透速度慢，附着在工件表面的液膜厚，导致清洗时渗透液损耗大，成本增加，且更容易污染后续使用的乳化剂或显像剂。
• 低粘度：渗透速度快，但可能在垂直表面上流失过快，持液性差。

粘度对温度非常敏感，温度升高，粘度显著下降。因此，渗透检测应在规定的温度范围内进行。制造商会提供产品的标准粘度值，并允许一定的批次波动范围（如 ±10%）。对粘度的监控是过程质量控制的重要一环。
